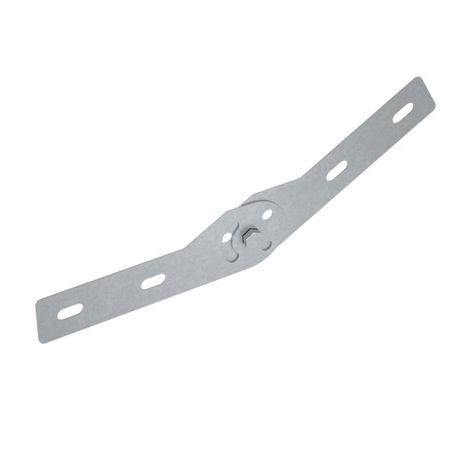

Шарнирный соединитель лестничного лотка 50 мм "Быстрый монтаж" | LSHS1 КМ-профиль LO9671

Шарнирный соединитель лестничного лотка 50 мм Быстрый монтаж КМ-профиль предназначен для гибкого изменения направления кабельной трассы в вертикальной плоскости. Изготовлен из оцинкованной стали с высокой устойчивостью к коррозии, обеспечивает надёжное соединение лотков в системах КМ-профиль с быстрой сборкой и сохранением огнестойкости.

Назначение и область применения

Шарнирный соединитель лестничного лотка 50 мм Быстрый монтаж КМ-профиль применяется для поворотов кабельной трассы под углом в вертикальной плоскости - например, при переходе с горизонтального участка на вертикальный или при изменении уровня трассы. Подходит для внутренней прокладки кабелей в помещениях: офисах, производственных цехах, жилых комплексах, торговых центрах. Не предназначен для наружной установки или зон с постоянным воздействием воды, химикатов или повышенной влажности.

Технические характеристики

• Тип изделия: Шарнирный соединитель
• Высота лотка: 50 мм
• Тип лотка: Лестничный
• Материал: Сталь оцинкованная
• Толщина стенки: 1,2 мм
• Покрытие: Цинкование по методу Сендзимира - равномерное, плотное, с высокой адгезией
• Тип соединения: Винтовой разъём - позволяет собирать и разбирать соединение без сварки
• Исполнение: Продольный и угловой соединитель - один элемент выполняет две функции
• Огнестойкость: Да - соответствует требованиям к негорючести материалов для кабельных систем
• Цвет: Серый

Совместимость и монтаж

Шарнирный соединитель лестничного лотка 50 мм Быстрый монтаж КМ-профиль совместим только с лестничными лотками той же высоты - 50 мм - и аналогичной формы профиля от производителя КМ-профиль. Для соединения двух лотков требуется два комплекта соединителей - каждый комплект включает две металлические пластины и набор болтов/гроверов. Монтаж осуществляется вручную: пластины фиксируются на кромках лотков с помощью винтового механизма. Инструмент - обычный ключ или отвертка. Нет необходимости в сварке или специальных приспособлениях.

Безопасность и стандарты

Элемент изготовлен в соответствии с требованиями ГОСТ 15150-69 для эксплуатации в условиях сухого и слабоагрессивного климата. Огнестойкость обеспечивается за счёт стальной основы и отсутствия горючих компонентов. Соответствует нормам безопасности для кабельных систем в зданиях категории П1–П4. Не содержит токсичных покрытий или летучих веществ.

Преимущества

• Быстрая сборка - не требует сварки, снижает время монтажа на 30–50%
• Универсальное исполнение - один элемент заменяет два отдельных соединителя (продольный и угловой)
• Защита от коррозии - цинкование по Сендзимира гарантирует долгий срок службы даже в условиях повышенной запылённости
• Поддержка огнестойкости - сохраняет целостность трассы при возгорании, не способствует распространению пламени
• Разборная конструкция - позволяет проводить обслуживание, замену или модификацию трассы без демонтажа всей системы

Ограничения применения

• Не предназначена для внешних установок - не выдерживает длительного воздействия осадков, УФ-излучения или перепадов температур ниже –25 C
• Не рекомендуется для агрессивных сред - пары кислот, щелочей, солевых растворов могут повредить цинковое покрытие
• Требуется точное соответствие высоты лотка - нельзя использовать с лотками 80 мм, 100 мм и другими размерами
• Не подходит для нагрузок выше допустимых для лестничного лотка 50 мм - максимальная нагрузка определяется конструкцией самого лотка, а не соединителя

Примеры использования

• Переход кабельной трассы с потолка на стену в административном здании
• Изменение уровня трассы между этажами в многоэтажном офисе через технологический канал
• Создание петлевого участка вокруг оборудования на производстве для удобства обслуживания
• Обвод препятствий (вентиляционные короба, трубопроводы) в техническом помещении

Практические советы

• При монтаже всегда используйте два комплекта соединителя - один на каждом конце лотка. Одного комплекта недостаточно для прочного соединения.
• Проверьте перед установкой, что кромки лотков ровные и не деформированы - искривление затрудняет плотное прилегание пластин.
• Затягивайте винты равномерно, чередуя их по диагонали - так исключается перекос и гарантирована герметичность контакта.
• Для систем с частым доступом (например, серверные комнаты) рекомендуется применять этот соединитель вместо жёстких поворотов - он позволяет легче менять маршруты при переоборудовании.
• При использовании в пыльных помещениях периодически проверяйте состояние винтов - возможна заклиниваемость от накопления пыли под крышками.
