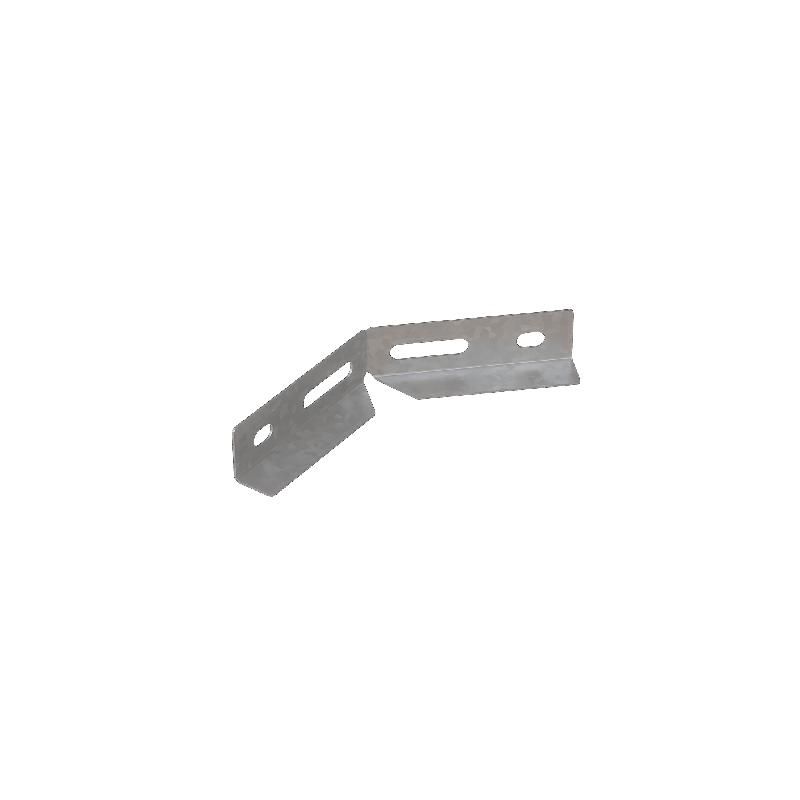

Регулируемый горизонтальный соединитель для лестничного лотка H50 s:1,5 мм N | LSPNLS1 КМ-профиль LO42206

Соединитель регулируемый горизонтальный для лестничного лотка H50 s:1,5 мм LSPNLS1 N КМ-профиль предназначен для гибкой сборки кабельных трасс в горизонтальной плоскости. Он позволяет изменять направление лотка без резки или сварки, обеспечивая надёжное соединение между секциями. Продукт создан для внутренней прокладки кабелей в промышленных, офисных и коммерческих зданиях.

Назначение и область применения

Соединитель регулируемый горизонтальный для лестничного лотка H50 s:1,5 мм LSPNLS1 N КМ-профиль применяется для создания поворотов и отводов в кабельной трассе. Он позволяет менять направление лотка на угол до 90°, обходить колонны, трубы, выступы стен и другие архитектурные элементы. Также поддерживает формирование T-образных ответвлений - когда к боковой стороне основного лотка присоединяют перпендикулярную секцию. Устройство рассчитано на использование внутри помещений с умеренной влажностью и минимальным уровнем химической агрессии.

Технические характеристики

• Высота борта лотка: 50 мм - совместим с лестничными лотками этого размера
• Толщина материала: 1,5 мм - обеспечивает достаточную жёсткость при сохранении лёгкости
• Ширина лотка: 100–800 мм - подходит для большинства стандартных моделей лестничных лотков
• Материал: оцинкованная сталь, покрытие горячего цинкования - защищает от коррозии
• Тип соединения: винтовой - фиксация болтами, без необходимости сварки
• Тип шарнира: горизонтальный - поворот возможен только в одной плоскости (горизонтальной)
• Цвет: светло-серый - соответствует цвету стандартных оцинкованных лотков

Совместимость и монтаж

Соединитель регулируемый горизонтальный для лестничного лотка H50 s:1,5 мм LSPNLS1 N КМ-профиль совместим с лестничными лотками того же типа и высоты (50 мм) от производителей, использующих стандартизованные профили. Для установки требуется:

• Снять крышки с лотков, которые будут соединены
• Подогнать соединитель по ширине лотка (регулируемая конструкция)
• Закрепить болтами через отверстия в боковых стенках - не требуются специальные инструменты
• Не забудьте затянуть болты равномерно, чтобы избежать деформации

Монтаж допускается без демонтажа кабелей - достаточно временно освободить место в зоне соединения.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по классу исполнения UZ - предназначено для работы в условиях сухого и слабоагрессивного климата. Горячее цинкование обеспечивает долговечность в помещениях с нормальной влажностью. Соединитель не предназначен для эксплуатации во влажных, сырых или агрессивных средах (например, в канализационных камерах, на улице или рядом с химическими установками).

Преимущества

• Регулируемая ширина - один комплект подходит для лотков от 100 до 800 мм
• Винтовое соединение - легко собирать, разбирать и переустанавливать
• Нет нужды в сварке - снижает время монтажа и риск повреждения кабелей
• Сохраняет целостность защитного покрытия - не требует дополнительной антикоррозийной обработки после монтажа
• Формирует точные углы - минимизирует напряжение на кабелях при изгибах

Ограничения применения

• Не использовать вне помещений - оцинковка не рассчитана на постоянное воздействие дождя, снега или солевых растворов
• Не применять в агрессивных средах - пары кислот, щелочей, солей могут разрушить цинковое покрытие
• Не подходит для вертикальных поворотов - только горизонтальная плоскость
• Не рекомендуется для нагрузок выше максимальной допустимой массы лотка - проверяйте расчётную нагрузку на всю систему

Примеры использования

• Обход колонны в серверной комнате - поворот трассы на 90° вокруг опоры
• T-образный отвод к распределительному щиту - боковое подключение к основному лотку
• Переход между двумя участками потолочного лотка с разным направлением
• Прокладка кабелей вдоль длинного коридора с несколькими поворотами

Практические советы

• Перед монтажом убедитесь, что ширина вашего лотка попадает в диапазон 100–800 мм - иначе соединитель не будет плотно прилегать
• При использовании в многокабельных трассах оставляйте запас свободного места в месте изгиба - не перегружайте радиус поворота
• Проверяйте уровень герметичности соединения - даже при хорошем цинковании, если болты плохо затянуты, возможна задержка влаги
• Соединитель LSPNLS1 N КМ-профиль можно сочетать с другими элементами системы КМ-Профиля - все детали имеют взаимозаменяемую геометрию
• Храните изделие в сухом месте - длительное воздействие влаги перед монтажом может вызвать белый налёт на цинке, который не влияет на прочность, но портит внешний вид
