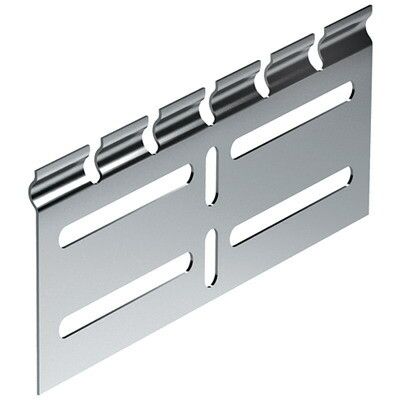

Соединитель регулируемый горизонтальный внешний H50 L5 Combitech DKC LP0051

Соединитель регулируемый горизонтальный внешний H50 от DKC (ДКС), артикул lp0051, предназначен для гибкой сборки горизонтальных участков трассы в системе лестничных лотков L5 Combitech. Он обеспечивает точную настройку угла поворота между лотками высотой 50 мм, сохраняя целостность кабельной сети.

Назначение и область применения

Соединитель регулируемый горизонтальный внешний H50 используется для создания плавного горизонтального изгиба в трассе лестничных лотков системы L5 Combitech. Применяется там, где требуется изменить направление кабельной трассы без жёстких углов - например, вокруг колонн, перегородок или оборудования. Подходит для промышленных объектов, серверных комнат, энергообъектов и других мест, где важна надёжность и долговечность кабельной инфраструктуры.

Технические характеристики

• Высота: 50 мм - совпадает с высотой лотков серии L5 Combitech;
• Материал корпуса: нержавеющая сталь - обеспечивает прочность и коррозийную стойкость;
• Покрытие: оцинкование горячим способом по технологии Сендзимира - усиливает защиту от воздействия окружающей среды;
• Тип шарнира: шарнирный - позволяет регулировать угол поворота в пределах допустимых значений;
• Тип соединения: винтовой - фиксация осуществляется через два монтажных отверстия 20×7 мм;
• Климатическое исполнение: УХЛ2 - рассчитан на работу при температуре от −40C до +40C и повышенной влажности;
• Цвет: серый - соответствует цветовой гамме всей серии L5 Combitech;
• Совместимость с лотками: да - исключительно с лотками высотой 50 мм из серии L5 Combitech.

Совместимость и монтаж

Соединитель регулируемый горизонтальный внешний H50 совместим только с лотками серии L5 Combitech высотой 50 мм. Для установки необходимо:

• Подогнуть лотки под требуемый угол;
• Совместить монтажные отверстия на конце лотка с аналогичными отверстиями на соединителе;
• Закрепить болтами M8 (не входят в комплект);
• Не затягивать слишком сильно - чтобы не деформировать шарнирный механизм.

Изделие предназначено для внешнего монтажа - то есть располагается снаружи контура трассы, что снижает риск механического контакта с кабелями внутри лотка.

Безопасность и стандарты

Соединитель регулируемый горизонтальный внешний H50 изготовлен в соответствии с требованиями к электрооборудованию для промышленного применения. Климатическое исполнение УХЛ2 гарантирует работоспособность в условиях повышенной влажности и широкого диапазона температур. Материал и покрытие обеспечивают соответствие нормам по электробезопасности и долговечности в агрессивных средах.

Преимущества

• Горизонтальная регулировка угла - позволяет точно адаптировать трассу под реальные условия монтажа;
• Прочность материала - нержавеющая сталь и оцинковка Сендзимира увеличивают срок службы даже в сырых помещениях;
• Чёткая совместимость - гарантированное взаимодействие с другими элементами серии L5 Combitech без необходимости доработок;
• Эргономичный дизайн - удобство доступа к креплениям во время монтажа и обслуживания.

Ограничения применения

• Не вертикальные повороты - предназначен только для горизонтальной плоскости;
• Не работает с лотками другой высоты - например, 100 мм или 200 мм;
• Не рекомендуется использовать вне закрытых помещений без защиты от осадков - хотя покрытие защищает от коррозии, длительное воздействие воды может снизить долговечность;
• Не заменяет жёсткий переходник - при частых нагрузках или вибрациях возможна необходимость дополнительной фиксации.

Примеры использования

• Обход колонны в машинном зале завода;
• Переход трассы вокруг технологического оборудования в цехе;
• Формирование плавного изгиба вдоль стен в распределительных щитовых;
• Сборка сложных маршрутов в серверных помещениях с ограниченным пространством.

Практические советы

• Перед монтажом проверьте, что все лотки имеют одинаковый уровень высоты - 50 мм - и принадлежат серии L5 Combitech;
• Используйте болты класса прочности 8.8 и выше для надёжной фиксации;
• При работе в условиях высокой запылённости периодически контролируйте состояние шарнира - возможно потребуется смазка;
• Не используйте этот соединитель вместо внутренних поворотов - он расположен снаружи, поэтому не подходит для плотных трактов с большим числом кабелей;
• Артикул lp0051 всегда следует заказывать в паре с основными лотками L5 Combitech - так вы получите полностью согласованную систему.
