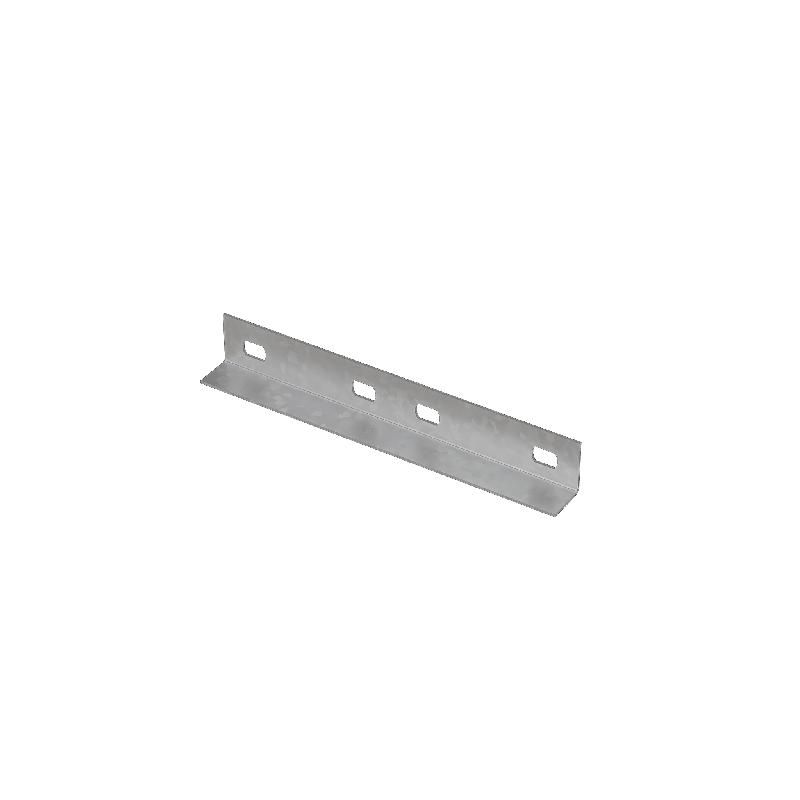

Соединительная пластина для лестничного лотка H50 s:1,2 мм N |LSP1 N|КМ-Профиль LO41199

Соединительная пластина для лестничного лотка H50 мм, толщина 1,2 мм, серия LSP1, КМ-Профиль - комплектующий элемент для сборки жёстких участков кабельной трассы из лестничных лотков. Применяется там, где требуется надёжное внешнее соединение секций с одинаковой высотой бортов, особенно в закрытых помещениях.

Назначение и область применения

Соединительная пластина для лестничного лотка H50 мм, толщина 1,2 мм, серия LSP1, КМ-Профиль предназначена для механического соединения двух соседних секций лестничного лотка с высотой борта 50 мм. Устанавливается снаружи лотка, обеспечивает прочную фиксацию и сохраняет геометрию трассы. Подходит для внутренней прокладки кабелей в офисах, производственных цехах, ЖКХ и других зданиях. Не рекомендуется для уличного монтажа или агрессивных сред.

Технические характеристики

• Высота совмещаемого лотка: 50 мм
• Толщина материала: 1,2 мм
• Материал: оцинкованная сталь по технологии Сендзимира
• Защитное покрытие: холодный цинк, соответствует требованиям ГОСТ 15150-69
• Форма: плоская пластина с подготовленными отверстиями под крепёж

Совместимость и монтаж

Соединительная пластина для лестничного лотка H50 мм, толщина 1,2 мм, серия LSP1, КМ-Профиль совместима исключительно с лотками того же типа и высоты - 50 мм. Монтаж выполняется снаружи лотка: пластина выравнивает торцы двух секций, после чего крепится болтами M8 или аналогичным крепежом через готовые отверстия. Для герметизации стыка дополнительно можно использовать резиновые прокладки, хотя они не требуются по нормам. Обязательно проверьте точность совпадения отверстий перед затяжкой - перекос снижает долговечность соединения.

Безопасность и стандарты

Изделие изготовлено в соответствие с ГОСТ 15150-69, что гарантирует устойчивость к условиям умеренного климата и слабой агрессии окружающей среды. Цинкование по Сендзимиру обеспечивает равномерное и плотное антикоррозийное покрытие, защищающее металл от окисления в условиях сухих интерьеров. Сертификация на соответствие ЭМС, IP или другим стандартам безопасности для электрооборудования не предусмотрена - изделие не является изолятором или распределителем тока.

Преимущества

• Усиливает жёсткость всей трассы благодаря одновременному креплению обоих бортов
• Не требует сварки - монтаж осуществляется обычным крепежом
• Цинковое покрытие увеличивает срок службы до 15–20 лет в сухих помещениях
• Стандартные отверстия позволяют применить универсальный крепёж (M8, шайбы, гайки)
• Поддерживает модульность системы - легко заменяется при ремонте

Ограничения применения

• Не применяется для лотков с высотой борта отличной от 50 мм
• Запрещён монтаж во влажных, сырых или химически активных средах (например, в канализационных колодцах, на производствах с кислотами)
• Не предназначен для нагрузок выше массы заполненного лотка - не используйте как опору или подвес
• Не работает в качестве переходника между типами лотков (плоский/лестничный, круглый/прямоугольный)

Примеры использования

• Соединение горизонтальных участков лотка в серверной комнате
• Переход от вертикального стояка к горизонтальному маршруту в административном здании
• Ремонт повреждённого стыка в системе кабельной трассы на заводе
• Увеличение длины трассы при модернизации электроснабжения в школе или больнице

Практические советы

• Перед установкой проверьте, чтобы все лотки были одного производителя и одной серии - даже небольшое расхождение в геометрии может вызвать щель или перекос
• Используйте антивибрационные шайбы, если лоток проходит рядом с оборудованием с частыми вибрациями
• При большом числе соединений - например, в длинной трассе - чередуйте расположение пластин: одна справа, следующая - слева, чтобы избежать накопления допусков
• Не забывайте оставлять свободный доступ к крепёжу - он нужен для будущего обслуживания или замены
• Соединительная пластина для лестничного лотка H50 мм, толщина 1,2 мм, серия LSP1, КМ-Профиль - лучший выбор, когда важна скорость монтажа и минимальная стоимость решения
