Соединительная пластина лестничного лотка усиленная | LSPU КМ-профиль LO1010

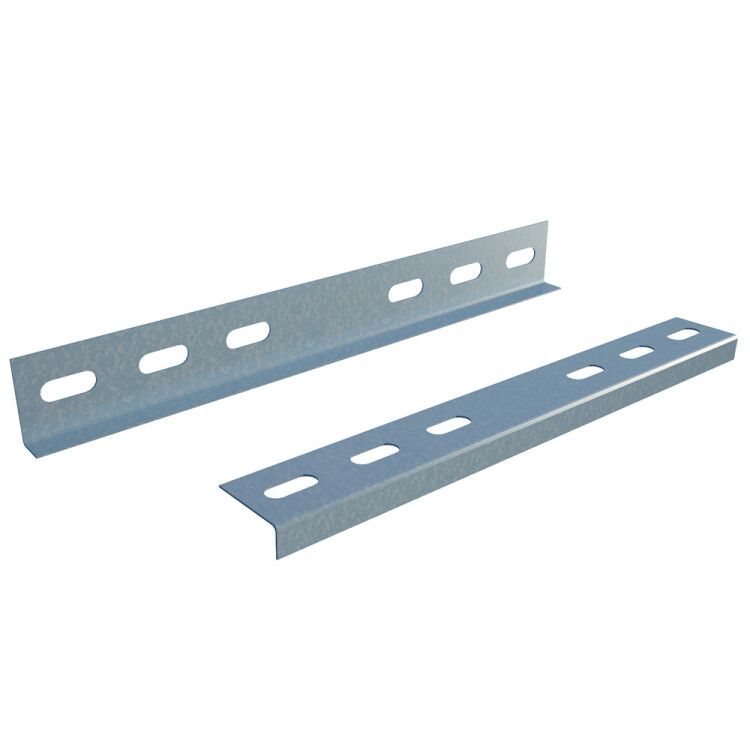

Соединительная пластина лестничного лотка усиленная КМ-профиль - это надёжный элемент для сборки прочных и долговечных кабельных трасс из лестничных лотков. Изделие обеспечивает жёсткое соединение секций, особенно в зонах с высокой механической нагрузкой, и применяется в промышленных, офисных и коммерческих объектах. Артикулы lo1010 и lspu соответствуют серийному решению КМ-профиль.

Назначение и область применения

Соединительная пластина лестничного лотка усиленная КМ-профиль используется для соединения двух соседних секций лестничного лотка по длине. Подходит для участков трассы, где требуется повышенная жёсткость - например, возле точек крепления, перегрузок или переходов между этажами. Также применяется при изменении направления трассы, когда необходимо усилить стык. Установка возможна как в помещениях, так и в защищённых наружных зонах, при условии соблюдения требований к климатическому исполнению.

Технические характеристики

• Материал: сталь оцинкованная по методу Сендзимира - обеспечивает высокую коррозионную стойкость и долговечность
• Толщина металла: 1,2 мм - повышает жёсткость и устойчивость к деформациям
• Ширина совместимого лотка: 100–800 мм - универсальное решение для большинства стандартных лестничных лотков
• Тип соединения: винтовой - позволяет легко демонтировать и регулировать положение
• Огнестойкость: да - сохраняет целостность при воздействии температур до предела нормированного класса горючести
• Цвет: серый - соответствует цветовой гамме лотков КМ-профиль
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает применение в закрытых помещениях с контролируемым микроклиматом, включая холодные и влажные зоны

Совместимость и монтаж

Соединительная пластина лестничного лотка усиленная КМ-профиль совместима исключительно с лестничными лотками того же типа и ширины. Для установки потребуется болт М8 или аналогичный крепёж (не входит в комплект). Пластина фиксируется с внутренней стороны боковых стенок лотка - выступы должны точно совпадать с ребрами жёсткости. Рекомендуется использовать два болта с каждой стороны для равномерного распределения нагрузки. Перед монтажом проверьте соответствие ширины лотка - отклонение более +-5 мм снижает герметичность и прочность соединения.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическим условиям эксплуатации. Огнестойкость подтверждена в рамках внутреннего тестирования производителя. Метод оцинкования Сендзимира гарантирует равномерное покрытие цинком толщиной не менее 14 мкм, что соответствует DIN EN ISO 1461. Наличие огнестойкости делает продукт подходящим для систем, требующих соблюдения правил пожарной безопасности в общественных и административных зданиях.

Преимущества

• Высокая механическая прочность благодаря увеличенной толщине металла (1,2 мм)
• Защита от коррозии за счёт цинкового покрытия по методу Сендзимира - срок службы до 25 лет в условиях сухого воздуха
• Готовность к быстрой сборке - не требует сварки или специальных инструментов
• Поддержка широкого диапазона ширины лотков - одна модель заменяет несколько вариантов
• Сохранение целостности при пожаре - не способствует распространению пламени

Ограничения применения

Не рекомендуется использовать в агрессивных средах: химических производствах, морских портах, зонах с постоянным контактом с кислотами, щелочами или солями. Не предназначена для наружной установки под открытым небом - даже при исполнении УХЛ3 длительное воздействие осадков и ультрафиолета снижает срок службы. Не следует применять для соединения лотков других типов (например, коробчатых или глубоких). Отказ от использования рекомендованного крепёжа (болты М8) может привести к провисанию или разрушению стыка.

Примеры использования

• Соединение секций лотка на элеваторном проходе в заводском корпусе
• Усиление стыка в месте выхода кабеля из шахты в многоэтажном офисе
• Переход между двумя уровнями кабельной трассы в торговом центре
• Фиксация лотка в районе расположения тяжёлого оборудования, создающего вибрацию

Практические советы

• При монтаже в длинных трассах используйте соединительную пластину через каждые 2–3 метра, чтобы избежать прогиба
• Закручивайте болты равномерно - сначала слегка, затем до момента плотного прилегания, не переусердствуя
• Проверяйте параллельность лотков перед установкой пластины - перекос вызывает неравномерную нагрузку
• Для удобства обслуживания оставляйте доступ к болтовым соединениям - не заделывайте их штукатуркой или отделкой
• При использовании в сыром помещении периодически проверяйте состояние цинкового покрытия - при появлении белого налёта (коррозии) протрите поверхность сухой ветошью
