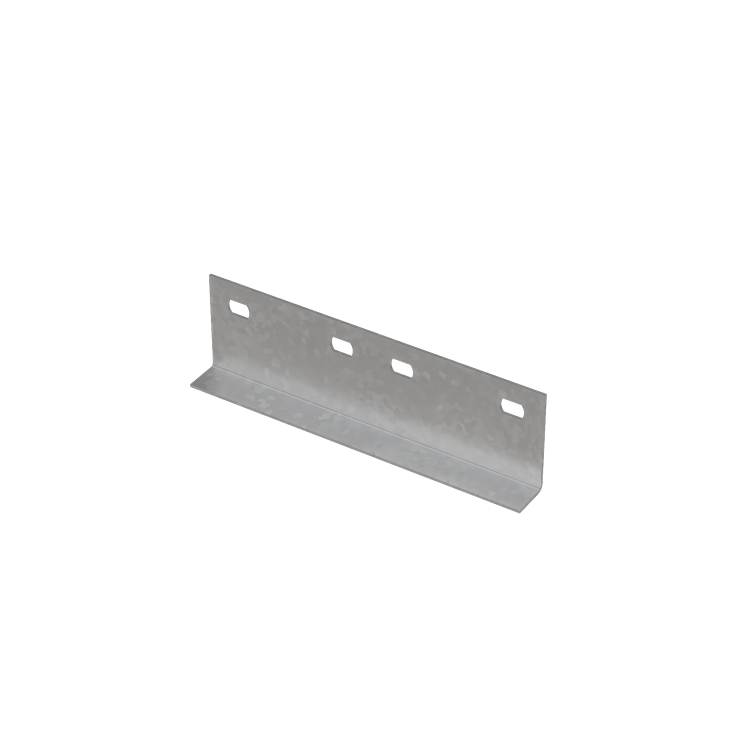

Соединительная пластина для лестничного лотка H80 s:1,5 мм N | LSPS2 КМ - профиль КМ-Профиль LO42179

Соединительная пластина для лестничного лотка H80 от КМ-Профиля (артикул lo42179) предназначена для надёжного соединения секций лестничного лотка с высотой борта 80 мм. Изготовлена из оцинкованной стали, подходит для внутренней прокладки кабельных трасс в помещениях с умеренной влажностью.

Назначение и область применения

Соединительная пластина для лестничного лотка H80 используется для внешнего соединения прямых и фасонных участков лотка - например, при поворотах, ответвлениях или удлинении трассы. Она обеспечивает механическую прочность и герметичность стыка без необходимости сварки. Применяется в системах открытой прокладки кабелей на объектах жилого, офисного, промышленного и коммерческого назначения. Подходит для установки в сухих и слабоагрессивных средах, согласно требованиям ГОСТ 15150-69.

Технические характеристики

• Высота борта лотка: 80 мм
• Толщина материала: 1,5 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Форма: плоская пластина с подготовленными отверстиями для крепежа
• Защитное покрытие: цинк, обеспечивающий антикоррозийную стойкость

Совместимость и монтаж

Пластина совместима исключительно с лестничными лотками КМ-Профиля и аналогичными моделями с высотой борта 80 мм. Для монтажа используются самонарезающие болты или заклёпки, соответствующие диаметру отверстий. Установка выполняется снаружи лотка - пластина фиксируется к двум смежным секциям, выступая в роли наружного соединительного элемента. Не требует специальных инструментов - достаточно шуруповёрта и комплекта крепежа.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по классу исполнения УХЛ, что гарантирует работоспособность в условиях умеренного климата и влажности до 80%. Материал не содержит токсичных веществ, безопасен при обращении и не выделяет вредных испарений при нормальной температуре эксплуатации.

Преимущества

• Устойчивость к коррозии благодаря горячему цинкованию по методу Сендзимира
• Простота монтажа - не требуется сварка или доработка
• Стандартный размер позволяет заменить аналоги других производителей
• Поддерживает целостность кабельной трассы при нагрузках и вибрациях

Ограничения применения

• Не рекомендуется для использования во влажных, сырых или подземных помещениях без дополнительной защиты
• Не подходит для агрессивных сред: химических цехов, зон с постоянным воздействием кислот/щелочей
• Не предназначен для наружной установки под открытым небом - цинковое покрытие недостаточно для длительного воздействия осадков и перепадов температур
• Не применяется для соединения лотков с высотой борта отличной от 80 мм

Примеры использования

• Соединение двух прямых участков лестничного лотка на этаже офисного здания
• Формирование поворота 90° в техническом коридоре производственного цеха
• Присоединение вертикального лотка к горизонтальному в распределительном щите
• Удлинение трассы при модернизации кабельной сети в жилом комплексе

Практические советы

• Перед монтажом проверьте соответствие высоты борта лотка - 80 мм - чтобы избежать люфтов и плохого контакта
• Используйте крепёж с подходящей длиной: слишком длинные болты могут задеть кабели внутри лотка
• При сборке трассы с несколькими пластинами соблюдайте равномерное расстояние между точками крепления - не более 600 мм
• При работе в пыльных помещениях регулярно проверяйте состояние цинкового покрытия - при появлении белого налёта (белой ржавчины) рекомендуется дополнительная обработка антисептиком
• Соединительная пластина для лестничного лотка H80 от КМ-Профиля - оптимальный выбор для быстрой и долговечной сборки кабельных путей без сварочных работ
