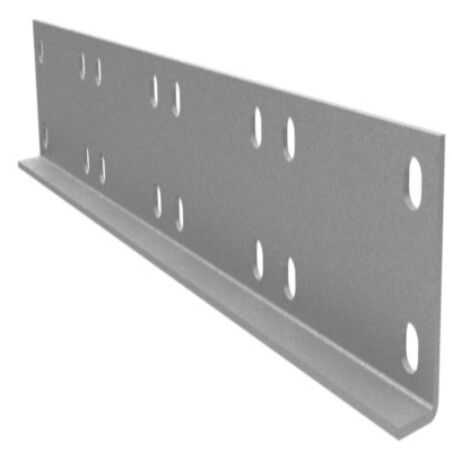

Соединитель горизонтальный H 80 мм L 400 мм, цинк-ламельный(аналог горячеоцинкованный) | UGH480HDZL DKC ДКС

Соединитель горизонтальный H 80 мм L 400 мм цинк-ламельный от DKC (артикул ugh480hdzl) предназначен для надёжного соединения кабельных лотков серии U5 Combitech с высотой стенки 80 мм. Он обеспечивает жёсткую, но допускающую компенсацию деформаций связь между участками трассы, сохраняя целостность и безопасность кабельной сети даже в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Этот продольный соединитель используется для стыковки двух секций кабельного лотка в одной плоскости - например, при прокладке трассы через длинные коридоры, производственные зоны или технологические площадки. Подходит для систем, где требуется постоянная нагрузка на кабели и возможность расширения трассы без разборки всей конструкции. Применяется в промышленности, энергетике, объектах ЖКХ и на транспорте - там, где важна долговечность и огнестойкость.

Технические характеристики

• Высота: 80 мм - соответствует стандартной высоте лотков серии U5 Combitech
• Длина: 400 мм - позволяет соединить два лотка с минимальным зазором
• Толщина материала: 2,5 мм - обеспечивает механическую прочность при нагрузках
• Материал корпуса: нержавеющая сталь - устойчива к деформациям и износу
• Покрытие: цинк-ламельное - сложное многослойное покрытие на базе магниевой смолы с частицами цинка и алюминия
• Тип соединения: шарнирное - даёт возможность небольшого углового смещения при монтаже
• Огнестойкость: да - соответствует требованиям к системам, работающим в зонах с риском возгорания
• Цвет: серый - унифицирован с другими элементами серии U5 Combitech
• Количество отверстий: 8 - равномерно расположены для равномерного распределения усилий

Совместимость и монтаж

Соединитель ugh480hdzl совместим исключительно с кабельными лотками и аксессуарами серии U5 Combitech с высотой стенки 80 мм. Для фиксации используются болты М6×16 (арт. CM010616) и гайки М6 (арт. CM100600). Установка выполняется встык: лотки выравнивают по уровню, совмещают отверстия, закручивают крепёж до упора - без перекосов. Шарнирный механизм позволяет компенсировать небольшие погрешности монтажа и температурные удлинения.

Безопасность и стандарты

Соединитель горизонтальный H 80 мм L 400 мм цинк-ламельный прошёл проверку на огнестойкость и соответствует нормам для промышленных кабельных систем. Цинк-ламельное покрытие снижает риск электрохимической коррозии, что важно при использовании в помещениях с повышенной влажностью или на открытых площадках. Нержавеющая сталь основы гарантирует сохранение несущих свойств при длительной эксплуатации.

Преимущества

• Лучшая коррозионная стойкость, чем у обычного цинкового покрытия той же толщины
• Удержание прочности при температурных колебаниях благодаря шарнирному механизму
• Не требует специальных инструментов - монтаж возможен стандартным набором гаечных ключей
• Совместимость с оригинальным крепёжем DKC - исключает проблемы с подбором аналогов
• Готовый к применению продукт - не нуждается в дополнительной обработке перед установкой

Ограничения применения

Соединитель ugh480hdzl нельзя использовать с лотками других серий или с высотой стенки, отличной от 80 мм - это нарушит герметичность и несущую способность. Также он не предназначен для вертикальных переходов или поворотов - для этих задач нужны другие виды соединителей. Не рекомендуется применять в средах с постоянным воздействием кислот, щелочей или растворов солей - хотя покрытие устойчиво, длительный контакт с агрессивными жидкостями может вызвать локальное разрушение.

Примеры использования

• Соединение участков кабельного лотка в цехе металлургического завода
• Прокладка трассы по потолку в административном здании с высокими требованиями к пожаробезопасности
• Обустройство кабельной системы на железнодорожной станции - где необходима устойчивость к влаге и вибрациям
• Расширение существующей трассы в серверной комнате без замены всего лотка

Практические советы

• Перед монтажом проверьте, чтобы все лотки имели одинаковый уровень - шарнир не компенсирует значительные перепады
• Используйте только рекомендованный крепёж: CM010616 и CM100600 - другие болты могут не войти в отверстия или не обеспечить нужную затяжку
• При работе в местах с частыми вибрациями дополнительно зафиксируйте соединитель антивибрационными прокладками
• Не используйте этот соединитель как опору - он не рассчитан на вертикальные нагрузки
• При необходимости замены - можно открутить и переустановить без повреждения покрытия
