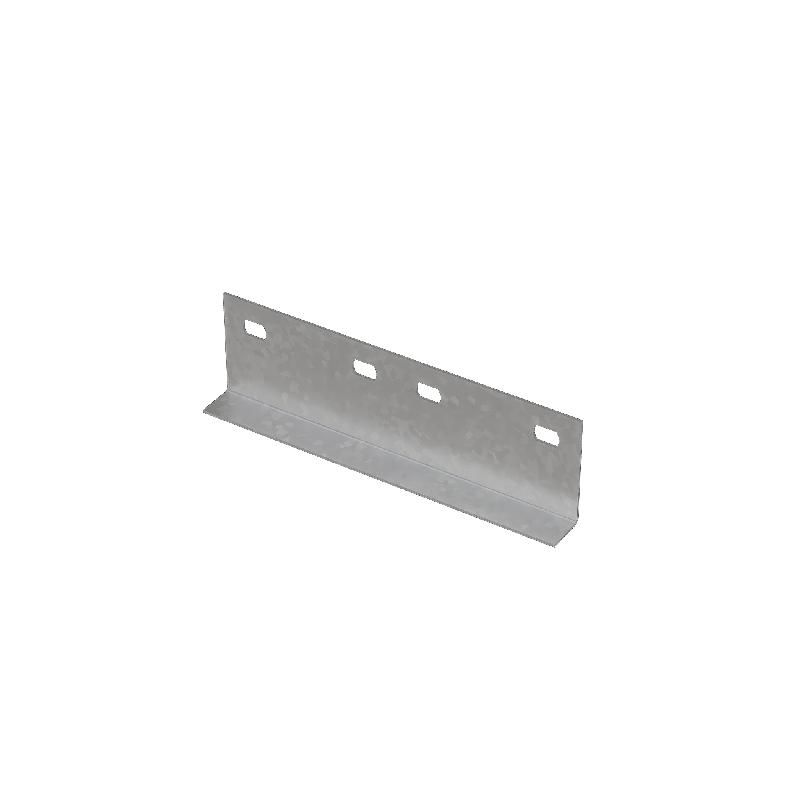

Соединительная пластина для лестничного лотка H80 s:1,2 мм N |LSP2 |КМ-Профиль LO41200

Соединительная пластина для лотка кабельного лестничного сталь оцинкованная горячим способом по методу сендзимира H80 толщина 1,2 мм LSP2 N от КМ-Профиль предназначена для надёжного соединения секций лестничных кабельных лотков с высотой борта 80 мм. Применяется в системах прокладки кабелей на объектах промышленного и коммерческого назначения.

Назначение и область применения

Соединительная пластина для лотка кабельного лестничного сталь оцинкованная горячим способом по методу сендзимира H80 толщина 1,2 мм LSP2 N используется для внешнего соединения двух соседних секций лестничного лотка. Она обеспечивает механическую прочность и целостность трассы при сборке длинных маршрутов прокладки кабелей. Подходит для установки в помещениях и на улице, где требуется защищённая система для силовых и слаботочных сетей.

Технические характеристики

• Материал: сталь оцинкованная горячим способом по методу Сендзимира
• Толщина материала: 1,2 мм
• Высота совмещаемого лотка: 80 мм
• Форма: плоская пластина с предварительно просечёнными отверстиями под крепёж
• Защитное покрытие: цинк по ГОСТ 14918 - устойчиво к коррозии и механическому воздействию

Совместимость и монтаж

Соединительная пластина для лотка кабельного лестничного сталь оцинкованная горячим способом по методу сендзимира H80 толщина 1,2 мм LSP2 N совместима исключительно с лотками лестничного типа высотой 80 мм от производителей, соблюдающих стандартизированные габариты. Монтаж выполняется снаружи лотка: пластина устанавливается поверх торцов двух смежных секций и фиксируется болтами M8 или аналогичным крепежом через подготовленные отверстия. Для герметичности и защиты от влаги рекомендуется использовать пластиковые или резиновые прокладки под головки болтов.

Безопасность и стандарты

Изделие соответствует требованиям по электроизоляции и механической нагрузке для кабельных систем согласно ПУЭ и ГОСТ Р 50571.5.52. Цинковое покрытие обеспечивает долговечную защиту от коррозии даже в условиях повышенной влажности и агрессивной среды. Нет требований к заземлению самой пластины - она работает как часть металлической системы, которая должна быть заземлена через основной лоток.

Преимущества

• Горячее цинкование по методу Сендзимира гарантирует равномерное и плотное покрытие - выше устойчивости к повреждениям при монтаже и эксплуатации
• Стандартная толщина 1,2 мм обеспечивает достаточную жёсткость без избыточного веса
• Открытый тип крепления позволяет проводить обслуживание и замену без демонтажа всей трассы
• Не требует сварки - снижает время монтажа и риск деформации металла

Ограничения применения

• Не применяется для внутреннего соединения лотков - только для наружного крепления
• Не подходит для лотков с высотой борта менее или более 80 мм
• Не предназначен для работы в средах с постоянным контактом с кислотами, щелочами или морской водой - цинк может разрушаться при длительном химическом воздействии
• Не является элементом компенсации температурных расширений - для таких задач нужны специальные компенсаторы

Примеры использования

• Соединение участков лотка на производственных площадках - например, на конвейерах, в цехах по переработке металла
• Прокладка кабелей в административных зданиях - между этажами, в шахтах лифтовых помещений
• Обустройство кабельных трасс на энергообъектах - подстанциях, насосных станциях
• Реконструкция старых систем - когда необходимо заменить повреждённый участок без переделки всей трассы

Практические советы

• Перед монтажом проверьте, что торцы лотков точно совпадают по уровню - иначе пластина будет перекашиваться и плохо фиксироваться
• Используйте болты с гроверами или контргайками - особенно в вибрационных зонах (например, рядом с оборудованием)
• При работе в сыром воздухе или на улице дополнительно обработайте места крепления антикоррозийной смазкой
• Запасайтесь запасными пластинами - они легко теряются при перевозке и часто становятся единственным недостающим элементом при сборке
• Соединительная пластина для лотка кабельного лестничного сталь оцинкованная горячим способом по методу сендзимира H80 толщина 1,2 мм LSP2 N от КМ-Профиль - один из самых распространённых решений в России; её можно найти в наличии практически во всех крупных складах кабельных систем
