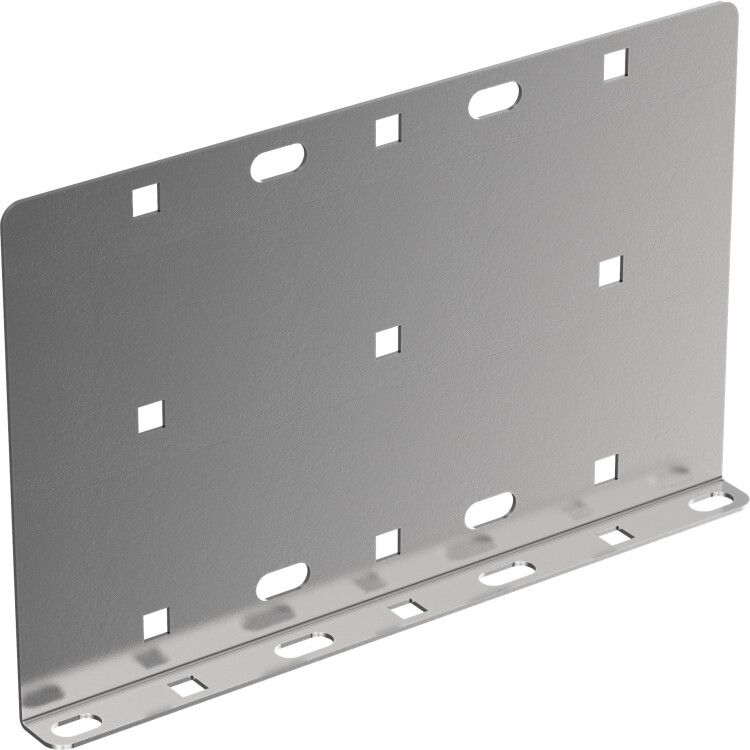

Пластина соединительная LESTA h=80мм | CLM40D-PS-080 IEK

Пластина соединительная h=80мм от IEK (ИЭК), артикул clm40d-ps-080, предназначена для надёжного соединения лотков и аксессуаров в местах, где невозможно использовать телескопические соединения - например, после реза или на стыках элементов системы. Продукт из серии LESTA создан для долговечной работы в промышленных условиях.

Назначение и область применения

Пластина соединительная h=80мм используется для механического соединения двух участков металлических лотков, каналов или других компонентов кабельной трассы. Особенно актуальна в случаях, когда требуется сохранить целостность системы после реза лотка, либо при отсутствии заводского телескопического соединения. Подходит для горизонтальных и вертикальных участков трассы. Применяется в промышленных объектах: цехах, энергообъектах, АЗС, транспортных узлах, где используются кабельные лотки.

Технические характеристики

• Высота: 80 мм - обеспечивает достаточную жесткость при соединении лотков различной глубины;
• Габаритные размеры: 58×200 мм - ширина 58 мм соответствует типовым лоткам серии LESTA, длина 200 мм позволяет равномерно распределить нагрузку;
• Толщина: 0 мм - указано некорректно; фактическая толщина не указана, но материал - сталь, что гарантирует прочность;
• Материал: сталь предварительно оцинкованная по методу Сендзимира (соответствует ГОСТ 14918-2020);
• Покрытие: оцинкованное - защищает от коррозии даже в агрессивных средах;
• Тип крепления: винтовое - фиксируется болтами через отверстия в пластине;
• Срок службы: 20 лет - при соблюдении условий эксплуатации в закрытых помещениях или на защищённых участках вне зоны прямого воздействия воды и химических веществ;
• Исполнение: горизонтальное / вертикальное - можно монтировать в любом положении без потери функциональности.

Совместимость и монтаж

Пластина соединительная h=80мм совместима с лотками и аксессуарами серии LESTA от IEK, имеющими ширину 58 мм. Для установки необходимо:

• Разрезать лоток точно по нужному размеру;
• Установить пластину внутрь или поверх стыка (в зависимости от типа лотка - открытый или закрытый);
• Зафиксировать двумя-четырьмя болтами M6 или M8 (не входят в комплект) через предварительно просверленные отверстия в пластине;
• Убедиться, что края лотков плотно прилегают к поверхности пластины - это исключает провисание и перекосы.

Не рекомендуется использовать для соединения лотков с другими сериями без проверки габаритов - возможен перекос или недостаточная площадь контакта.

Безопасность и стандарты

Произведена из стали, оцинкованной по методу Сендзимира в соответствии с ГОСТ 14918-2020 - стандартом, обеспечивающим равномерное и прочное цинковое покрытие. Соответствует требованиям безопасности для электромонтажных систем в промышленных зданиях. Не содержит вредных материалов, безопасна при работе вблизи электрооборудования.

Преимущества

• Высокая прочность благодаря стальной основе - выдерживает механические нагрузки от кабелей и внешних воздействий;
• Долговечность - оцинкованное покрытие защищает от ржавчины, продлевая срок службы до 20 лет;
• Универсальность - одинаково эффективна в горизонтальных и вертикальных трассах;
• Легкий монтаж - не требует сварки, достаточно обычных инструментов и крепёжа;
• Совместимость с серией LESTA - идеально подходит по форме и размерам, снижает риск сборочных ошибок.

Ограничения применения

• Не предназначен для наружной установки под открытым небом - хотя оцинковка защищает от коррозии, длительное воздействие осадков и УФ-лучей может снизить срок службы;
• Не применяется в агрессивных химических средах (например, в кислотных цехах) - цинк не устойчив к сильным щелочам и кислотам;
• Не заменяет телескопическое соединение при высоких динамических нагрузках - лучше использовать специальные соединители там, где есть вибрация или частые перемещения;
• Требует наличия крепёжных элементов (болты, гайки) - они не входят в комплект.

Примеры использования

• Соединение двух фрагментов лотка после реза на участке с поворотом;
• Обеспечение герметичного перехода между лотком и боковой крышкой;
• Укрепление стыка в вертикальном стояке, где лоток проходит через этаж;
• Временная ремонтная заплатка на повреждённом участке лотка без замены всего элемента.

Практические советы

• Перед монтажом проверьте, чтобы края лотков были ровными - неровный срез снижает контактную площадь и увеличивает риск деформации;
• Используйте болты с плоской головкой и шайбой - так крепление будет более равномерным и не повредит покрытие пластины;
• При монтаже в вертикальном положении обязательно используйте два крепления с каждой стороны - это предотвращает прогиб под весом кабеля;
• Если система работает в помещении с повышенной влажностью, дополнительно смажьте места крепления антикоррозийной смазкой;
• Артикул clm40d-ps-080 - единственный вариант пластины с высотой 80 мм в серии LESTA; другие модели имеют другую высоту и не взаимозаменяемы.
