Пластина соединительная усиленная для лестничного лотка h=80мм | cylt8015 EKF

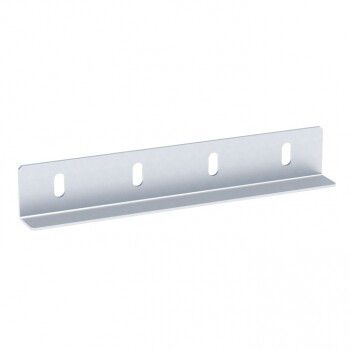

Пластина соединительная усиленная для лестничного лотка h=80 мм от EKF (арт. cylt8015) используется для надёжного продольного соединения секций лестничных кабельных лотков из стали с оцинкованным покрытием. Продукт предназначен для прокладки силовых и слаботочных кабелей в промышленных и коммерческих объектах.

Назначение и область применения

Пластина соединительная усиленная для лестничного лотка h=80 мм применяется исключительно для соединения двух участков лестничного лотка в одном уровне - то есть продольно, без изменения направления трассы. Она не служит для ответвлений (T- или X-разветвителей), хотя в описании производителя они упомянуты как аналогичные решения. Эта пластина гарантирует целостность кабельной трассы там, где требуется увеличить длину лотка за счёт стыковки модулей.

Технические характеристики

• Тип изделия: пластина соединительная усиленная
• Высота лотка: 80 мм - совместима с лотками этой же высоты
• Материал: сталь - прочная основа, выдерживающая нагрузки на изгиб и удар
• Покрытие: оцинкование горячим способом по методу Сендзимира - антикоррозийная защита, долговечная даже во влажной среде
• Тип соединения: винтовой разъём - позволяет собирать и разбирать конструкцию без сварки
• Исполнение: соединитель продольный - работает только вдоль оси лотка
• Цвет: светло-серый - соответствует цветовой гамме изделий EKF-Line
• Гарантия: 36 месяцев

Совместимость и монтаж

Пластина соединительная усиленная для лестничного лотка h=80 мм совместима только с другими элементами лестничного лотка той же высоты (80 мм) и того же типа профиля - например, с лотками EKF-Line. Устанавливается между двумя секциями лотка: фиксируется болтами через предварительно просверленные отверстия в боках лотка. Для плотного контакта рекомендуется равномерно затянуть все винты, чтобы избежать люфта. Монтаж возможен как на стене, так и на потолке - важно сохранить параллельность соединяемых участков.

Безопасность и стандарты

Оцинковка по методу Сендзимира соответствует требованиям ГОСТ 14918 и обеспечивает класс corrosion resistance Class C3–C4. Наличие металлической конструкции делает изделие немагнитным и не поддерживающим горение. Однако сама пластина не имеет IP-классификации - её защитные свойства зависят от наличия крышки лотка.

Преимущества

• Усиленная конструкция - повышенная жёсткость по сравнению с базовыми пластинами, снижает риск деформации при нагрузках
• Оцинковка Сендзимира - длительная защита от ржавчины, особенно важна в помещениях с повышенной влажностью
• Винтовое соединение - удобство сборки и демонтажа; не требуются специальные инструменты
• Совместимость с сериями EKF-Line - легко заменяет другие компоненты одной экосистемы

Ограничения применения

• Не для угловых или T/X-ответвлений - только для прямого продольного соединения
• Работает только с лотками высотой 80 мм - нельзя использовать с 60 мм или 100 мм лотками
• Не обеспечивает герметичность самостоятельно - требует установки крышки для защиты от пыли и влаги
• Подходит только для внутренней прокладки или закрытых каналов - не рассчитана на открытую улицу без дополнительной защиты

Примеры использования

• Обустройство кабельных трасс в цехах заводов - соединение длинных маршрутов между оборудованием
• Прокладка проводки в административных зданиях - когда необходимо удлинить лоток до распределительного щита
• Монтаж в серверных помещениях - для организации кабельных путей под полом или в кабельном канале
• Электроснабжение лифтовых шахт - где нужна надёжная и долговечная система с минимальными потерями на соединении

Практические советы

• Перед монтажом проверьте, что торцы лотков идеально совпадают - любые перепады вызывают давление на кабели внутри
• Закручивайте винты последовательно, начиная с одного конца, чтобы избежать перекоса
• Если лоток будет работать в условиях повышенной запылённости - обязательно используйте защитную крышку
• Пластина cylt8015 от EKF совместима с другими деталями серии EKF-Line - выбирайте всю систему из одного каталога для гарантированной совместимости
• По окончании монтажа проведите контрольный осмотр: убедитесь, что пластина не прогибается под весом кабелей
