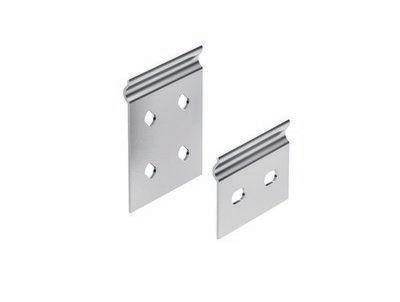

Пластина соединительная GTO H80 толщ. 2,0 мм | SPGH80 DKC ДКС

Пластина соединительная GTO, H80мм, толщина 2,0 мм, DKC - элемент для надёжного механического соединения кабельных лотков серии S5 Combitech. Применяется при сборке систем кабельной организации на объектах с повышенными требованиями к прочности и долговечности.

Назначение и область применения

Пластина соединительная GTO, H80мм, толщина 2,0 мм, DKC используется для соединения двух участков кабельного лотка серии S5 Combitech по месту стыка основания. Она обеспечивает жесткую связь между секциями, предотвращает провисание и сохраняет целостность трассы. Подходит для установки внутри помещений и в защищённых зонах - например, на заводах, в распределительных пунктах, серверных помещениях и на транспорте.

Технические характеристики

• Тип изделия: Накладка соединительная
• Высота совместимой кабеленесущей системы: 80 мм
• Толщина материала: 2,0 мм
• Материал: Сталь
• Покрытие: Оцинковано по методу Сендзимира - равномерный цинковый слой, устойчивый к коррозии
• Цвет: Светло-серый
• Тип соединения: Винтовой разъём - фиксация болтами через отверстия в пластине
• Совместимость с кабельными лотками: Да, исключительно с лотками S5 Combitech высотой 80 мм
• Исполнение: Соединительная накладка на стык основания лотка

Совместимость и монтаж

Пластина соединительная GTO, H80мм, толщина 2,0 мм, DKC предназначена **только** для лотков серии S5 Combitech с высотой борта 80 мм. Установка выполняется на стыке двух лотков: пластина кладётся сверху на нижнюю часть лотков, выравнивается по кромкам и фиксируется саморезами или болтами через подготовленные отверстия. Для герметичности и защиты от вибраций рекомендуется использовать изоляционные шайбы. Монтаж возможен как до, так и после прокладки кабелей - при условии свободного доступа к стыку.

Безопасность и стандарты

Пластина соответствует требованиям к механической прочности и коррозийной стойкости для внутренних электроустановок. Оцинковка по методу Сендзимира гарантирует соответствие ГОСТ 14918 и ISO 1461. Элемент не предназначен для работы во взрывоопасных средах или при температуре выше +60 C.

Преимущества

• Увеличенная толщина металла (2,0 мм) повышает жёсткость и срок службы по сравнению с более тонкими аналогами
• Оцинковка по методу Сендзимира даёт лучшую адгезию покрытия и длительную защиту от ржавчины даже при частых перепадах влажности
• Форма и габариты точно соответствуют профилю лотков S5 Combitech - обеспечивают плотный контакт без люфтов
• Не требует специальных инструментов для монтажа - достаточно обычного набора для закручивания винтов

Ограничения применения

• Не для лотков других серий - даже с похожей высотой 80 мм, если они имеют другую форму профиля
• Не рассчитана на нагрузки вне осевой плоскости - не используйте как опору или кронштейн
• Запрещено применять в условиях постоянного контакта с химически активными жидкостями, щелочами или кислотами
• Работает только в сухих или умеренно влажных помещениях; не предназначена для открытых площадок или подземных коллекторов без дополнительной защиты

Примеры использования

• Соединение двух секций лотка вдоль технологической линии на пищевом предприятии
• Переход между горизонтальным и вертикальным участком кабельной трассы в распределительном щите
• Обустройство кабельной сети в серверной комнате с использованием модульной системы S5 Combitech
• Ремонт или удлинение существующего лотка без замены всей трассы

Практические советы

• Перед монтажом проверьте, что торцы лотков идеально совпадают по уровню - пластина не компенсирует перекосы
• Используйте болты M6 или M8 с подходящей длиной - слишком длинные могут задеть кабели внутри лотка
• При необходимости увеличить прочность стыка - можно установить две пластины с противоположных сторон
• При работе с большими массами кабелей - дополнительно закрепите лоток к стене или потолку рядом с соединением
• Артикул spgh80 - единственный номер для заказа этой модели. Не путайте с другими типами соединителей DKC - они отличаются формой и высотой
