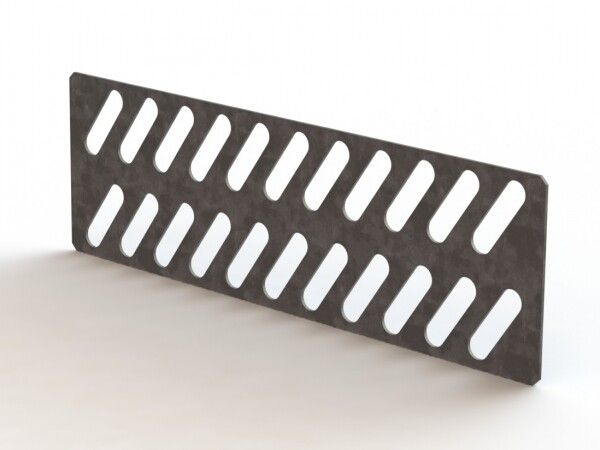

Пластина соединительная -Line PROxima 80 мм EKF c8010

Пластина соединительная h=80 мм от EKF (артикул c8010) используется для надёжного соединения участков кабельных лотков системы EKF-Line, обеспечивая целостность трассы при прокладке силовых и слаботочных проводов на промышленных и объектах гражданского строительства.

Назначение и область применения

Пластина соединительная h=80 мм применяется для стыковки двух секций кабельного лотка высотой 80 мм. Она сохраняет механическую прочность и электрическую непрерывность соединения, особенно важную при использовании лотков в качестве заземляющего проводника. Подходит для монтажа на стенах, потолках, полу и других поверхностях - как в прямых участках, так и в углах. Идеально сочетается с лотками серии EKF-Line, включая модели с крышкой и без неё.

Технические характеристики

• Высота: 80 мм - соответствует стандартным габаритам кабельных лотков EKF-Line
• Тип соединения: винтовой - фиксация болтами, обеспечивающая жесткое и долговечное соединение
• Материал: сталь - высокая прочность и устойчивость к нагрузкам
• Покрытие: оцинковано - защищает от коррозии, продлевает срок службы в условиях повышенной влажности
• Форма: уголковый соединитель - предназначен для соединения лотков под углом 90°
• Цвет: серый (RAL 7035) - совпадает с цветовой гаммой всей системы EKF-Line
• Гарантия: 36 месяцев - подтверждённая надёжность производства

Совместимость и монтаж

Пластина соединительная h=80 мм совместима исключительно с кабельными лотками серии EKF-Line той же высоты (80 мм). Устанавливается между двумя лотками с помощью винтов, которые затягиваются через предварительно просверленные отверстия в стенках лотка. Для монтажа требуется стандартный набор инструментов: отвёртка или шуруповерт с битой под крест. Соединение не требует сварки или специальной подготовки поверхности. Обязательно проверьте совпадение отверстий под крепление до установки - они должны точно совмещаться с отверстиями в лотке.

Преимущества

• Обеспечивает герметичность и электрическую связь между лотками - важно для систем заземления
• Оцинкованное покрытие снижает риск коррозии даже в сырых помещениях
• Уголковая форма позволяет легко менять направление трассы без дополнительных переходников
• Совместимость с широким спектром аксессуаров EKF-Line упрощает проектирование сложных маршрутов
• Произведено в России - гарантия качества и соответствие ГОСТ

Ограничения применения

• Не подходит для соединения лотков другой высоты (например, 40 мм или 100 мм)
• Не является элементом подвеса - для крепления к потолку/стене используются отдельные кронштейны
• Не рекомендуется использовать в средах с постоянным воздействием агрессивных химических веществ - цинк может повредиться
• Не предназначен для частого демонтажа; многократные сборка-разборка могут ослабить резьбу винтов

Примеры использования

• Соединение вертикального и горизонтального участка лотка в распределительном щите
• Переход трассы из одного коридора в смежное помещение под углом 90°
• Замыкание контура заземления в промышленной зоне с большим количеством оборудования
• Монтаж в офисных комплексах для прокладки сетевых и силовых кабелей вдоль стен

Практические советы

• Перед монтажом убедитесь, что лотки выровнены по плоскости - иначе пластина будет деформирована при затяжке
• Используйте антивибрационные прокладки, если лоток установлен на вибрирующих конструкциях
• При необходимости заземления - проверьте контакт между пластиной и лотком после затяжки винтов
• Для удобства сборки используйте комплекты EKF-Line с заранее подобранной фурнитурой - это сэкономит время на проекте
• Пластина соединительная h=80 мм от EKF (c8010) - оптимальный выбор, если вам нужна надёжная, не требующая обслуживания деталь для длительной работы
