Пластина GTO H80, цинк-ламельная (аналог горячеоцинкованный) | 37303RHDZL DKC ДКС

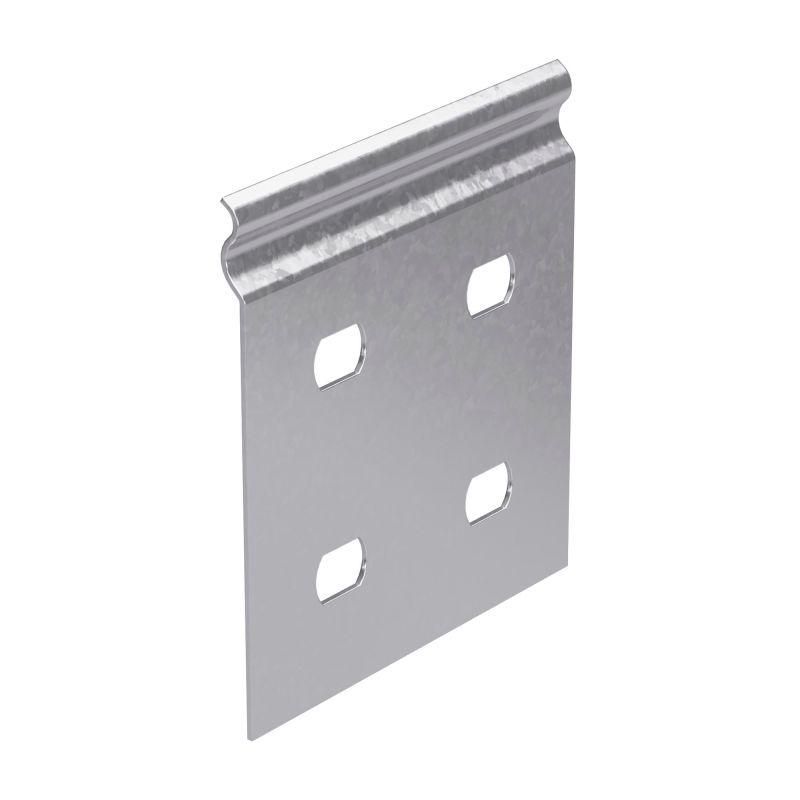

Пластина GTO H80, цинк-ламельная (аналог горячеоцинкованный) DKC - это соединительный элемент для стыкового соединения кабельных лотков высотой 80 мм, особенно когда применение классической системы «мама-папа» невозможно. Артикул 37303rhdzl относится к серии S5 Combitech бренда DKC и обеспечивает надёжную механическую связь между лотками без сварки.

Назначение и область применения

Пластина GTO H80, цинк-ламельная (аналог горячеоцинкованный) DKC используется для соединения листовых кабельных лотков «стык в стык». Применяется там, где нельзя использовать штатные замковые соединения - например, при модульной сборке, ремонте или при необходимости точного выравнивания участков трассы. Подходит как для сплошных, так и для перфорированных лотков. Часто встречается в системах прокладки кабелей на заводах, в распределительных пунктах, на транспорте и в объектах ЖКХ.

Технические характеристики

• Высота: 80 мм - соответствует стандартной высоте кабеленесущих лотков этой категории
• Материал: сталь - обеспечивает прочность и устойчивость к деформациям
• Покрытие: цинк-ламельное - защищает от коррозии, аналогично горячему цинкованию, но с более равномерным слоем
• Цвет: светло-серый - совпадает с цветовой гаммой большинства металлических лотков DKC
• Тип соединения: винтовой разъём - фиксируется болтами через четыре предварительно просверленных отверстия
• Совместимость: с листовыми и перфорированными лотками, а также с проволочными лотками
• Исполнение: соединительная накладка на стык основания лотка - монтируется снизу, по месту стыка двух лотков

Совместимость и монтаж

Пластина GTO H80, цинк-ламельная (аналог горячеоцинкованный) DKC предназначена исключительно для лотков высотой 80 мм. Устанавливается на нижнюю плоскость стыка двух лотков. Для монтажа требуются болты M6 или M8 (не входят в комплект) - длина зависит от толщины стенок лотков. Отверстия расположены симметрично: два с каждой стороны, что позволяет равномерно распределить нагрузку. Монтаж выполняется после окончательной установки лотков - пластина фиксируется снизу, не нарушая целостности верхней части трассы.

Безопасность и стандарты

Пластина GTO H80, цинк-ламельная (аналог горячеоцинкованный) DKC изготовлена в соответствии с требованиями к электроустановкам для промышленного использования. Цинк-ламельное покрытие соответствует нормам защиты от коррозии для средних и тяжёлых условий эксплуатации. Серия S5 Combitech прошла внутренние испытания DKC на механическую прочность и долговечность.

Преимущества

• Не требует сварки - снижает время монтажа и риск повреждения покрытия
• Универсальная совместимость - работает с листовыми, перфорированными и проволочными лотками
• Цинк-ламельное покрытие - устойчиво к механическим повреждениям при монтаже, сохраняет защитные свойства даже при резке или сверлении
• Легко заменяема - при необходимости можно демонтировать и заменить без разбора всей трассы

Ограничения применения

• Подходит только для лотков высотой 80 мм - несовместима с другими размерами (40 мм, 100 мм и т.д.)
• Не является несущим элементом - не рассчитана на восприятие значительных внешних нагрузок, кроме собственного веса кабелей
• Требует наличия доступа снизу для установки - невозможна в закрытых потолочных конструкциях без технологических люков
• Не рекомендуется для использования во взрывоопасных зонах без дополнительной сертификации

Примеры использования

• Соединение двух участков лотка на производстве при изменении направления трассы
• Ремонт поврежденного участка лотка без замены всего секционного блока
• Объединение лотка с аксессуаром (например, переходником или ответвлением) в условиях ограниченного пространства
• Сборка временных кабельных трасс на строительных площадках

Практические советы

• Перед монтажом проверьте, чтобы кромки лотков были ровными - неровности могут вызвать перекос и плохой контакт
• Используйте болты с гроверами или пластиковыми шайбами - это предотвращает самопроизвольное ослабление креплений
• Не затягивайте болты слишком сильно - это может деформировать тонкий металл лотка
• Если лоток перфорированный, убедитесь, что пластина не перекрывает отверстия, нужные для вентиляции или крепления кронштейнов
• При использовании в агрессивной среде (высокая влажность, химические пары) регулярно осматривайте место стыка на предмет начала коррозии
