Пластина крепежная GSV H80 (4 шт.) в комплекте с метизами, необходимымидля монтажа | 30014K DKC ДКС
Товарные предложения:
| Пластина крепежная GSV H80 (4шт) в комплекте с крепежными элементами для монтажа DKC 30014K | 30.12.2025 | 119 шт. | 722,08 ₽ | шт. | от 1 дня |
Счёт за 15 минут
Ценим ваше время
Отгрузка на следующий день
Заказ до 16:00 — доставка утром
Подбор аналогов
Поможем найти замену и аксессуары
Доставка по всей РФ
Бережная упаковка каждого заказа
Любая форма оплаты
Наличный и безналичный расчёт
Описание
Характеристики
Сертификаты
Сопутствующие товары
Аналоги
Описание

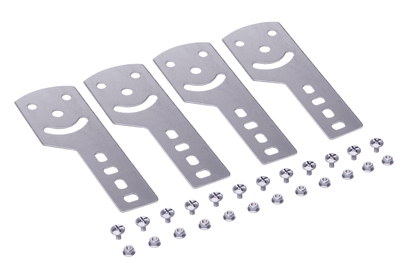

Пластина крепежная GSV H80 (4 штуки) в комплекте с крепежными элементами для монтажа - это шарнирный соединитель из оцинкованной стали, предназначенный для изменения угла наклона кабельных лотков системы S5 Combitech. Бренд DKC (ДКС) предлагает этот элемент как часть модульной системы, где точность сборки и надежность соединений имеют первостепенное значение.
Назначение и область применения
Пластина крепежная GSV H80 используется для создания наклонных участков кабельных трасс между горизонтальными лотками. Она позволяет изменять уровень прокладки кабелей под нужным углом без необходимости использовать дополнительные поворотные элементы. Применяется исключительно в системе S5 Combitech с лотками высотой 80 мм. Подходит для промышленных объектов: заводов, распределительных пунктов, автоматизированных линий, где требуется гибкая траектория прокладки кабелей.
Технические характеристики
- Тип изделия: пластина крепежная
- Материал: сталь оцинкованная (горячее цинкование по методу Сендзимира)
- Высота: 80 мм
- Покрытие: горячий цинк - обеспечивает долговечную защиту от коррозии
- Исполнение: соединительная накладка на стык основания лотка
- Функция: горизонтальное шарнирное соединение с возможностью регулировки угла
- Цвет: светло-серый
- Количество в комплекте: 4 пластины + крепежные элементы (гайки M6 с насечками, винты M6×10)
Совместимость и монтаж
Пластина крепежная GSV H80 совместима только с лотками системы S5 Combitech высотой 80 мм и шириной от 50 до 600 мм. Для установки пластина фиксируется на боковых стенках лотка с помощью входящих в комплект гаек M6 с насечками и винтов M6×10. Шарнирный механизм работает за счет движения болта в дугообразном пазу - угол наклона можно выставить вручную и зафиксировать затяжкой. Монтаж выполняется без сварки и специального оборудования.
Преимущества
- Шарнирное соединение позволяет легко менять угол наклона трассы - от 0° до максимального допустимого, определяемого конструкцией
- Оцинкованное покрытие гарантирует коррозионную стойкость даже в агрессивных средах
- Универсальная совместимость с лотками шириной 50–600 мм снижает потребность в запасе различных типов аксессуаров
- Комплектация всеми необходимыми метизами ускоряет монтаж и исключает поиск крепежа отдельно
- Проектировщик получает возможность реализовать нестандартные маршруты трасс без доработки лотков
Ограничения применения
- Не применяется с лотками другой высоты - например, 100 мм или 50 мм
- Не предназначен для вертикальных поворотов - только для наклона в горизонтальной плоскости
- Запрещено использование с лотками других серий, кроме S5 Combitech
- Не рекомендуется для внешних открытых установок без защиты от механических воздействий - хотя цинк устойчив, удары могут повредить покрытие
Примеры использования
- Переход с одного уровня лотка на другой в многоэтажном технологическом корпусе
- Обход препятствий (балок, трубопроводов) путем плавного наклона трассы
- Подключение кабелей к оборудованию, установленному на разной высоте
- Создание уклонов для естественного стока воды в условиях повышенной влажности
Практические советы
- Перед монтажом проверьте соответствие высоты лотка - 80 мм - и ширины (не менее 50 мм)
- Не перетягивайте винты M6 - это может деформировать паз и нарушить функцию шарнира
- При использовании нескольких пластин подряд следите за равномерностью нагрузки - не допускайте провисания длинных участков
- Если трасса будет подвергаться вибрациям, дополнительно используйте контргайки или герметичные замки
- Артикул 30014k всегда заказывается с учетом количества требуемых переходов - одна пластина решает один стык
Характеристики
Производитель/Бренд
ДКС (DKC)
Артикул
30014k
Ширина
0.09
Высота
80 мм
Длина
0.14
Вес
0.46
Цвет
Светло-серый
Материал
Сталь оцинкованная
Покрытие
Горячий цинк
Применение
Кабельные лотки
Тип изделия
Пластина
Модель/исполнение
Соединительная накладка на стык основания лотка
Горизонтальное шарнирное соединение
Да
Рекомендованный проектный ассортимент
Да
