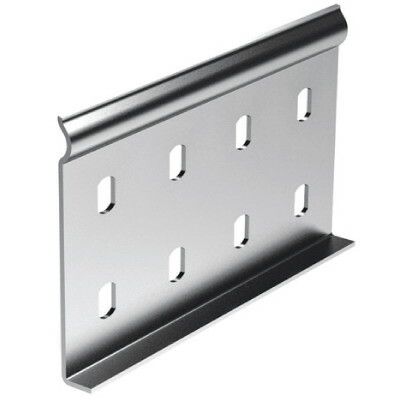

Соединитель усиленный горизонтальный GTO 80 L - LG8000 ДКС

Соединитель усиленный горизонтальный для лестничного лотка GTO 80 L от DKC предназначен для прочного соединения лотков высотой 80 мм в зонах с повышенными механическими нагрузками. Этот элемент из нержавеющей стали с цинковым покрытием обеспечивает долговечную работу кабельной трассы в системе L5 Combitech.

Назначение и область применения

Соединитель усиленный горизонтальный для лестничного лотка GTO 80 L используется там, где требуется увеличенная жесткость и устойчивость к деформациям - например, на длинных пролетах, в местах перегрузки или при установке на вертикальных участках лестничных лотков. Подходит для любых типов лотков, совместимых с системой L5 Combitech. Особенно рекомендован для промышленных объектов, энергообъектов, транспорта и автоматизации.

Технические характеристики

• Высота лотка: 80 мм - соответствует стандартным лоткам серии L5 Combitech;
• Материал корпуса: нержавеющая сталь - устойчива к коррозии и механическому износу;
• Покрытие: непрерывное холодное цинкование (по технологии Сендзимира) - защищает поверхность от воздействия среды;
• Тип соединения: шарнирное - позволяет компенсировать небольшие углы и перепады при сборке;
• Тип крепления: защелка - быстрая фиксация без инструментов;
• Климатическое исполнение: УХЛ2 - работает при температуре от −40 C до +40 C, допускает повышенную влажность;
• Цвет: серый - единообразное оформление всей системы;
• Модель: продольный соединитель - предназначена исключительно для соединения лотков вдоль оси трассы.

Совместимость и монтаж

Соединитель усиленный горизонтальный для лестничного лотка GTO 80 L совместим только с лотками высотой 80 мм из серии L5 Combitech. Для других высот (например, 60 мм или 100 мм) требуются другие модели. Монтаж выполняется просто: совмещаются кромки двух лотков, после чего соединитель вставляется сверху и фиксируется защелкой до характерного щелчка. Шарнирный механизм позволяет легко выровнять лотки даже при небольшом перекосе во время установки. Инструменты не нужны - достаточно рук.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к качеству металлоизделий для электрооборудования. Цинковое покрытие соответствует ГОСТ 9.306-2021. Климатическое исполнение УХЛ2 подтверждает соответствие условиям эксплуатации в закрытых помещениях с контролируемым микроклиматом. Напряжение и ток через сам соединитель не передаются - он является лишь механическим элементом крепления.

Преимущества

• Высокая прочность благодаря материалу из нержавеющей стали - выдерживает значительные нагрузки без прогиба;
• Автоматическая фиксация защелкой - экономит время при монтаже и снижает риск человеческой ошибки;
• Цинковое покрытие по технологии Сендзимира - равномерное, плотное, длительное по сроку службы;
• Шарнирный дизайн - повышает точность сборки на сложных маршрутах трассы;
• Не требует периодического обслуживания - полностью герметична и не нуждается в смазке.

Ограничения применения

• Подходит только для лотков высотой 80 мм - нельзя использовать с другими размерами;
• Не предназначен для вертикальных переходов или угловых соединений - для них используются другие аксессуары;
• Не рассчитан на внешнюю эксплуатацию под открытым небом - хотя имеет UHL2, не заменяет IP-защиту;
• Запрещено использовать как опорный элемент - не воспринимает вес лотка без основной конструкции;
• Не следует применять в условиях постоянного контакта с химически активными жидкостями (кислоты, растворители).

Примеры использования

• Производственные цеха - соединение лотков над станками с частыми вибрациями;
• Энергетические подстанции - трассировка силовых кабелей на протяженных участках;
• Железнодорожные терминалы - лестничные лотки вблизи путей с высокой запыленностью;
• Объекты пищевой промышленности - места с регулярной мойкой оборудования, где важна коррозийная стойкость.

Практические советы

• Перед монтажом проверьте, что все лотки имеют одинаковый шаг крепления и точно совпадают по высоте - 80 мм +-1 мм;
• На длинных прямых участках используйте этот соединитель каждые 1–1,5 метра - так предотвращается провисание;
• Не затягивайте защелку слишком сильно - она не предусматривает усилия гаечным ключом; достаточен легкий нажим;
• Если планируете дальнейшую расширяемость трассы - сохраните несколько таких соединителей GTO 80 L от DKC для будущих модификаций;
• Артикул lg8000 можно заказывать партиями - они стандартизированы и всегда доступны в наличии.
