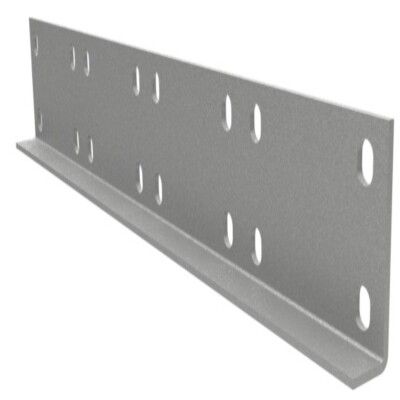

Соединитель горизонтальный H 80 мм L 400 | UGH480 DKC ДКС

Соединитель горизонтальный для кабельных лотков высота 80 мм длина 400 мм от DKC (ДКС), артикул ugh480, предназначен для надёжного соединения элементов системы U5 Combitech в горизонтальной плоскости. Изделие выполнено из нержавеющей стали с оцинковкой по методу Сендзимира, обеспечивает механическую прочность и устойчивость к коррозии, подходит для промышленной прокладки кабелей в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Соединитель горизонтальный для кабельных лотков высота 80 мм длина 400 мм используется для соединения двух участков кабельного лотка системы U5 Combitech в одной плоскости. Применяется там, где требуется сохранить целостность трассы при изменении направления или при необходимости удлинения лотка. Подходит для установки на объектах с требованием огнестойкости: промышленные цеха, энергообъекты, транспортная инфраструктура, серверные помещения.

Технические характеристики

• Высота кабеленесущей системы: 80 мм - совместим с лотками и аксессуарами этой же высоты
• Длина: 400 мм - позволяет соединять два лотка с минимальным зазором
• Толщина материала: 2,5 мм - обеспечивает жёсткость и сопротивление деформации
• Материал: нержавеющая сталь - устойчива к химическим воздействиям и коррозии
• Покрытие: оцинковка горячим способом по методу Сендзимира - повышает долговечность в агрессивных средах
• Тип соединения: шарнирное - даёт возможность компенсировать небольшие угловые отклонения при сборке
• Цвет: серый - соответствует цветовой гамме системы U5 Combitech
• Климатическое исполнение: ОМ2 / У2 / УХЛ2 / ХЛ2 - работает при температуре от –40C до +40C, допускает повышенную влажность и запылённость
• Число отверстий под крепёж: 8 - равномерно распределены для равномерной нагрузки

Совместимость и монтаж

Соединитель горизонтальный для кабельных лотков высота 80 мм длина 400 мм совместим исключительно с лотками и аксессуарами системы U5 Combitech высотой 80 мм. Для фиксации используются:

• Гайки М6 (артикул СМ100600)
• Болты М6×16 (артикул СМ010616)

Не рекомендуется использовать другие крепёжные элементы - они не обеспечивают нужной плотности соединения и снижают класс защиты. Монтаж выполняется на предварительно выровненные участки лотка. Шарнирное соединение позволяет легко выставить положение при сборке, но после затяжки крепёжа система становится жёсткой.

Безопасность и стандарты

Соединитель горизонтальный для кабельных лотков высота 80 мм длина 400 мм соответствует требованиям огнестойкости, что подтверждает его применение в системах, где важна сохранность кабельных трасс при возгорании. Климатические категории (ОМ2/У2/УХЛ2/ХЛ2) указывают на соответствие ГОСТ 15150 и гарантируют работу в условиях повышенной влажности, пыли и перепадов температур.

Преимущества

• Нержавеющая сталь + оцинковка Сендзимира - двойная защита от коррозии, особенно актуально в химически активных или влажных средах
• Шарнирное соединение - упрощает сборку на местах с небольшими отклонениями от плоскости
• Стандартные отверстия под крепёж - совместимость с официальным комплектом DKC, исключает необходимость доработки
• Жёсткая конструкция с толщиной 2,5 мм - минимизирует прогибы при нагрузке на лоток

Ограничения применения

• Не предназначена для вертикального соединения - только для горизонтальных участков трассы
• Не подходит для лотков других систем (например, U1, U3, U7) - даже при одинаковой высоте 80 мм
• Запрещается использование с крепежом другого типа или размера - риск потери герметичности и прочности
• Не рекомендуется применять в условиях постоянного погружения в жидкость - хотя покрытие защищает от брызг и влаги, длительное нахождение в воде может вызвать электрохимическую коррозию

Примеры использования

• Соединение секций кабельных лотков в цехе металлургического завода
• Удлинение трассы в серверной комнате с кондиционированием и высокой влажностью
• Переход между двумя участками лотка на эстакаде при наличии небольших перекосов
• Прокладка силовых кабелей на нефтегазовом объекте с агрессивной атмосферой

Практические советы

• Перед монтажом проверьте, чтобы все лотки имели одинаковую высоту (80 мм) и принадлежали системе U5 Combitech
• Используйте только оригинальный крепёж СМ100600 и СМ010616 - он рассчитан на точную посадку и усилие затяжки
• При сборке на длинных трассах используйте несколько таких соединителей через каждые 2–3 метра - это предотвращает провисание
• После монтажа проверьте, что все болты затянуты равномерно - перекос одного соединителя может привести к напряжению в соседних элементах
• Для обслуживания трассы - этот соединитель можно демонтировать без повреждения лотка, достаточно ослабить 8 крепёжных болтов
