Соединитель внешний GTO LI 80, цинк-ламельный (аналог горячеоцинкованный) | LG8200HDZL DKC ДКС

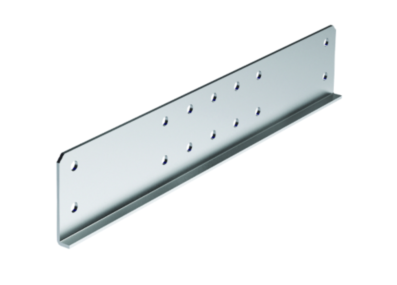

Соединитель внешний GTO LI 80 цинк-ламельный от DKC предназначен для надёжного соединения кабельных лотков высотой 80 мм в системе L5 Combitech. Он обеспечивает механическую прочность и коррозионную стойкость на участках с повышенными нагрузками, особенно важен при длинных пролётах и в агрессивных средах.

Назначение и область применения

Соединитель внешний GTO LI 80 цинк-ламельный используется для соединения двух секций кабельного лотка внахлёст, когда требуется усиление жёсткости и передача нагрузки через стенки лотка. Подходит для установки на открытых участках трассы, в помещениях с высокой влажностью, на производствах с вибрациями и механическими воздействиями. Часто применяется в промышленных объектах: на заводах, в энергообъектах, транспортных терминалах, где используются лотки серии L5 Combitech.

Технические характеристики

• Тип соединения: винтовой разъём - позволяет фиксировать лотки болтами без сварки
• Высота совместимого лотка: 80 мм - точно соответствует габаритам лотков L5 Combitech
• Материал: сталь оцинкованная с цинк-ламельным покрытием - повышает долговечность против коррозии
• Исполнение: продольный соединитель - монтируется вдоль оси лотка, по всей ширине
• Покрытие: цинк-ламельное - аналогично по защите горячему цинкованию, но с более равномерным слоем
• Нержавеющая сталь: да - элементы крепления выполнены из нержавеющей стали, предотвращают закисание
• Шарнирное соединение: да - компенсирует деформации и перекосы при монтаже
• Огнестойкость: да - сохраняет целостность при температуре до 900 C в течение 90 минут (соответствует требованиям EN 13501-6)
• Цвет: серый - единый цветовой ряд с другими элементами системы L5 Combitech

Совместимость и монтаж

Соединитель GTO LI 80 цинк-ламельный совместим исключительно с кабельными лотками серии L5 Combitech высотой 80 мм. Устанавливается поверх стыка двух лотков с помощью болтов M8 из нержавеющей стали (не входят в комплект). Шарнирное устройство позволяет легко выровнять лотки даже при небольшом перекосе. Для монтажа достаточно приложить соединитель, просверлить отверстия (если не предусмотрено заранее) и затянуть болты моментом 14–16 Нм. Не требует сварки или дополнительной герметизации.

Безопасность и стандарты

Соединитель GTO LI 80 цинк-ламельный соответствует нормам EN 61537 для кабельных лотков и EN 13501-6 по огнестойкости. Цинк-ламельное покрытие прошло тестирование на коррозионную стойкость по методу соляного тумана (ISO 9227): выдерживает более 1000 часов без образования красной ржавчины. Материалы не содержат токсичных веществ и подходят для использования в пищевой и фармацевтической промышленности.

Преимущества

• Увеличивает несущую способность трассы на участках с большими пролётами
• Цинк-ламельное покрытие обеспечивает долгий срок службы без потери защиты
• Нержавеющие болты исключают заклинивание и трудности при обслуживании
• Шарнирное соединение снижает риск повреждений при тепловом расширении
• Огнестойкость позволяет использовать в зонах с повышенными требованиями к пожарной безопасности

Ограничения применения

Не предназначена для внутреннего соединения лотков - только для внешних стыков. Не рекомендуется применять с лотками других серий или высотой отличной от 80 мм. Не следует использовать в условиях постоянного погружения в воду - хотя покрытие устойчиво к влаге, не является герметичным. Не заменяет опорные кронштейны или подвесы - работает только как соединительный элемент.

Примеры использования

• Соединение лотков на пролёте 4 метра в цехе металлургического предприятия
• Переход между двумя этажами в логистическом комплексе с вибрационными нагрузками
• Участок трассы рядом с химическим оборудованием, где возможны брызги агрессивных жидкостей
• Обустройство кабельных путей в туннелях метро с высокой влажностью

Практические советы

• Проверьте посадочный диаметр лотка - он должен точно соответствовать 80 мм, иначе соединитель будет люфтить
• Закручивайте болты равномерно, начиная с центра, чтобы избежать перекоса лотка
• При монтаже на вертикальных участках используйте дополнительно крепёжные скобы - соединитель сам по себе не воспринимает вес лотка
• Для длительной эксплуатации в солёном воздухе (прибрежные районы) проверяйте состояние покрытия каждые 12 месяцев
• Артикул lg8200hdzl - единственный номер для заказа этого конкретного соединителя; другие модели GTO не взаимозаменяемы
