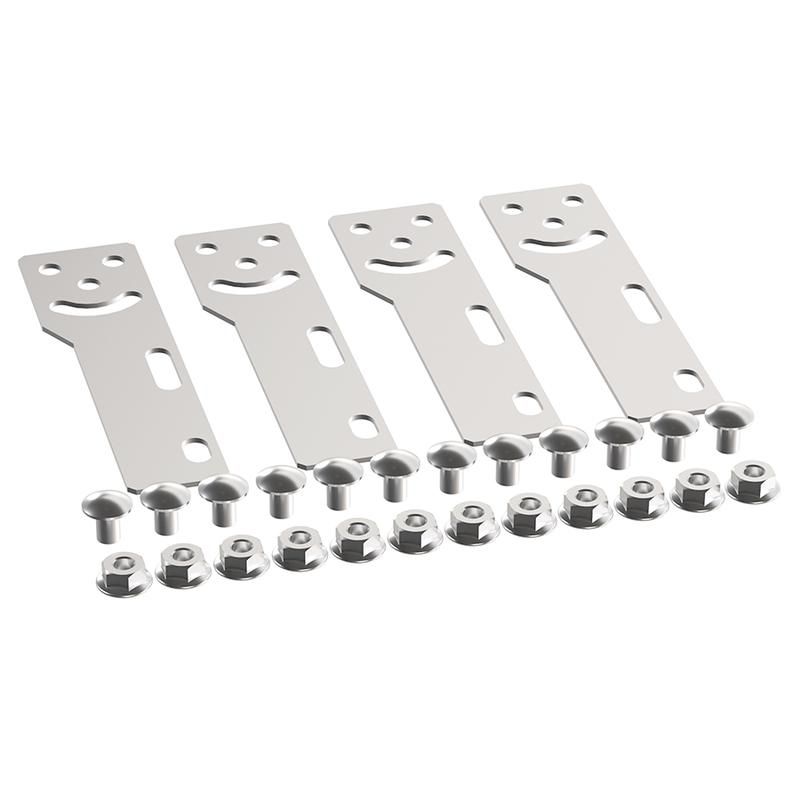

Комплект шарнирного соед. h=80 мм EKF | o8010k

Комплект шарнирного соединения высота 80 мм от EKF в артикуле o8010k предназначен для гибкого соединения кабельных лотков системы EKF-Line при изменении направления трассы - например, при поворотах или переходах между уровнями. Изделие выполнено из оцинкованной стали, обеспечивает надежную механическую связь и совместимо с основной линейкой кабельных лотков.

Назначение и область применения

Комплект шарнирного соединения высота 80 мм используется для создания плавных поворотов в кабельных трассах, где требуется компенсация изменения направления без жесткого фиксирования. Подходит для установки на вертикальных, горизонтальных и наклонных участках трассы. Применяется в промышленных, коммерческих и жилых зданиях при прокладке силовых и слаботочных кабелей в системах EKF-Line.

Технические характеристики

• Высота: 80 мм - соответствует стандартным лоткам системы EKF-Line, обеспечивая бесшовное соединение;
• Тип соединения: винтовой разъем - позволяет собирать и разбирать узел без сварки, удобен для обслуживания;
• Материал: сталь толщиной 0,8 мм - прочная, устойчивая к деформации конструкция;
• Покрытие: оцинкованное - защищает от коррозии, подходит для помещений с повышенной влажностью и наружных условий;
• Исполнение: угловой/продольный соединитель - обеспечивает возможность монтажа как под углом, так и в продольном направлении;
• Цвет: 7035 (серый) - совпадает с цветом лотков EKF-Line, сохраняет эстетичный вид трассы;
• Гарантийный срок: 36 месяцев - подтверждает долговечность материалов и сборки.

Совместимость и монтаж

Комплект шарнирного соединения высота 80 мм полностью совместим с кабельными лотками системы EKF-Line - как перфорированными, так и неперфорированными, с крышкой и без. Устанавливается на стандартные крепления и профили той же серии. Для монтажа достаточно выровнять лотки, вставить соединитель и затянуть винты до плотного контакта. Нет необходимости в специальных инструментах - подойдут обычные отвертки.

Преимущества

• Удобство замены: винтовой разъем позволяет легко демонтировать участок трассы для ремонта или модификации;
• Экономия времени: не требует сварки или дополнительной обработки поверхности;
• Сохранение целостности трассы: равномерное распределение нагрузки снижает риск провисания кабелей;
• Совместимость с широким спектром аксессуаров EKF-Line - можно строить сложные маршруты без замены комплектующих.

Ограничения применения

Не предназначен для использования вне системы EKF-Line - несовместим с лотками других производителей из-за различий в габаритах и форме креплений. Не рекомендуется применять в условиях постоянного воздействия открытого пламени или агрессивных химических сред - оцинкованное покрытие не рассчитано на такие нагрузки. Максимальная рабочая температура не указана производителем; при работе в экстремально холодных или жарких условиях проверяйте соответствие нормам проекта.

Примеры использования

• Переход с горизонтальной трассы на вертикальную стену в офисном здании;
• Поворот на 90° вокруг колонны в цехе с оборудованием;
• Соединение двух уровней лотков на этаже с перепадом высот;
• Обход препятствий (трубопроводов, вентиляционных каналов) в жилом комплексе.

Практические советы

• При монтаже убедитесь, что посадочные поверхности лотков и соединителя чистые - грязь или краска могут нарушить контакт;
• Затягивайте винты равномерно, чтобы избежать перекоса и деформации;
• Учитывайте посадочный диаметр - он соответствует стандартному размеру лотков EKF-Line, поэтому не используйте с другими сериями;
• Для длинных трасс с несколькими поворотами рекомендуется чередовать угловые и продольные соединители - это снижает внутренние напряжения в конструкции.
