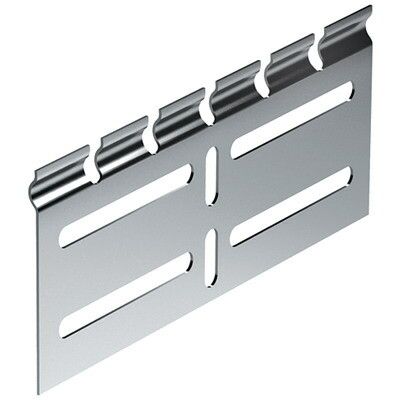

Соединитель регулируемый горизонтальный внешний. H80 | LP0081 DKC ДКС

Соединитель регулируемый горизонтальный внешний H80 от DKC (ДКС), артикул lp0081, предназначен для гибкой сборки трасс лестничных лотков L5 Combitech в горизонтальной плоскости. Устройство обеспечивает точную настройку угла поворота и надёжное крепление на лотках высотой 80 мм.

Назначение и область применения

Соединитель регулируемый горизонтальный внешний H80 используется для изменения направления трассы лестничных лотков L5 Combitech без разрезания или сварки. Применяется там, где требуется плавный горизонтальный изгиб - например, вокруг колонн, перегородок или при изменении маршрута кабельной трассы. Подходит для промышленных объектов, энергообъектов, транспорта и автоматизации.

Технические характеристики

• Тип изделия: соединитель регулируемый горизонтальный внешний
• Высота совместимых лотков: 80 мм
• Тип соединения: винтовой - фиксация через монтажные отверстия
• Материал корпуса: нержавеющая сталь
• Покрытие: оцинковка горячим способом (метод Сендзимира)
• Цвет: серый
• Климатическое исполнение: УХЛ2 - температур от −40 C до +40 C и повышенной влажности
• Тип шарнира: шарнирное - позволяет регулировать угол поворота
• Модель: продольный соединитель

Совместимость и монтаж

Соединитель регулируемый горизонтальный внешний H80 совместим исключительно с лотками серии L5 Combitech высотой 80 мм. Крепится снаружи боковой стенки лотка с помощью болтов и гаек (не входят в комплект). Шарнирный механизм позволяет выставлять угол между 0° и +-15° без усилий. Для установки необходимо предварительно просверлить отверстия в лотке, совпадающие с отверстиями на соединителе. Монтаж выполняется после окончательной расстановки лотков.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозийной стойкости для промышленного оборудования. Оцинковка по методу Сендзимира гарантирует долгую защиту от ржавчины даже в условиях повышенной влажности. Климатическое исполнение УХЛ2 допускает применение в закрытых помещениях с контролируемым микроклиматом, включая холодильные камеры и сырые цеха.

Преимущества

• Горизонтальная регулировка угла без демонтажа участка трассы
• Нержавеющая сталь и оцинковка обеспечивают длительный срок службы
• Фиксация винтом - не требует специального инструмента
• Совместимость с оригинальными элементами системы L5 Combitech
• Не деформируется при нагрузке - сохраняет форму при затяжке

Ограничения применения

• Не для вертикальных поворотов - только горизонтальные изгибы
• Подходит только для лотков высотой 80 мм; несовместим с другими размерами
• Не рекомендуется использовать вне помещений без защиты от осадков - хотя покрытие защищает, сама система L5 Combitech не предназначена для открытого воздуха
• Запрещено использование с лотками других производителей - риск потери герметичности и жёсткости крепления

Примеры использования

• Обход технологических трубопроводов в цехах химической промышленности
• Переход кабельной трассы вокруг опор здания в офисном комплексе
• Создание плавного контура в системе питания конвейера на пищевом предприятии
• Аксессуар для модульной доработки существующих трасс без замены основных секций

Практические советы

• Перед монтажом проверьте, что внутренняя поверхность лотка и соединителя не имеют повреждений - они влияют на контакт и проводимость
• Используйте болты M6 или аналогичные по размеру - не переусиливайте затяжку, чтобы не деформировать шарнир
• При необходимости многократной регулировки смажьте шарнирную часть графитовой смазкой - это увеличит срок службы механизма
• Соединитель регулируемый горизонтальный внешний H80 лучше всего комбинировать с такими же элементами от DKC (ДКС) - это гарантирует одинаковые допуски и совместимость всех деталей
• Для сложных трасс используйте несколько таких соединителей - не пытайтесь сделать большой радиус одним элементом
