Соединитель внешний GTO 80 LI | LG8200 DKC ДКС

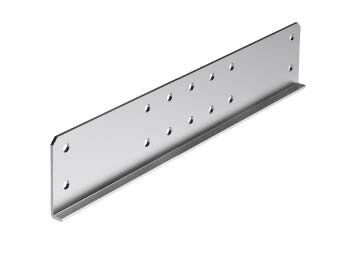

Соединитель внешний для лестничного лотка GTO H=80 мм от DKC (ДКС), артикул lg8200, предназначен для надёжного шарнирного соединения лестничных лотков высотой 80 мм в системе L5 Combitech. Изделие обеспечивает сохранение целостности кабельной трассы при механических нагрузках и используется там, где требуется гибкость и прочность соединений.

Назначение и область применения

Соединитель внешний для лестничного лотка GTO H=80 мм применяется для соединения двух соседних лотков в кабельной трассе, особенно на участках с повышенными механическими нагрузками - например, на длинных пролётах, в зонах с вибрациями или при необходимости компенсации температурных деформаций. Подходит для прокладки силовых и управляющих кабелей в промышленных помещениях, на объектах энергетики, транспорте и производстве.

Технические характеристики

• Высота кабеленесущей системы: 80 мм - совместим с лотками L5 Combitech этой же высоты;
• Тип соединения: шарнирное - позволяет компенсировать небольшие перепады и углы монтажа;
• Материал: нержавеющая сталь - обеспечивает долговечность и устойчивость к коррозии;
• Покрытие: оцинковка горячим способом по технологии Сендзимира - равномерное, плотное антикоррозийное покрытие;
• Толщина проволоки лотка: 2,5 мм - соответствует требованиям к жёсткости и несущей способности системы L5 Combitech;
• Цвет: серый - стандартный цвет оцинкованной стали;
• Исполнение: продольный соединитель - монтируется вдоль оси лотка, не изменяет направление трассы;
• Производство: непрерывное холодное цинкование - повышает адгезию цинка и срок службы.

Совместимость и монтаж

Соединитель lg8200 совместим исключительно с лестничными лотками L5 Combitech высотой 80 мм. Устанавливается поверх верхней части лотков - фиксируется болтами через предварительно просверленные отверстия. Шарнирный механизм допускает небольшую angularную свободу (до +-5°), что упрощает выравнивание при монтаже на неровных поверхностях. Для герметичности и защиты от влаги рекомендуется использовать уплотнители, если трасса проходит во влажных средах.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости, характерным для промышленных кабельных систем. Материалы и технология изготовления обеспечивают соответствие ГОСТ Р 50571 и DIN 41920 для кабельных лотков. Нержавеющая сталь и оцинковка по Сендзимиру снижают риск возникновения электрохимической коррозии при контакте с другими металлическими элементами.

Преимущества

• Шарнирное соединение - позволяет легко адаптироваться к изменениям в плоскости монтажа без дополнительных уголков;
• Увеличенная несущая способность - благодаря усиленному профилю и толщине материала поддерживает нагрузку на длинных пролётах;
• Долговечность - сочетание нержавеющей стали и качественного цинкования защищает от ржавчины даже в агрессивных условиях;
• Простота установки - не требует сварки, крепится стандартными болтами, доступна для быстрого обслуживания.

Ограничения применения

• Не предназначена для поперечных соединений - только для продольного удлинения лотка;
• Не подходит для лотков другой высоты - использование с 100 мм или 60 мм лотками невозможно;
• Не является водонепроницаемым решением - при необходимости герметизации требуется дополнительная прокладка;
• Не рекомендуется для применения в средах с постоянным воздействием открытого огня или экстремально высоких температур (>+150C).

Примеры использования

• Промышленные цеха с конвейерными линиями - где кабели проходят по длинным прямым участкам с возможной вибрацией;
• Энергообъекты - для прокладки кабелей в турбинных отделениях, где важна надёжность и стойкость к коррозии;
• Железнодорожные станции - при прокладке сигнализационных и управляющих кабелей вдоль путей;
• Объекты с частыми ремонтами - удобен для демонтажа и замены участков трассы без полного вскрытия.

Практические советы

• Перед монтажом проверьте, чтобы все лотки имели одинаковую высоту - 80 мм - и были одного типа (L5 Combitech);
• Затягивайте болты равномерно, не переусердствуя - избыточный момент может деформировать шарнир;
• На участках с большими пролётами используйте два соединителя на каждые 3–4 метра лотка для распределения нагрузки;
• При работе в химически активных средах регулярно проверяйте состояние цинкового слоя - при появлении белых пятен (белой ржавчины) рекомендуется дополнительная обработка антивандальным составом;
• Артикул lg8200 всегда заказывайте в паре с лотками того же бренда - DKC (ДКС) - для гарантированной совместимости.
