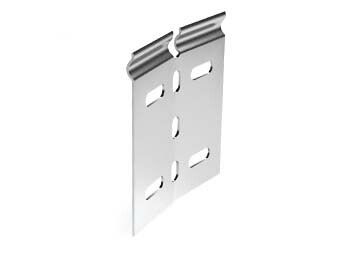

Соединитель регулируемый горизонтальный внутренний. H80 | LP0080 DKC ДКС

Соединитель регулируемый горизонтальный внутренний H80 от DKC (ДКС), артикул lp0080, предназначен для гибкой сборки кабельной трассы в горизонтальной плоскости внутри системы L5 Combitech. Он обеспечивает точную настройку угла поворота между лотками высотой 80 мм, сохраняя целостность защиты кабелей.

Назначение и область применения

Соединитель регулируемый горизонтальный внутренний H80 используется для создания плавного изгиба кабельной трассы в горизонтальной плоскости. Применяется исключительно в составе системы L5 Combitech с кабельными лотками высотой 80 мм. Подходит для монтажа в помещениях с повышенной влажностью, перепадами температур и требовательными условиями эксплуатации благодаря классу климатического исполнения УХЛ2. Часто встречается на объектах с жесткими требованиями к надежности: промышленные цеха, энергообъекты, транспортные терминалы.

Технические характеристики

• Тип соединения: шарнирное - позволяет изменять угол поворота без демонтажа
• Высота совмещаемых лотков: 80 мм - точно соответствует стандартным лоткам L5 Combitech
• Материал корпуса: нержавеющая сталь - устойчивость к коррозии и механическим воздействиям
• Покрытие: оцинковка горячим способом по методу Сендзимира - равномерный слой цинка, защищающий от ржавчины даже при порезах
• Огнестойкость: да - выдерживает контакт с открытой пламенной зоной до предела нормированного времени
• Цвет: серый - единообразное оформление всей системы L5 Combitech
• Климатическое исполнение: УХЛ2 - работает при температурах от −40C до +40C и в условиях повышенной влажности

Совместимость и монтаж

Соединитель регулируемый горизонтальный внутренний H80 совместим только с кабельными лотками серии L5 Combitech высотой 80 мм. Крепление осуществляется через два монтажных отверстия размером 20×7 мм - они позволяют фиксировать элемент болтами M8 или M10. Для правильной установки необходимо соблюдать шаг крепления, указанный в руководстве L5 Combitech. Шарнирный механизм допускает регулировку угла поворота +-15° относительно осевой линии. Монтаж выполняется после окончательной расстановки лотков; перед затяжкой проверьте свободное перемещение соединителя.

Безопасность и стандарты

Соединитель соответствует требованиям к огнестойкости согласно ГОСТ Р 53319-2009. Сертифицирован для работы в средах с риском возгорания. Покрытие по методу Сендзимира соответствует ISO 1461 и EN 10346, что гарантирует долговечность в агрессивных условиях. Нержавеющая сталь и оцинковка обеспечивают соответствие экологическим нормам RoHS.

Преимущества

• Гибкая регулировка угла - позволяет адаптировать трассу под существующую конфигурацию без замены лотков
• Два уровня защиты - сочетание нержавеющей стали и холодной оцинковки увеличивает срок службы в 2–3 раза по сравнению с обычной оцинковкой
• Фиксация винтом - исключает необходимость сварки, снижает время монтажа и риски повреждения покрытия
• Единая система - полностью интегрирован в комплектацию L5 Combitech, все элементы взаимозаменяемы

Ограничения применения

• Не для вертикальных поворотов - предназначен только для горизонтальных изгибов
• Не совместим с лотками других серий или высотой отличной от 80 мм
• Запрещено использовать в местах постоянного контакта с открытым огнем - огнестойкость рассчитана на временное воздействие
• Не рекомендуется применять в химически агрессивных средах с высоким содержанием кислот/щелочей - хотя материал устойчив, длительный контакт может повредить покрытие

Примеры использования

• Переход трассы вокруг колонны в производственном цехе
• Обход технологических трубопроводов на этаже завода
• Сборка кабельной сети в распределительных пунктах с ограниченным пространством
• Монтаж в подземных каналах с возможным попаданием воды

Практические советы

• Перед монтажом проверьте, чтобы лотки были установлены строго параллельно - иначе соединитель будет работать на излом
• Используйте болты с пластиковыми или резиновыми шайбами - это снизит уровень вибраций и продлит срок службы
• При необходимости частичной модификации трассы - не используйте силовые рычаги для изменения угла; регулировка должна происходить мягким движением рук
• Артикул lp0080 всегда заказывается в паре с другими элементами L5 Combitech - так гарантировано совпадение цвета, материала и нагрузочных характеристик
