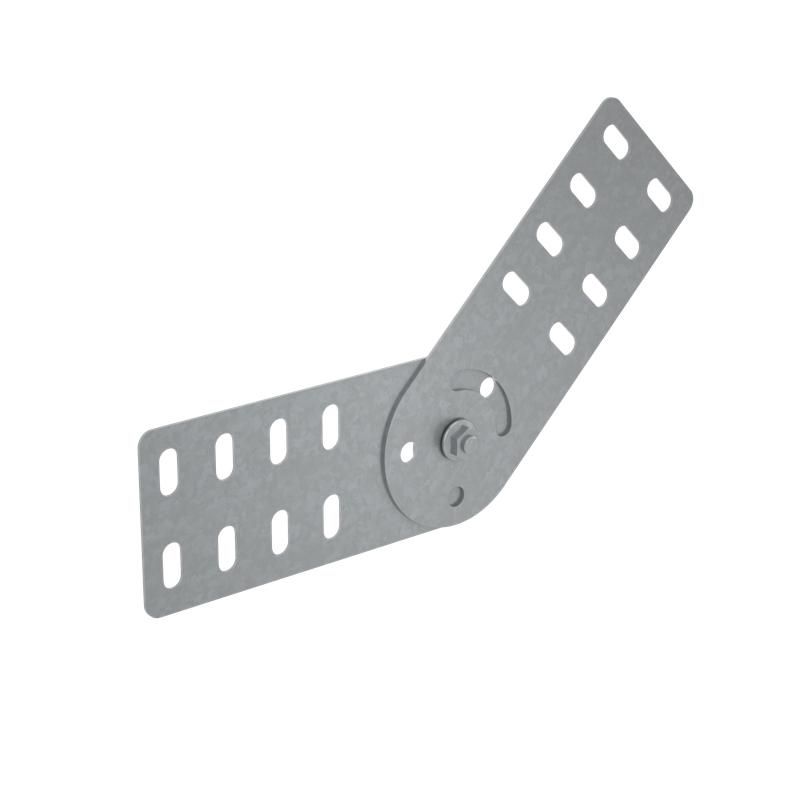

Шарнирный соединитель для борта 80 мм "ПЛЮС" INOX304 | SH2plus КМ - профиль КМ-Профиль INOX PL6506

Шарнирный соединитель для борта 80 мм INOX304, КМ-профиль - это надёжный элемент для создания гибких кабельных трасс из листовых лотков, способный принимать любые углы в вертикальной плоскости. Выполнен из нержавеющей стали AISI304, он выдерживает агрессивные среды и повышенную влажность, что делает Шарнирный соединитель для борта 80 мм INOX304, КМ-профиль идеальным решением для пищевых, медико-биологических и морских объектов.

Назначение и область применения

Этот соединитель используется для формирования поворотов кабельного лотка в вертикальной плоскости под любым углом - без необходимости жёсткого фиксированного изгиба. Подходит для систем, где требуется изменение направления трассы между горизонтальными и вертикальными участками. Применяется там, где важна долговечность и чистота: на пищеблоках, в операционных, на химпроизводствах, в портовых зонах и других местах с высокой влажностью, агрессивными моющими средствами или соляной коррозией.

Технические характеристики

• Тип изделия: шарнирный соединитель
• Высота борта: 80 мм - совместим с лотками такого же размера
• Материал: нержавеющая сталь AISI304 (INOX304)
• Толщина стенки: 1,2 мм - обеспечивает достаточную жёсткость без избыточного веса
• Тип соединения: винтовой разъём - позволяет собирать и разбирать конструкцию без сварки
• Вертикальное шарнирное соединение: да - возможность регулировки угла до 180°
• Огнестойкость: да - материал не поддерживает горение, сохраняет целостность при нагреве
• Покрытие: отсутствует - поверхность матовая серая, без лака или цинка
• Цвет: серый - естественный цвет нержавеющей стали

Совместимость и монтаж

Шарнирный соединитель для борта 80 мм INOX304, КМ-профиль совместим с листовыми кабельными лотками серии КМ-профиль высотой 80 мм. Устанавливается на торец борта лотка - два соединителя фиксируют один лоток между двумя другими, образуя угол. Монтаж выполняется с помощью винтового разъёма: достаточно затянуть болты равномерно, чтобы исключить перекос. Для герметичности рекомендуется использовать уплотнители (дополнительно). Соединитель не требует специального оборудования - работает с обычным ключом.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по устойчивости к климатическим воздействиям. Нержавеющая сталь AISI304 не содержит токсичных компонентов, безопасна для контакта с продуктами питания и медикаментами. Огнестойкость подтверждается материалом - при возгорании соединитель не выделяет токсичных газов и не теряет механическую прочность до температур выше 800 C.

Преимущества

• Устойчивость к коррозии - подходит для постоянного контакта с водой, паром, кислотами и щелочами
• Не требует окраски или антикоррозийной обработки - снижает расходы на обслуживание
• Гибкость установки - можно менять угол после монтажа, если меняется трассировка
• Легко демонтировать - винтовое соединение позволяет заменить часть трассы без резки
• Соответствие санитарным нормам - гладкая поверхность легко моется, не задерживает бактерии

Ограничения применения

• Не предназначена для горизонтальных поворотов - только вертикальная ось
• Работает только с лотками высотой 80 мм - несовместим с другими размерами
• Не имеет встроенной защиты от внешних ударов - при сильном механическом воздействии возможна деформация
• Не следует применять в условиях постоянного давления воды (например, подводные системы) - хотя IP-класс не указан, изделие не является герметичным

Примеры использования

• Переход с горизонтальной трассы на вертикальную в цехе по производству молочных продуктов
• Обход трубопроводов в больничных помещениях с частой дезинфекцией
• Прокладка кабелей вдоль морского причала - устойчивость к солёному туману
• Формирование петлевых маршрутов вокруг технологического оборудования на химзаводе

Практические советы

• При сборке проверьте, чтобы все винты были затянуты равномерно - перекос вызывает нагрузку на борт лотка
• Для длительной эксплуатации в агрессивной среде периодически протирайте соединитель мягкой тканью - даже нержавейка может накапливать налёты
• Не используйте этот соединитель как опору - он не рассчитан на нагрузку, кроме массы самого кабельного лотка
• Если нужна герметизация, комбинируйте с уплотнительными прокладками (не входят в комплект)
• Артикулы sh2plus inox, pl6506, sh2plus inox304 - это разные обозначения одного и того же изделия; выбирайте по удобству заказа
