Соединительная пластина усиленная для борта 80 мм "ПЛЮС" INOX304 | SPD2plus КМ - профиль КМ-Профиль PL12164

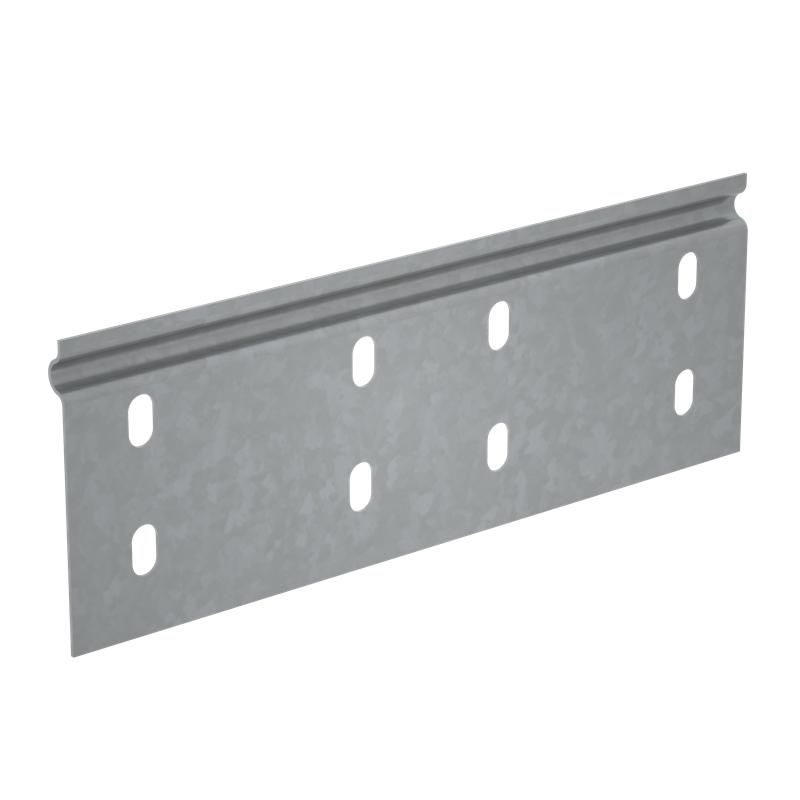

Соединительная пластина усиленная для борта 80 мм INOX304 SPD2plus КМ-профиль - это надёжный элемент для соединения секций кабельных лотков с высотой борта 80 мм, обеспечивающий механическую прочность и долговечность кабельной трассы в агрессивных условиях. Выполненная из нержавеющей стали AISI304, эта пластина применяется там, где важны коррозионная стойкость и огнестойкость.

Назначение и область применения

Соединительная пластина усиленная для борта 80 мм INOX304 SPD2plus КМ-профиль используется для стыковки прямых участков кабельных лотков в местах однотипных окончаний. Она повышает жёсткость и несущую способность всей трассы, особенно при нагрузках на растяжение и изгиб. Подходит для систем, требующих герметичности, чистоты и устойчивости к воздействию влаги, химикатов и перепадов температур.

• Применяется в пищевой и фармацевтической промышленности
• Устанавливается на химических производствах и водоочистных сооружениях
• Подходит для морских портов, прибрежных зон и других зон с повышенной влажностью
• Используется в промышленных, коммерческих и гражданских объектах

Технические характеристики

• Материал: нержавеющая сталь AISI304 (INOX304)
• Высота борта лотка: 80 мм
• Толщина металла: 1 мм
• Тип соединения: винтовой разъём
• Исполнение: продольный соединитель
• Огнестойкость: да
• Поверхность: необработанная (без дополнительного покрытия)
• Цвет: серый
• Совместимость: с кабельными лотками КМ-профиль серии SPD2plus

Совместимость и монтаж

Соединительная пластина усиленная для борта 80 мм INOX304 SPD2plus КМ-профиль совместима исключительно с кабельными лотками той же серии и высоты - 80 мм. Установка выполняется на торцах двух смежных лотков: пластина располагается с внутренней стороны бортов, фиксируется болтами через предварительно просверленные отверстия. Для обеспечения плотного контакта рекомендуется использовать болты того же класса corrosion resistance, что и материал пластины - A2/A4.

Перед монтажом проверьте соответствие геометрии лотков - допуск на параллельность и плоскостность должен соответствовать требованиям ГОСТ 15150-69. Напряжение затяжки винтов - до 2–3 Нм, чтобы не деформировать тонкий металл (1 мм).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению и категории размещения, что гарантирует работу в условиях повышенной влажности, агрессивных сред и широкого температурного диапазона. Материал AISI304 подтверждает огнестойкость и самозатухание при нагреве. Отсутствие покрытия снижает риск отслоений и выделения вредных веществ - важно для помещений с жёсткими санитарными нормами.

Преимущества

• Высокая коррозионная стойкость благодаря нержавеющей стали AISI304
• Увеличенная несущая способность за счёт усиленной конструкции
• Огнестойкость - безопасна при возгораниях и перегревах
• Легко моется и не накапливает загрязнения - идеально для чистых зон
• Не требует защиты от внешних факторов - не нуждается в краске или лаке

Ограничения применения

• Не предназначен для поперечных соединений - только для продольного стыка
• Работает только с лотками высотой 80 мм; несовместима с другими размерами
• Не имеет IP-защиты - не заменяет герметизирующие элементы при необходимости водонепроницаемости
• Не рекомендовано применение в средах с постоянным воздействием концентрированных кислот (например, HCl, HNO₃ выше 30%) - возможна точечная коррозия
• Толщина 1 мм не позволяет использовать её как самостоятельную несущую конструкцию - только как соединительный элемент

Примеры использования

• Стыковка двух прямых лотков в цехе по производству молочных продуктов
• Обустройство кабельной трассы в лаборатории фармацевтики с частой мойкой оборудования
• Прокладка силовых кабелей вдоль береговой линии на причале морского терминала
• Сборка трассы в химическом реакторном отделении с агрессивными парами

Практические советы

• При заказе убедитесь, что лотки имеют одинаковый тип кромки - пластина работает только с лотками серии SPD2plus
• Для длительной эксплуатации в морской зоне периодически осматривайте места крепления на предмет начальной коррозии - даже AISI304 может подвергаться атмосферному воздействию при плохом проветривании
• Запрещено использовать пластины с поврежденными кромками - они нарушают равномерность распределения нагрузки
• При сборке длинных трасс используйте эту пластину каждые 2–3 метра, чтобы избежать прогиба
• Не закручивайте винты слишком сильно - тонкая стенка (1 мм) легко деформируется, что снижает контакт и прочность
