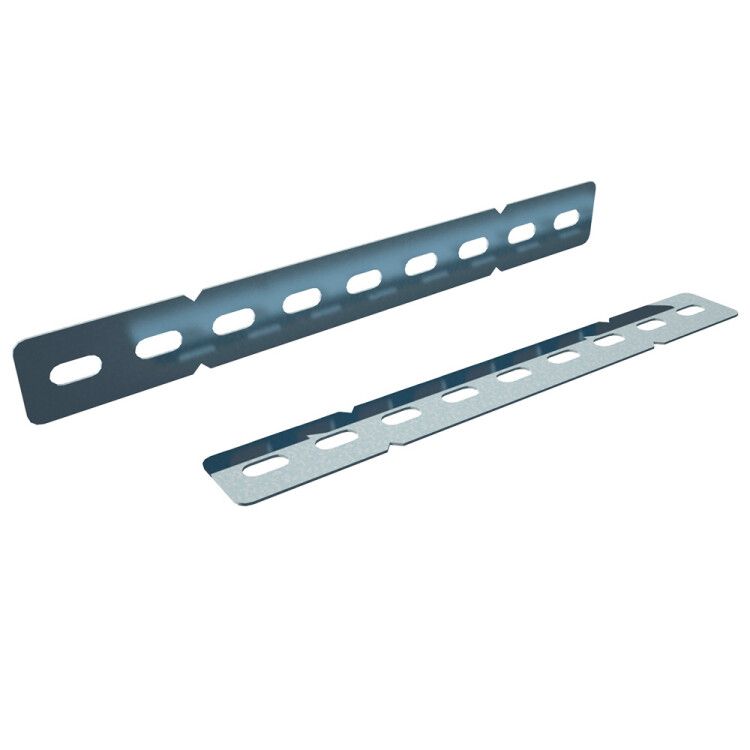

Соединитель перфорированный INOX | PSP КМ-профиль INOX304 LO8156

Соединитель перфорированный из нержавеющей стали INOX304 для кабельных лотков КМ-профиль - это надёжный элемент для сборки горизонтальных и поворотных участков проволочных лотков в агрессивных средах. Продукт совместим с комплектом SK20 и предназначен для промышленного использования там, где важны коррозионная стойкость и огнестойкость.

Назначение и область применения

Соединитель перфорированный из нержавеющей стали INOX304 для кабельных лотков КМ-профиль применяется для соединения двух секций проволочного лотка по длине. Он обеспечивает прочную и герметичную связь, сохраняющую целостность трассы при механических нагрузках. Подходит для установки в условиях повышенной влажности, воздействия химикатов, частых мойек и температурных колебаний.

• Основные области: пищевая и фармацевтическая промышленность, химические производства, судостроение, порты, объекты с требованием к гигиене.
• Работает в системах с проволочными лотками шириной 50–600 мм и толщиной проволоки 4–5 мм.
• Не предназначена для вертикального соединения или изменения уровня лотка - только продольное соединение.

Технические характеристики

• Материал: Нержавеющая сталь AISI304 (INOX304) - устойчива к коррозии, кислотам, щелочам и солям.
• Толщина стенки: 1,5 мм - достаточна для жёсткости без избыточного веса.
• Тип соединения: Винтовой разъём - позволяет собирать и разбирать конструкцию без сварки.
• Огнестойкость: Да - материал не поддерживает горение, соответствует требованиям пожарной безопасности.
• Горизонтально-поворотный: Да - допускает углы до 90° при правильном монтаже с другими элементами системы.
• Климатическое исполнение: М1/О5 - работает при температурах от −50C до +50C, в условиях повышенной влажности и запылённости.
• Покрытие: Без покрытия - поверхность матовая серая, не окрашена, не имеет антикоррозийного слоя - защищается самим материалом.
• Ширина лотка: Совместим с лотками 50–600 мм.
• Подходит для проволочного лотка: Только с толщиной проволоки 4–5 мм.

Совместимость и монтаж

Соединитель перфорированный из нержавеющей стали INOX304 для кабельных лотков КМ-профиль работает исключительно в паре с соединительным комплектом SK20. Сам по себе он не крепится к основанию - служит лишь для стыковки двух лотков.

• Устанавливается внутрь торцов лотков, выравнивая их по плоскости.
• Фиксируется болтами из комплекта SK20 - не используйте другие крепления.
• Запрещено использовать с металлическими или пластиковыми лотками другого типа - только с проволочными КМ-профилями.
• Посадочные отверстия рассчитаны под стандартный шаг проволоки - несовместим с лотками с другим шагом или толщиной проволоки.

Безопасность и стандарты

Соединитель перфорированный из нержавеющей стали INOX304 для кабельных лотков КМ-профиль соответствует ГОСТ 15150-69 по климатическому исполнению M1/O5. Материал AISI304 подтверждён на соответствие нормам пищевой и медтехники (EN 10088-1, ASTM A240). Огнестойкость проверена в рамках требований к кабельным системам в помещениях категории А и Б.

Преимущества

• Высокая долговечность - не ржавеет даже при постоянном контакте с водой и моющими средствами.
• Легко обслуживается - можно демонтировать и заменить без повреждения лотка.
• Стабильная проводимость - не создаёт помех в цепях заземления благодаря сплошному металлическому контакту.
• Не требует специального ухода - достаточно периодической протирки от пыли и осадков.

Ограничения применения

• Не подходит для вертикальных переходов - требуется другой тип крепления.
• Не совместим с лотками других производителей, кроме КМ-профиль.
• Не рекомендован для установки в местах с ударными нагрузками - например, рядом с работающим оборудованием, вызывающим вибрацию выше 10 Гц.
• Не следует применять в средах с концентрацией хлора более 200 ppm - возможна точечная коррозия.
• Не является изолирующим элементом - все кабели должны иметь собственную изоляцию.

Примеры использования

• Сборка трассы для кабелей питания в цехе по производству молока - где необходимы регулярные мойки и чистота.
• Прокладка сигнальных линий на причальной зоне порта - противостояние солёному туману и брызгам.
• Обустройство кабельных путей в лаборатории фармацевтики - где используются спиртовые растворы и дезинфекторы.
• Электроснабжение оборудования на химическом заводе - при наличии агрессивных паров и капель кислот.

Практические советы

• Перед монтажом проверьте, что ширина лотка точно попадает в диапазон 50–600 мм - отклонение даже на 5 мм снижает плотность соединения.
• Используйте только оригинальный комплект SK20 - сторонние болты могут не обеспечить нужного усилия затяжки.
• При монтаже на длинных трассах оставляйте компенсационный зазор 2–3 мм на каждый 10 метров - металл расширяется при нагреве.
• Не закручивайте болты до упора - оставьте лёгкий люфт, чтобы избежать деформации профиля.
• Проверяйте контакт между соединителем и лотком - при плохом контакте может возникнуть проблема с заземлением всей трассы.
