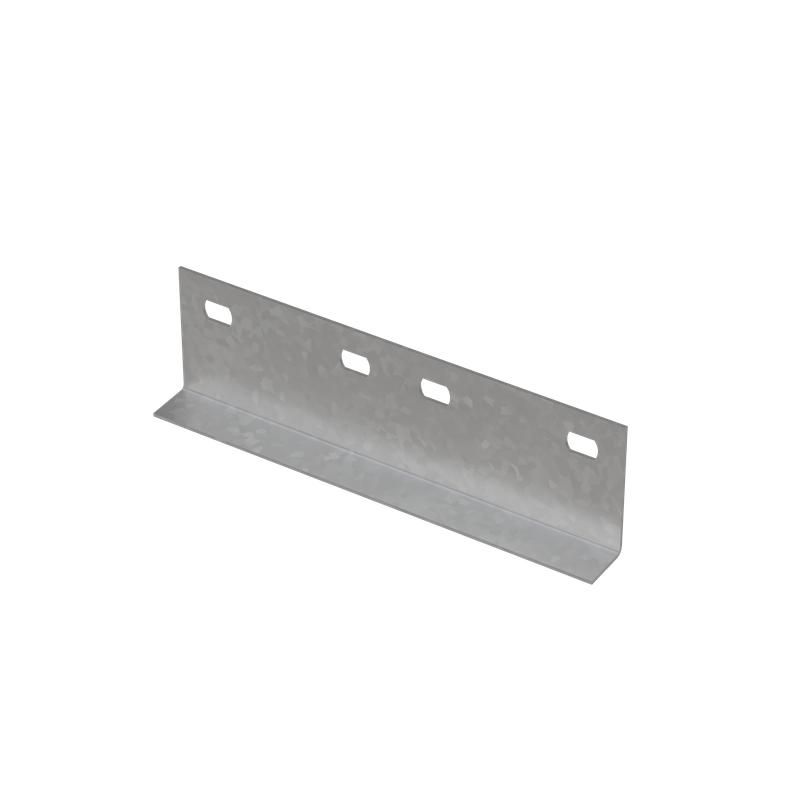

Соединительная пластина для лестничного лотка H80 s:2,0 мм INOX304 N | LSPU2 КМ - профиль КМ-Профиль LO41228

Соединительная пластина для лестничного лотка H80 толщина 2,0 мм INOX304 N от КМ-Профиля предназначена для надёжного соединения секций лестничного кабельного лотка в условиях повышенной влажности, агрессивных сред и механических нагрузок. Материал - нержавеющая сталь AISI304 - обеспечивает долговечность даже в экстремальных условиях.

Назначение и область применения

Соединительная пластина для лестничного лотка H80 используется для стыковки отрезков лестничного лотка вдоль трассы. Подходит там, где требуется прочное соединение - например, в точках перехода, перегрузок или изменений направления трассы. Применяется в системах прокладки кабелей на объектах с особыми требованиями к безопасности и коррозионной стойкости: пищевых и фармацевтических производствах, химических цехах, портах, прибрежных зонах, а также в помещениях с частой мойкой и высокой влажностью.

Технические характеристики

• Толщина материала: 2 мм - обеспечивает жёсткость и сопротивление деформации при сборке и эксплуатации;
• Высота лотка: 80 мм - совместима с лестничными лотками этой габаритной серии;
• Материал: нержавеющая сталь AISI304 (INOX304) - устойчива к коррозии, воздействию солей, кислот, щелочей и высоких температур;
• Тип соединения: винтовой разъём - позволяет собирать и разбирать соединение без сварки;
• Исполнение: продольный соединитель - предназначен для соединения лотков в одном направлении, без поворотов;
• Поверхность: необработанная - без антикоррозийного или декоративного покрытия, сохраняет естественную структуру металла;
• Цвет: серый - цвет натуральной нержавеющей стали.

Совместимость и монтаж

Соединительная пластина для лестничного лотка H80 толщина 2,0 мм INOX304 N совместима исключительно с лестничными лотками того же типа и высоты (80 мм). Устанавливается на торцах двух смежных секций лотка. Для монтажа требуются болты и гайки соответствующего размера - они не входят в комплект. Рекомендуется использовать крепёж из нержавеющей стали того же класса (AISI304) для предотвращения гальванической коррозии. Пластина крепится с обеих сторон лотка - по вертикальным стенкам. Не применяется для угловых или T-образных соединений.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по устойчивости к климатическим факторам. Материал AISI304 отвечает нормам для контакта с продуктами питания и медикаментами (по ISO 15510 и FDA). Отсутствие покрытия снижает риск выделения вредных веществ - подходит для чистых помещений.

Преимущества

• Устойчивость к коррозии - срок службы до 20+ лет в агрессивных средах;
• Высокая механическая прочность - выдерживает нагрузки от веса кабелей и внешних воздействий;
• Простота обслуживания - можно легко демонтировать для проверки или замены участка трассы;
• Подходит для санитарных зон - не накапливает бактерии, легко моется;
• Работает при широком диапазоне температур - от -40C до +800C (кратковременно).

Ограничения применения

• Не предназначен для горизонтального соединения лотков под углом - только продольное;
• Не рекомендуется применять в средах с постоянным воздействием концентрированных хлоридов (например, морская вода без защиты);
• Не заменяет сварные соединения в зонах с динамическими нагрузками выше 150 Н/м² - для таких условий нужна усиленная конструкция;
• Не имеет встроенной герметизации - при необходимости защиты от воды следует использовать дополнительные уплотнители.

Примеры использования

• Стыковка секций лотка в цехе по производству молочных продуктов - где регулярно проводят мойку водой под давлением;
• Прокладка силовых кабелей в химическом цехе - где есть пары кислот и щелочей;
• Кабельная трасса на причале - в условиях высокой влажности и солёного воздуха;
• Обвязка оборудования в больницах - где важна чистота и легкость дезинфекции.

Практические советы

• Перед установкой проверьте внутренний профиль лотка - он должен точно совпадать с формой пластины;
• Используйте только болты M6–M8 с шайбами - меньшие диаметры не обеспечивают достаточной жёсткости;
• Затягивайте крепёж равномерно - перекос может вызвать деформацию лотка;
• При длительном использовании вне помещений - периодически осматривайте места соединений на предмет накопления соли или грязи;
• Эта модель - не для быстрого монтажа: если нужны частые переустановки, рассмотрите варианты с защёлками (но они менее прочные).
