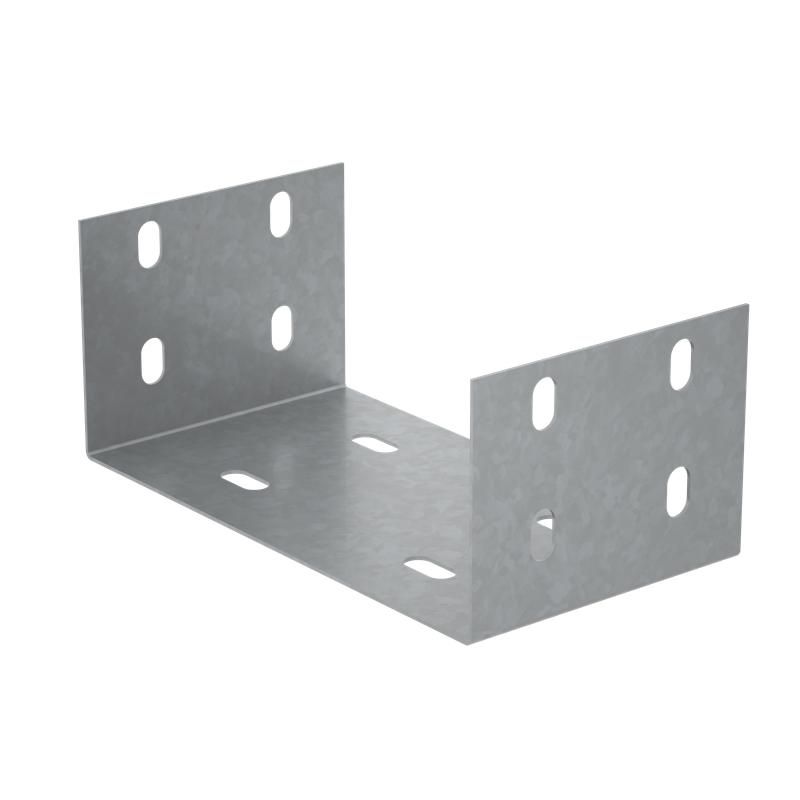

Соединительная пластина П-образная для лотка 100х400 мм "ПЛЮС" INOX304 | SPplus100-400 КМ - профиль КМ-Профиль PL4804

Соединительная пластина П-образная для лотка 100х400 мм INOX304 SPplus100-400 КМ-профиль обеспечивает надёжное механическое соединение секций кабельных лотков из нержавеющей стали. Продукт предназначен для промышленных объектов с повышенными требованиями к коррозионной стойкости и огнестойкости, особенно там, где важна долговечность кабельных трасс.

Назначение и область применения

Соединительная пластина П-образная для лотка 100х400 мм INOX304 SPplus100-400 КМ-профиль применяется для соединения прямых участков кабельных лотков шириной 400 мм в местах их стыков. Она формирует жёсткий и герметичный переход между секциями, сохраняя целостность трассы. Подходит для установки на горизонтальных и вертикальных поверхностях. Идеально для условий с высокой влажностью, агрессивными средами и требованием к гигиене - пищевые производства, фармацевтика, химические заводы, портовые и прибрежные объекты.

Технические характеристики

• Материал: нержавеющая сталь AISI 304 (INOX304)
• Габариты: 100 × 400 мм
• Толщина стенки: 1 мм
• Тип соединения: винтовой разъём - болты и гайки для крепления к бортам лотка
• Исполнение: продольный соединитель - выравнивает и усиливает стык вдоль лотка
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Покрытие поверхности: необработанная - матовая серая поверхность без антикоррозийного или декоративного покрытия
• Цвет: серый

Совместимость и монтаж

Соединительная пластина SPplus100-400 КМ-профиль совместима исключительно с кабельными лотками серии КМ-Профилю шириной 400 мм. Для монтажа требуется предварительно подготовить торцы лотков - они должны быть ровными и параллельными. Пластину устанавливают сверху и снизу стыка, фиксируя четырьмя винтами через отверстия в бортах лотка. Монтаж выполняется с использованием стандартных инструментов: шлицевой или крестовой отвёртки, ключей. Убедитесь, что болты затянуты равномерно - перекос может повредить профиль лотка.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по устойчивости к климатическим воздействиям. Нержавеющая сталь AISI 304 обеспечивает безопасную работу в условиях повышенной влажности, контакта с моющими средствами и агрессивными веществами. Отсутствие покрытия снижает риск отслоений и загрязнений - важно для санитарных зон. Пластину можно использовать в системах с классом огнестойкости до EI 60.

Преимущества

• Высокая коррозионная стойкость - нержавеющая сталь AISI 304 не ржавеет даже при постоянном контакте с водой и химикатами
• Устойчивость к высоким температурам - не деформируется при нагреве до +800 C
• Механическая прочность - толщина 1 мм гарантирует устойчивость к нагрузкам и вибрациям
• Легко обслуживается - поверхность легко протирается, не задерживает грязь
• Поддерживает единый стиль трассы - совместима с другими элементами системы КМ-Профилю

Ограничения применения

• Не предназначена для соединения лотков других ширин - только 400 мм
• Не подходит для угловых или поворотных соединений - только прямые стыки
• Отсутствие защитного покрытия делает её чувствительной к царапинам - при монтаже избегайте ударов металлическими инструментами
• Не рекомендуется для внешней установки под открытым небом без защиты от осадков - хотя сталь устойчива, длительное воздействие солёного воздуха требует регулярного контроля

Примеры использования

• Фармацевтический цех: соединение лотков в зоне мойки оборудования
• Рыбоперерабатывающий завод: трассировка кабелей в сыром помещении
• Химический комплекс: прокладка силовых кабелей рядом с трубопроводами с агрессивными жидкостями
• Портовое хранилище: кабельные пути вблизи причалов с высокой влажностью и солёным туманом

Практические советы

• Перед монтажом проверьте, чтобы внутренние кромки лотков были без заусенец - иначе пластину будет сложно плотно прижать
• Используйте болты из нержавеющей стали того же типа (AISI 304) - смешивание материалов вызывает гальваническую коррозию
• При необходимости - после монтажа промойте место стыка чистой водой, чтобы удалить следы пыли и металлической стружки
• Для длинных трасс используйте эту пластину каждые 1–2 метра - частые соединения увеличивают жёсткость всей системы
• SPplus100-400 КМ-профиль - часть единой системы; сочетается с крышками, уголками и кронштейнами той же серии
