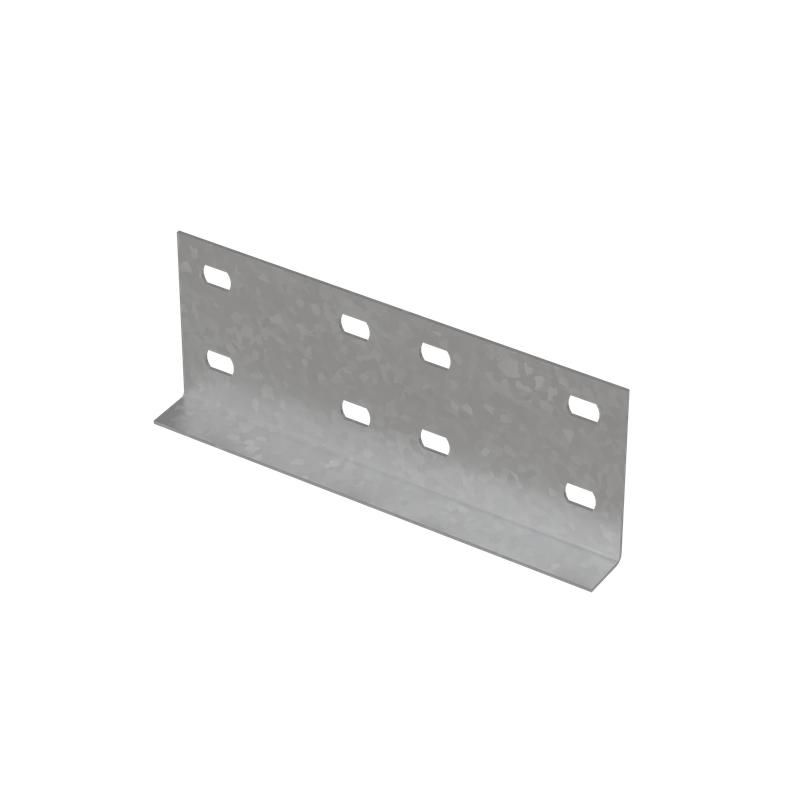

Соединительная пластина для лестничного лотка H100 s:1,2 мм INOX304 N | LSP3 КМ - профиль КМ-Профиль LO41213

Соединительная пластина для лестничного лотка H100 мм, толщина 1,2 мм, INOX304 N, КМ-профиль - элемент для надёжного соединения секций лестничного кабельного лотка в условиях повышенной влажности, агрессивных сред и механических нагрузок. Изделие выполнено из нержавеющей стали AISI304 и предназначено для промышленных, медицинских и морских объектов.

Назначение и область применения

Соединительная пластина для лестничного лотка H100 мм, толщина 1,2 мм, INOX304 N, КМ-профиль используется для стыковки двух участков лестничного лотка в одной плоскости. Подходит для участков трассы, испытывающих повышенную нагрузку - например, вблизи оборудования, перегрузочных узлов или там, где требуется частый доступ к кабелям. Также применяется при изменении направления трассы, если необходимо сохранить жёсткую фиксацию и целостность конструкции. Особенно эффективна в средах с высокой влажностью, агрессивными парами или требованием гигиены - пищевые цеха, больницы, химические производства, порты и прибрежные зоны.

Технические характеристики

• Высота кабеленесущей системы: 100 мм - совместима с лотками этого стандарта;
• Толщина материала: 1,2 мм - обеспечивает достаточную жёсткость при минимальном весе;
• Материал: нержавеющая сталь AISI304 - устойчива к коррозии, воздействию солей, кислот и щелочей;
• Тип соединения: винтовой разъём - позволяет собирать и разбирать конструкцию без сварки;
• Исполнение: продольный соединитель - предназначен для соединения лотков вдоль их оси;
• Поверхность: необработанная - без антикоррозийного или декоративного покрытия, сохраняет естественную структуру металла;
• Цвет: серый - цвет натуральной нержавеющей стали после шлифовки.

Совместимость и монтаж

Соединительная пластина для лестничного лотка H100 мм, толщина 1,2 мм, INOX304 N, КМ-профиль совместима с лестничными лотками того же типа и высоты от производителя КМ-Профилю и других компаний, соответствующих ГОСТ 15150-69. Для установки требуется выровнять кромки лотков, совместить отверстия и закрутить болты через предварительно подготовленные отверстия в пластине. Монтаж выполняется с использованием болтов M8 или M10 - тип и количество указаны в чертежах производителя. Убедитесь, что посадочные отверстия на лотках точно совпадают с расположением отверстий в пластине - расхождение более чем +-1 мм может потребовать доработки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению и категории размещения. Нержавеющая сталь AISI304 подтверждает соответствие нормам для пищевой и фармацевтической промышленности. Отсутствие покрытия исключает риск отслоения, выделения частиц или загрязнения среды - важно для чистых помещений. Температурный диапазон эксплуатации: от −40 C до +400 C - материал не теряет прочности при нагреве.

Преимущества

• Устойчивость к коррозии - срок службы выше, чем у оцинкованных аналогов;
• Отсутствие покрытия - не требует обслуживания, не отслаивается, безопасен для гигиенических зон;
• Винтовое соединение - возможность демонтажа без повреждения лотка, удобство при модификации трассы;
• Механическая прочность - выдерживает значительные нагрузки от кабелей и внешних воздействий;
• Стандартная высота 100 мм - легко интегрируется в существующие системы без адаптеров.

Ограничения применения

Соединительная пластина для лестничного лотка H100 мм, толщина 1,2 мм, INOX304 N, КМ-профиль не предназначена для угловых соединений - для поворотов нужны специальные уголки. Не рекомендуется использовать в условиях постоянного контакта с жидкими кислотами концентрацией выше 20 % - даже AISI304 может подвергнуться точечной коррозии. Также не следует применять вместо опорных элементов - она не воспринимает вертикальные нагрузки, только продольные усилия. Не подходит для систем с высоким уровнем вибрации без дополнительной фиксации.

Примеры использования

• Соединение секций лотка в цехе по производству молока - где необходима регулярная мойка и устойчивость к моющим средствам;
• Фиксация кабельной трассы вдоль трубопровода на нефтеперерабатывающем заводе - где возможны утечки химикатов;
• Прокладка силовых кабелей в портовом комплексе - где солёный воздух вызывает быстрое разрушение обычных материалов;
• Обустройство кабельных путей в операционных - где важна чистота и невозможность отслоения покрытия.

Практические советы

• Перед монтажом проверьте, чтобы все кромки лотков были ровными - неровности снижают контакт и увеличивают риск деформации;
• Используйте болты из той же нержавеющей стали - смешивание материалов может вызвать гальваническую коррозию;
• Затягивайте болты равномерно, не переусердствуйте - перетяжка может деформировать тонкий металл (1,2 мм);
• При длительной эксплуатации в агрессивной среде периодически осматривайте места соединений - даже AISI304 нуждается в профилактике;
• Если требуется герметичность - используйте пластиковую прокладку между пластиной и лотком; сама пластина не создаёт герметичного соединения.
