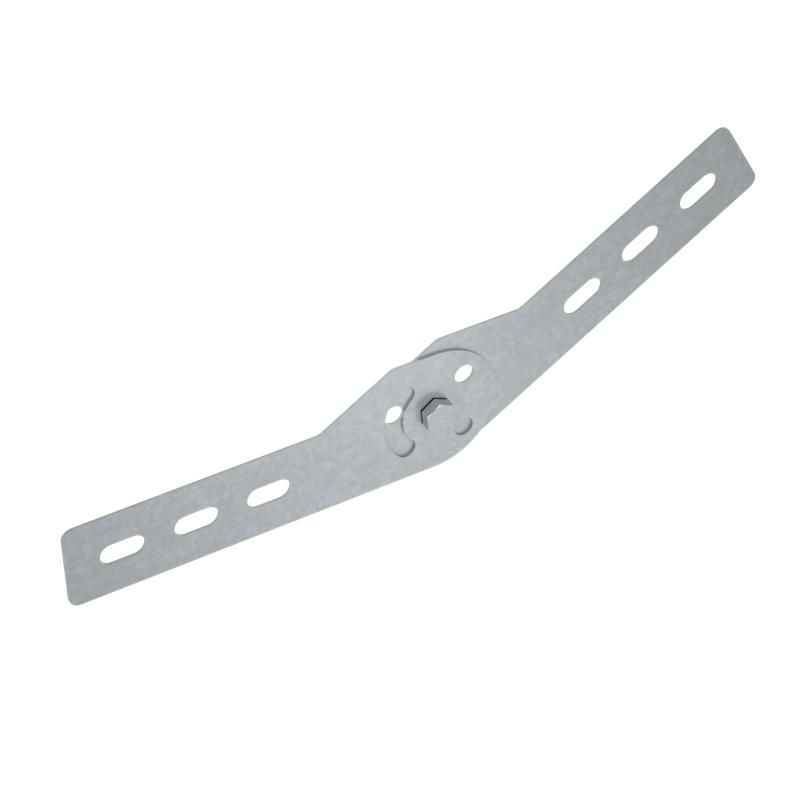

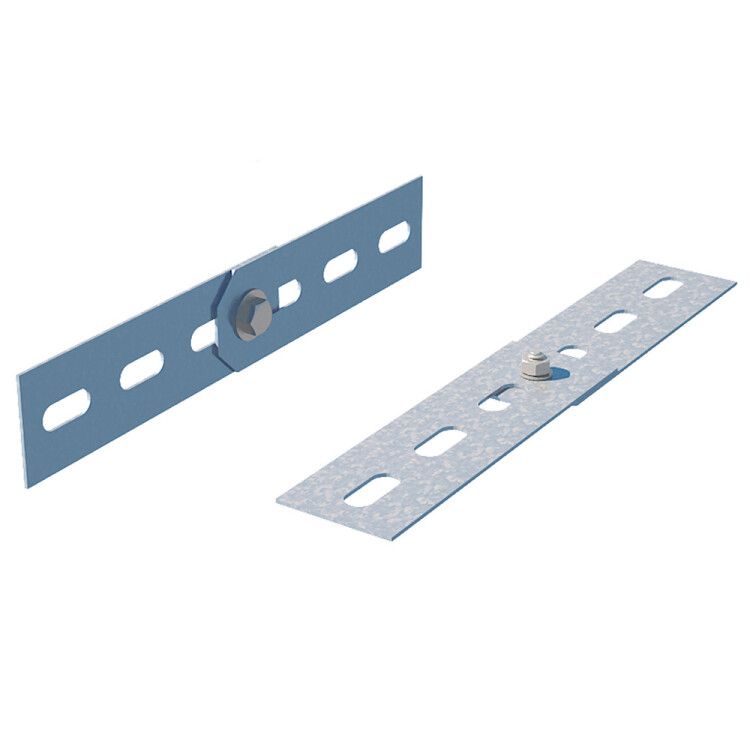

Соединитель шарнирный КМ-профиль 1.2 мм для лестничного лотка Система КМ LO1017

Шарнирный соединитель для кабельного лотка КМ-профиль - это надёжный элемент для сборки гибких кабельных трасс из лестничных лотков, обеспечивающий механическую прочность и возможность изменения направления трассы. Артикулы lsh и lo1017 подходят для промышленных и коммерческих объектов с высокими требованиями к долговечности.

Назначение и область применения

Шарнирный соединитель для кабельного лотка КМ-профиль используется для соединения секций лестничного кабельного лотка в местах, где требуется изменить направление трассы - например, при поворотах, переходах между уровнями или участках с деформационными перемещениями. Подходит для установки на объектах промышленного, жилого и коммерческого назначения. Особенно эффективен там, где трасса подвергается вибрациям, температурным расширениям или механическим нагрузкам.

Технические характеристики

• Тип изделия: шарнирный соединитель
• Совместимость: лестничный кабельный лоток
• Ширина лотка: 100–800 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина материала: 1,2 мм
• Тип соединения: винтовой разъём
• Тип шарнирного соединения: горизонтальное
• Исполнение: продольный и угловой соединитель
• Покрытие: цинкование по методу Сендзимира - равномерное, плотное, устойчивое к коррозии
• Цвет: серый
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускается использование в помещениях с контролируемым микроклиматом, включая холодные зоны
• Огнестойкость: да - сохраняет целостность при воздействии открытого пламени до 30 минут

Совместимость и монтаж

Шарнирный соединитель для кабельного лотка КМ-профиль совместим только с лестничными лотками той же ширины (100–800 мм). Монтаж выполняется с помощью болтов и гаек через предусмотренные отверстия - без сварки. Для обеспечения герметичности и прочности рекомендуется затягивать крепёж моментом 4–6 Нм. Шарнир позволяет свободное горизонтальное движение +-15°, что компенсирует тепловые расширения и осадочные деформации основания.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению и условиям эксплуатации. Огнестойкость подтверждена испытаниями на соответствие нормам пожарной безопасности для систем кабельных трасс. Цинкование по методу Сендзимира гарантирует защиту от электрохимической коррозии в соответствии с ISO 1461.

Преимущества

• Высокая механическая прочность благодаря толщине металла 1,2 мм и однородному покрытию
• Горизонтальный шарнир обеспечивает гибкость трассы без снижения несущей способности
• Оцинкованное покрытие по методу Сендзимира увеличивает срок службы в сравнении с обычным цинкованием
• Поддерживает огнестойкость всей трассы - важное преимущество для общественных и промышленных объектов
• Не требует специального оборудования для монтажа - достаточно стандартного набора инструментов

Ограничения применения

• Не предназначен для наружной установки без защиты от атмосферных осадков - даже при УХЛ3 исполнении длительное воздействие воды снижает срок службы
• Не работает как вертикальный поворот - для угловых переходов вверх/вниз нужны другие типы соединителей
• Не совместим с другими типами лотков (например, коробчатыми или трубчатыми)
• Запрещён контакт с хлорсодержащими веществами, кислотами и щелочами - возможна локальная коррозия

Примеры использования

• Соединение двух участков лестничного лотка на перегоне между этажами в офисном здании
• Переход трассы вокруг колонны или технологического оборудования в цехе
• Участок трассы рядом с вибрирующим оборудованием - двигатель, насос, конвейер
• Обустройство кабельных путей в серверных помещениях с частыми модификациями инфраструктуры

Практические советы

• При выборе проверьте ширину лотка - соединитель рассчитан на точную совпадение (не используйте с лотками 90 мм или 810 мм)
• Для длинных трасс с несколькими поворотами используйте один соединитель на каждые 10–15 метров прямого участка
• После монтажа проверьте затяжку креплений через 1–2 недели - возможно ослабление при первых вибрациях
• Не применяйте в условиях постоянной влажности (>80%) или в сырых подвалах - выбирайте альтернативу с более высокой степенью защиты
• Артикулы lsh и lo1017 - это одно изделие; различия в номерах связаны с партиями производства, функционально они идентичны
