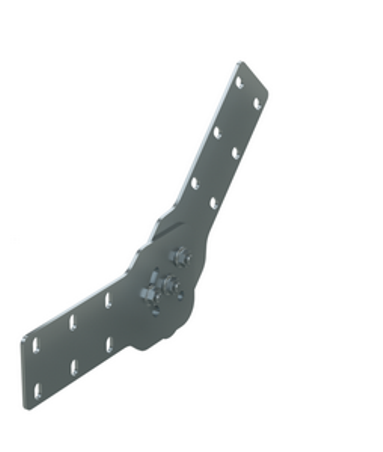

Соединитель шарнирный вертикальный H 100 мм, цинк-ламельный(аналог горячеоцинкованный) | UVH010HDZL DKC ДКС

Соединитель шарнирный вертикальный H 100 мм, цинк-ламельный (аналог горячеоцинкованный) от ДКС - элемент для гибкой сборки кабельных трасс с изменением угла наклона. Артикул uvh010hdzl предназначен для работы с лотками высотой 100 мм и обеспечивает надёжное соединение в условиях повышенной механической нагрузки.

Назначение и область применения

Соединитель шарнирный вертикальный H 100 мм, цинк-ламельный используется для создания наклонных участков кабельных трасс между горизонтальными и вертикальными лотками. Его применение необходимо там, где требуется регулируемый угол наклона - например, при переходе с этажа на этаж, вокруг колонн или через перекрытия. Подходит для систем с открытymi перфорированными лотками шириной любого значения, при условии совпадения высоты борта - 100 мм. Применяется в промышленных объектах, энергообъектах, жилых комплексах и на транспорте.

Технические характеристики

• Высота лотка: 100 мм
• Толщина материала: 2 мм
• Материал: сталь оцинкованная
• Покрытие: цинк-ламельное (аналог горячеоцинкованного)
• Тип профиля: открытый
• Тип ступени: перфорированный профиль
• Исполнение: усиленное
• Цвет: серый
• Тип соединения: вертикальное шарнирное
• Регулируемый угол: не ограничен - фиксируется вручную

Совместимость и монтаж

Соединитель шарнирный вертикальный H 100 мм, цинк-ламельный совместим с любыми лотками системы U5 Combitech и другими моделями с высотой борта 100 мм. Монтаж выполняется с использованием метизов ДКС - они входят в комплект. Крепление происходит через предварительно выполненные отверстия в перфорированном профиле. Шарнир позволяет установить нужный угол наклона перед окончательным затягиванием болтов. Усиленное исполнение гарантирует сохранение формы при нагрузках на кабели и внешние воздействия.

Безопасность и стандарты

Цинк-ламельное покрытие соответствует по защищающим свойствам требованиям к горячеоцинкованному слою - обеспечивает долговечную антикоррозийную защиту в помещениях с нормальной влажностью и на открытом воздухе. Нет данных о сертификатах по ГОСТ/IEC, однако изделие создано в рамках системы U5 Combitech, которая соответствует промышленным стандартам Европы и России для кабельных систем.

Преимущества

• Регулируемый угол наклона - позволяет адаптировать трассу под реальные условия монтажа без замены деталей
• Усиленное исполнение - повышает жёсткость и срок службы при больших массах кабелей
• Цинк-ламельное покрытие - равномерная защита, устойчивость к механическому воздействию при монтаже
• Готовый комплект крепёжа - исключает необходимость докупать метизы
• Совместимость с широким спектром лотков - снижает количество типоразмеров в запасе

Ограничения применения

• Не предназначена для использования в средах с постоянным контактом с химически активными жидкостями (кислоты, щёлочи)
• Не рекомендовано применение в зонах с частыми вибрациями без дополнительной фиксации
• Подходит только для лотков с высотой борта 100 мм - несовместим с 80 мм, 150 мм и другими
• Не является герметичным - не используйте в местах с риском попадания воды внутрь трассы

Примеры использования

• Переход с горизонтального лотка на вертикальный стояк в многоквартирном доме
• Обход инженерных коммуникаций в машинном зале завода
• Создание наклонного участка трассы для вывода кабелей к распределительному щиту на уровне второго этажа
• Монтаж в производственных цехах с нестандартной планировкой

Практические советы

• Перед монтажом проверьте, что высота борта вашего лотка точно 100 мм - даже 2–3 мм расхождения могут помешать плотному соединению
• Фиксируйте шарнир после точной настройки угла - не допускайте люфта при эксплуатации
• При большом весе кабелей дополнительно закрепите соединитель шарнирный вертикальный H 100 мм, цинк-ламельный к несущей конструкции
• Не используйте другие метизы вместо ДКС - они могут иметь другую форму крепления и не обеспечат требуемую прочность
• Артикул uvh010hdzl - единственный вариант в серии U5 Combitech с таким сочетанием параметров; аналоги других брендов могут отличаться по форме и шагу отверстий
