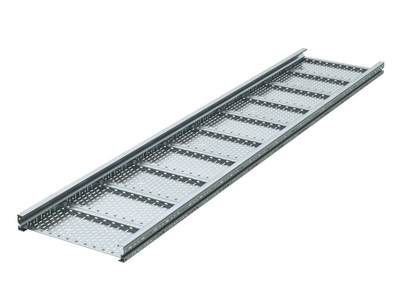

Лоток перфорированный 300х100 L6000 сталь 1.5мм тяжелый (лонжерон) гор. оцинк. ДКС USM613HDZ

Лоток кабельный листовой перфорированный 300х100х6000х1,5мм, лонжерон, горячеоцинкованный от DKC (ДКС), артикул usm613hdz, предназначен для надежной прокладки силовых и управляющих кабелей на промышленных объектах с высокой нагрузкой и агрессивной средой.

Назначение и область применения

Этот лоток используется там, где требуется прочная, долговечная и вентилируемая трасса для большого количества кабелей. Подходит для прокладки в производственных цехах, на верфях, в портовых зонах, складах и других местах с высокой механической нагрузкой и влажностью. Особенно эффективен на длинных пролетах — до 9 метров между опорами. Применяется в системах автоматизации, энергообеспечения, транспортировки и управления оборудованием.

Технические характеристики

• Размеры: ширина 300 мм, высота 100 мм, длина 6000 мм
• Толщина стали: 1,5 мм — усиленное исполнение для высоких нагрузок
• Полезное сечение: 24 000 мм² — достаточное пространство для плотной укладки кабелей
• Материал: сталь с горячим цинкованием — защищает от коррозии даже в сыром воздухе
• Перфорация: есть на боковых стенках и в монтажной зоне — для фиксации кронштейнов и вентиляции
• Огнестойкость: да — материал не поддерживает горение, сохраняет целостность при температурном воздействии
• Климатическое исполнение: ОМ1 / У1 / УХЛ(1,5) / ХЛ1 — работает при температурах от –60°C до +50°C, в условиях повышенной влажности, соленого воздуха и запыленности
• Цвет: серый — единый цветовой стандарт для промышленного оборудования
• Необходимость разъема: нет — лоток цельный, без возможности быстрого раскрытия

Совместимость и монтаж

Лоток совместим с креплениями серии U5 Combitech и другими стандартными кронштейнами для перфорированных лотков. Монтажная перфорация позволяет закрепить его на стенах, потолках или несущих конструкциях с шагом до 1,5 м. Для установки на пролете 6 м допускается нагрузка до 170 кг/м; на 9 м — до 70 кг/м. Крепление выполняется болтами через перфорацию. Установка возможна как горизонтально, так и вертикально. Не требует специальных инструментов — достаточно гаечных ключей и уровня.

Безопасность и стандарты

Лоток соответствует ГОСТ 30546.1-98 по сейсмоустойчивости и имеет свидетельства Российского морского регистра судоходства. Это подтверждает его применение на объектах с особыми требованиями к безопасности — включая морские терминалы и судостроительные заводы. Горячее цинкование обеспечивает соответствие нормам по коррозионной стойкости для промышленных условий.

Преимущества

• Высокая несущая способность благодаря усиленному профилю и двум лонжеронам
• Открытая перфорированная конструкция — легко контролировать состояние кабелей, проводить обслуживание
• Горячее цинкование — срок службы более 25 лет даже в агрессивной среде
• Огнестойкость — снижает риск распространения возгорания по трассе
• Сейсмостойкость — выдерживает вибрации и ударные нагрузки
• Легкий вес при высокой жесткости — удобнее в транспортировке и монтаже, чем сплошные лотки аналогичной прочности

Ограничения применения

• Не предназначен для прокладки кабелей под напряжением выше 1000 В без дополнительной защиты (по правилам ПУЭ)
• Не рекомендован для прямого контакта с открытым пламенем или источниками высокой тепловой энергии (>200°C)
• Запрещено использовать в качестве несущего элемента для тяжелого оборудования — только для кабельных трасс
• Отсутствие разъема затрудняет частичную замену участков — необходимо демонтировать весь отрезок при ремонте

Примеры использования

• Прокладка силовых кабелей к станкам на заводе по производству металлоконструкций
• Кабельная трасса в портовом терминале — питание кранов, системы видеонаблюдения, связи
• Шахтные и подземные коммуникации в химических производствах с высокой влажностью
• Трассировка сигналов управления в логистических комплексах с постоянным движением погрузчиков

Практические советы

• При расчете нагрузки всегда учитывайте массу кабелей + запас 20–30% на будущее расширение сети
• Для пролетов больше 6 м используйте дополнительные поддерживающие кронштейны — даже при заявленной прочности
• При монтаже вблизи морской воды или химических веществ проверьте герметичность соединений — перфорация увеличивает риск попадания влаги внутрь
• Не забудьте про радиус изгиба — минимальный радиус для этого лотка составляет 1,5 м
• При необходимости модификации — можно резать лоток болгаркой с последующей обработкой кромок против коррозии
