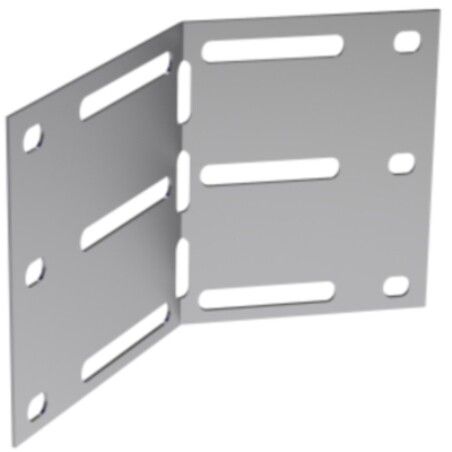

Соединитель угловой H 100 мм, цинк-ламельный (аналог горячеоцинкованный) | UHH010HDZL DKC ДКС

Соединитель угловой H 100 мм, цинк-ламельный (аналог горячеоцинкованный) от DKC предназначен для надежного соединения кабельных лотков серии U5 Combitech под углом, обеспечивая гибкую прокладку трассы. Артикул uhh010hdzl сочетает прочность нержавеющей стали и повышенную коррозионную стойкость за счет цинк-ламельного покрытия.

Назначение и область применения

Соединитель угловой H 100 мм, цинк-ламельный используется для создания поворотов в системах кабельных лотков серии U5 Combitech. Подходит для изменения направления трассы под любым углом - например, при переходе через препятствие, изменении уровня или выходе на оборудование. Применяется в промышленных объектах: заводских цехах, распределительных пунктах, автоматизированных линиях, где требуется долговечная и безопасная прокладка силовых и слаботочных кабелей.

Технические характеристики

• Высота лотка: 100 мм - соответствует стандартному размеру борта лотков серии U5 Combitech;
• Материал корпуса: нержавеющая сталь - обеспечивает механическую прочность и устойчивость к деформации;
• Покрытие: цинк-ламельное - состоит из магниевой смолы с частицами цинка и алюминия; значительно лучше противостоит коррозии, чем обычное цинкование аналогичной толщины;
• Тип соединения: винтовой разъем с болтами М6×16 и гайками М6 - фиксируется двумя точками на каждом конце;
• Огнестойкость: да - сохраняет целостность при воздействии открытого пламени согласно требованиям к системам U5 Combitech;
• Цвет: серый - единообразное оформление всей системы;
• Тип шарнира: шарнирное - позволяет регулировать угол установки до необходимого значения перед затяжкой крепежа.

Совместимость и монтаж

Соединитель угловой H 100 мм, цинк-ламельный совместим исключительно с кабельными лотками серии U5 Combitech высотой 100 мм. Каждый торец имеет готовые отверстия под болты М6×16 (артикул СМ010616) и гайки М6 (артикул СМ100600). Для сборки достаточно выставить требуемый угол, совместить поверхности и закрутить крепеж равномерно - без перекосов. Шарнирный механизм позволяет легко ориентировать изделие во время монтажа, после чего он жестко фиксируется.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленных кабельных систем. Огнестойкость гарантирует сохранение функциональности при возгорании в пределах нормативных условий, установленных для серии U5 Combitech. Цинк-ламельное покрытие снижает риск электрохимической коррозии даже в условиях повышенной влажности или агрессивной среды.

Преимущества

• Высокая коррозионная стойкость благодаря цинк-ламельному покрытию - срок службы выше, чем у стандартных цинковых решений;
• Чугунная прочность материала - нержавеющая сталь не деформируется под нагрузкой и весом заполненного лотка;
• Готовая перфорация - экономит время на сверление и минимизирует риск ошибок при монтаже;
• Поддерживается рекомендованной серией U5 Combitech - гарантирована совместимость с другими комплектующими;
• Шарнирный дизайн - удобство при установке на сложных участках трассы.

Ограничения применения

• Не другие серии лотков - несовместим с продукцией других производителей или моделями U5 другой высоты (например, 80 мм);
• Запрещено использовать вне температурного диапазона, указанного производителем для серии U5 Combitech - возможна потеря герметичности или пластическая деформация;
• Не предназначается для внешней установки без защиты от прямого попадания осадков - хотя покрытие устойчиво, длительное воздействие воды может вызвать микрокоррозию на местах крепления;
• Не заменяет опорные или несущие элементы - служит только для соединения лотков одного типа и уровня.

Примеры использования

• Переход кабельной трассы с вертикального участка на горизонтальный в технологическом помещении;
• Обход оборудования или трубопровода внутри цеха с ограниченным пространством;
• Формирование ответвлений от основной трассы к группе станков или щитовым устройствам;
• Прокладка кабелей в зонах с частыми мойками - благодаря антикоррозийному покрытию не требует частой замены.

Практические советы

• Проверьте соответствие высоты лотка - только 100 мм подходят для этого соединителя. Неверный размер приведёт к люфту и потере жесткости;
• Используйте оригинальный крепеж СМ010616 / СМ100600 - сторонние болты могут иметь другую длину или шаг резьбы, что нарушит плотность соединения;
• При монтаже на наклонных поверхностях используйте уровень - шарнир допускает свободную регулировку, но окончательная фиксация должна быть точно выставлена;
• После установки проверьте затяжку всех болтов - недостаточное усилие увеличит риск вибрационного ослабления;
• Этот соединитель можно применять в помещениях с уровнем IP44 и выше - покрытие обеспечивает защиту от капель и пыли, но не является полностью герметичным.
