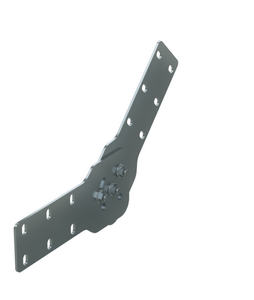

Соединитель шарнирный вертикальный U5 Combitech H 100 мм DKC (ДКС) UVH010

Соединитель шарнирный вертикальный H 100 мм от DKC (ДКС), артикул uvh010, предназначен для создания регулируемых вертикальных переходов в кабельных лотках системы U5 Combitech. Он обеспечивает гибкий угол наклона трассы без необходимости резки или сварки.

Назначение и область применения

Шарнирный соединитель используется там, где требуется изменить направление кабельной трассы под углом - например, при переходе между этажами, вокруг препятствий или на участках с уклоном. Применяется исключительно с кабельными лотками высотой борта 100 мм, совместимыми с системой U5 Combitech. Подходит для промышленных объектов, энергообъектов, заводских цехов и распределительных пунктов.

Технические характеристики

• Высота: 100 мм - соответствует стандартной высоте бортов лотков системы U5 Combitech;
• Тип соединения: винтовой разъем - позволяет собирать и разбирать элемент без инструментов после установки;
• Материал: сталь оцинкованная, с горячим цинкованием - защищает от коррозии даже во влажной среде;
• Непрерывное холодное цинкование - равномерное и прочное покрытие, сохраняет целостность при механическом воздействии;
• Цвет: серый - совпадает с цветовой гаммой всей серии U5 Combitech;
• Климатическое исполнение: ОМ2 / У2 / УХЛ2 / ХЛ2 - работает при температуре от –40C до +40C, допускает повышенную влажность и запыленность;
• Исполнение: угловое - формирует поворот в вертикальной плоскости, не требует фиксированного угла.

Совместимость и монтаж

Соединитель uvh010 совместим только с лотками системы U5 Combitech, имеющими высоту борта 100 мм. Крепится через предварительно установленные в комплекте метизы ДКС - болты и гайки, специально разработанные для этой системы. Монтируется вручную: достаточно совместить кромки лотка с зажимами соединителя и затянуть винты. Нет нужды в сварке, клепке или доработке детали. Угол наклона задается в процессе сборки - от 0° до 90°, фиксируется плотным прижатием.

Безопасность и стандарты

Изделие соответствует требованиям к электрооборудованию для промышленного использования в условиях повышенной влажности и запыленности. Гарантирует надежное электрическое контактирование при условии правильной сборки и герметичности всей трассы. Не является самостоятельным устройством защиты - должен использоваться в составе полноценной кабельной системы.

Преимущества

• Не требует сварочных работ - снижает время монтажа и риск повреждения изоляции кабелей;
• Готовые крепежи в комплекте - экономят время на поиск подходящих болтов и гаек;
• Регулируемый угол - позволяет адаптировать трассу под реальное расположение оборудования;
• Защита от коррозии - срок службы увеличен благодаря двойному качественному цинкованию;
• Совместимость с широким спектром лотков - один тип соединителя подходит для всех лотков 100 мм в рамках системы U5 Combitech.

Ограничения применения

• Подходит только для лотков высотой 100 мм - нельзя использовать с другими размерами (например, 80 мм или 120 мм);
• Не предназначена для нагрузок выше массы кабеля и самого лотка - не рекомендуется применять как опору для труб, воздуховодов или других тяжелых коммуникаций;
• Не следует использовать вне закрытых помещений или в агрессивных химических средах - хотя есть хорошая антикоррозийная защита, она не рассчитана на постоянный контакт с кислотами или щелочами;
• Не заменяет жесткие повороты - при частых перегрузках или вибрациях возможен люфт; для таких мест лучше использовать фиксированные угольники.

Примеры использования

• Переход с первого этажа на второй через технологический колодец;
• Обход балок или вентиляционных каналов в цеху;
• Спуск кабелей к нижнему уровню управления оборудованием;
• Формирование плавного уклона трассы в помещениях с ограниченной высотой потолка.

Практические советы

• Перед монтажом проверьте, что все лотки имеют точную высоту 100 мм - даже 2–3 мм расхождения могут помешать плотному соединению;
• Не используйте сторонние крепежи вместо метизов ДКС - они могут иметь другую резьбу или головку, нарушая герметичность и прочность;
• После сборки проверьте свободное движение шарнира - он должен легко фиксироваться в любом положении, но не проворачиваться самопроизвольно;
• При длительном использовании в условиях вибрации периодически контролируйте затяжку винтов - особенно в первые недели работы;
• Этот соединитель - часть единой системы U5 Combitech; чтобы избежать проблем совместимости, не смешивайте его с продукцией других брендов.
