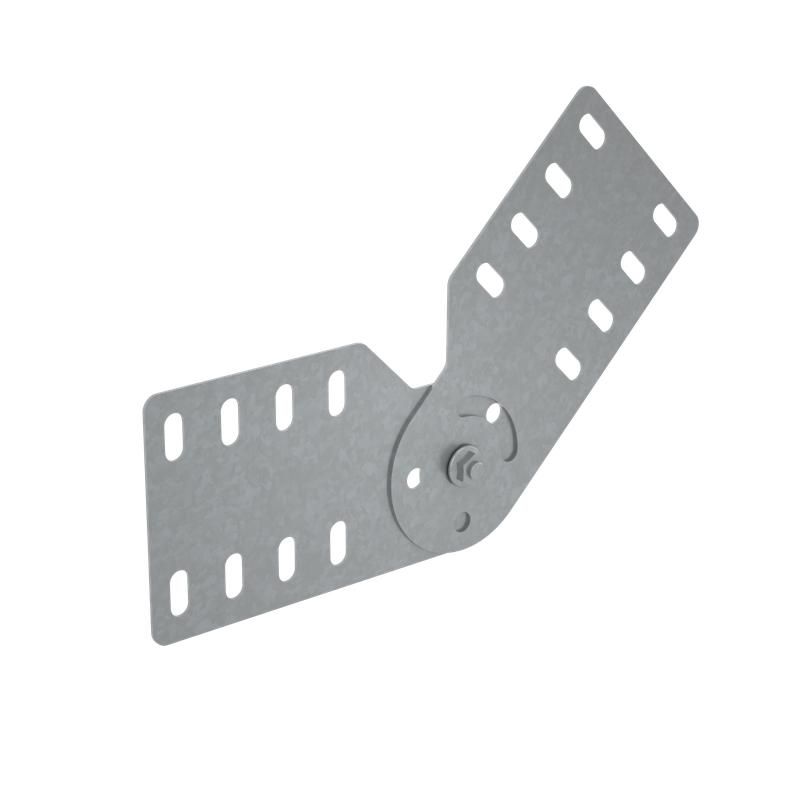

Соединитель шарнирный для борта 100мм "ПЛЮС" | SH3plus КМ-профиль PL1033

Шарнирный соединитель для борта 100 мм КМ-профиль - элемент кабельной трассы, обеспечивающий гибкий поворот в вертикальной плоскости для лотков высотой 100 мм. Изделие изготовлено из оцинкованной стали и предназначено для надёжного соединения участков кабельных лотков в помещениях с умеренным климатом. Артикулы pl1033 и sh3plus соответствуют серии КМ-профиль PLUS.

Назначение и область применения

Шарнирный соединитель для борта 100 мм КМ-профиль используется для создания поворотов кабельных лотков под любым углом в вертикальной плоскости. Он позволяет изменять направление трассы без необходимости использовать несколько жёстких элементов, что упрощает прокладку в сложных пространствах. Применяется исключительно внутри зданий - в цехах, серверных, распределительных пунктах, на производствах. Подходит для систем с сухим и слабоагрессивным воздухом, согласно климатическому исполнению У1/УХЛ1.

Технические характеристики

• Высота борта: 100 мм - совместим с лотками КМ-профиль той же высоты
• Материал: сталь оцинкованная по методу Сендзимира - обеспечивает равномерное покрытие и долгий срок службы
• Толщина стенки: 1,2 мм - достаточна для механической прочности при нагрузках от кабелей
• Тип соединения: винтовой разъём - фиксация болтами, не требует сварки
• Исполнение: продольный и угловой соединитель - работает как на прямых участках, так и на поворотах
• Огнестойкость: да - сохраняет целостность при воздействии открытого огня до уровня, предусмотренного нормами для металлических кабельных систем
• Цвет: серый - соответствует цвету основных компонентов серии КМ-профиль

Совместимость и монтаж

Шарнирный соединитель для борта 100 мм КМ-профиль совместим только с лотками того же типа и высоты - 100 мм. Монтаж выполняется путём установки на торец борта лотка и фиксации винтами через предварительно просверленные отверстия. Не требуется специальный инструмент - достаточно обычного ключа или отвёртки. Соединение допускает регулировку угла поворота вручную после установки. Для герметичности и защиты от внешних факторов рекомендуется применять в закрытых помещениях.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1. Огнестойкость подтверждает способность выдерживать температурные нагрузки без потери структурной целостности, что важно для соблюдения правил пожарной безопасности в электроустановках. Покрытие по методу Сендзимира соответствует требованиям к антикоррозийной защите для сталей в условиях внутренней прокладки.

Преимущества

• Гибкость: позволяет выполнять плавные повороты без жёстких переходников
• Прочность: стальная конструкция с толщиной 1,2 мм выдерживает вес заполненных кабельных лотков
• Простота сборки: винтовое соединение не требует сварки или клепки
• Антикоррозийная стойкость: оцинковка по Сендзимиру защищает от ржавчины даже при длительном использовании
• Совместимость с серией КМ-профиль PLUS: легко интегрируется в существующую систему

Ограничения применения

• Не применяется на открытом воздухе - не рассчитан на осадки, перепады температур и повышенную влажность
• Не подходит для агрессивных сред - химически активные пары, солевые туманы, кислоты снижают срок службы
• Только для вертикальных поворотов - не предназначен для горизонтальных изгибов
• Требует точного совпадения высоты борта - несовместим с лотками 80 мм, 150 мм и другими

Примеры использования

• Переход кабельного лотка с горизонтального участка на вертикальный в цехе с оборудованием
• Обход препятствий (колонн, трубопроводов) в серверной комнате
• Прокладка трассы между этажами через технологические проёмы
• Создание петлевых маршрутов для обслуживания оборудования с частым перемещением кабелей

Практические советы

• Проверьте перед монтажом, чтобы высота борта лотка точно соответствовала 100 мм - даже 1–2 мм расхождения нарушают плотность соединения
• Затягивайте винты равномерно, не переусердствуя - перетяжка может деформировать тонкую сталь
• Используйте этот соединитель только в составе завершённой системы КМ-профиль - он не заменяет опоры или кронштейны
• Для длинных трасс с несколькими поворотами расставляйте соединители с интервалом не более 1,5 метра - это снижает прогиб
• После монтажа проверьте свободу движения шарнира - он должен поворачиваться без усилия, но не люфтить
