Шарнирный соединитель лестничного лотка 100 мм "Быстрый монтаж" | LSHS3 КМ-профиль LO9673

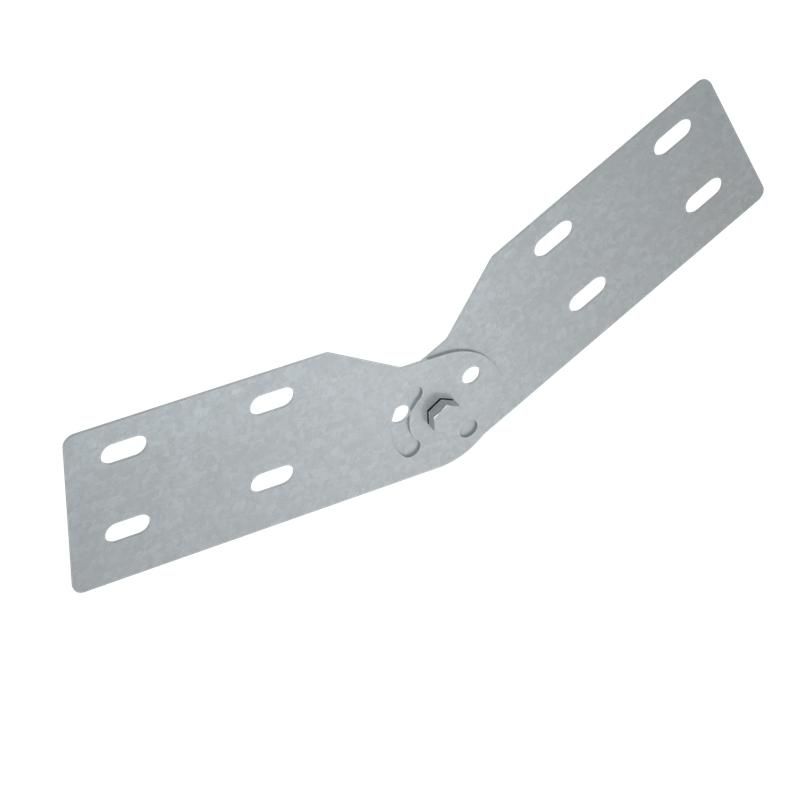

Шарнирный соединитель лестничного лотка 100 мм КМ-профиль Быстрый монтаж обеспечивает гибкое изменение направления кабельной трассы в вертикальной плоскости. Изделие изготовлено из оцинкованной стали, совместимо с лестничными лотками того же размера и предназначено для внутренней прокладки кабелей в промышленных, жилых и коммерческих зданиях.

Назначение и область применения

Шарнирный соединитель лестничного лотка 100 мм КМ-профиль Быстрый монтаж применяется для создания поворотов кабельной трассы под углом до 90° в вертикаальной плоскости. Подходит для монтажа на лестничных клетках, в технических этажах, шахтах лифтов, коридорах и других участках, где требуется изменить высоту трассы без разрезания лотка. Используется исключительно внутри помещений в условиях сухого и слабоагрессивного климата, согласно требованиям ГОСТ 15150-69.

Технические характеристики

• Тип изделия: шарнирный соединитель
• Высота лотка: 100 мм
• Тип лотка: лестничный
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 1,2 мм
• Тип соединения: винтовой разъём
• Исполнение: продольный и угловой соединитель
• Огнестойкость: да
• Цвет: серый

Оцинкование по методу Сендзимира гарантирует равномерное покрытие цинком с высокой адгезией и долговечностью против коррозии. Материал выдерживает механические нагрузки при монтаже и эксплуатации.

Совместимость и монтаж

Шарнирный соединитель лестничного лотка 100 мм КМ-профиль Быстрый монтаж совместим только с лестничными лотками той же высоты - 100 мм. Для соединения двух лотков требуется два комплекта соединителей - один для каждого бока лотка. Комплект включает две металлические пластины и крепёж (болты, гайки, шайбы). Установка выполняется без сварки: пластины фиксируются к кромкам лотков винтами, затем соединяются друг с другом через шарнирный узел. Монтаж возможен даже при ограниченном доступе - благодаря компактному дизайну и винтовому механизму.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению UHL4 (умеренный климат, сухие условия). Обеспечивает огнестойкость - не распространяет горение и сохраняет целостность при воздействии температур до 800 C в течение 30 минут (по результатам испытаний производителя). Соответствует нормам безопасности для кабельных систем в зданиях.

Преимущества

• Не требует сварки - снижает время монтажа и риск повреждения изоляции кабелей
• Устойчив к коррозии за счёт оцинкования по методу Сендзимира
• Поддерживает огнестойкость всей кабельной трассы
• Гибкий угол поворота позволяет легко адаптировать трассу под существующую архитектуру
• Разборная конструкция - удобна для последующего обслуживания и модификации

Ограничения применения

• Не предназначен для наружной установки - не выдерживает постоянную влагу, перепады температур и агрессивную среду
• Не рекомендуется для использования в помещениях с повышенной влажностью, химически активной средой или частыми мойками
• Не работает как опора - не воспринимает вес лотка с кабелями; лоток должен быть закреплён на несущих элементах
• Только для лестничных лотков 100 мм - несовместим с другими типами (коробчатые, решётчатые, глубокие)

Примеры использования

• Переход кабельной трассы с одного этажа на другой через лестничную клетку
• Обход колонн, трубопроводов и вентиляционных каналов в офисных и торговых центрах
• Прокладка силовых и слаботочных кабелей в многоэтажных жилых домах
• Модернизация старых кабельных систем без замены всего лотка

Практические советы

• При монтаже проверьте, чтобы края лотка были ровными - искривление может затруднить плотное прилегание пластин
• Затягивайте болты равномерно, не допуская перекоса шарнира - это влияет на срок службы и герметичность контакта
• Для длинных переходов используйте два комплекта на каждом уровне - так обеспечивается равномерная нагрузка
• Проверьте посадочный диаметр лотка: он должен точно соответствовать 100 мм - расхождение более +-2 мм недопустимо
• Не используйте этот соединитель вместо прямого участка - он увеличивает сопротивление при протяжке кабелей, особенно многожильных
