Соединительная пластина изменяемая для борта 100 мм "ПЛЮС" | SP3NLplus КМ - профиль КМ-Профиль PL1969

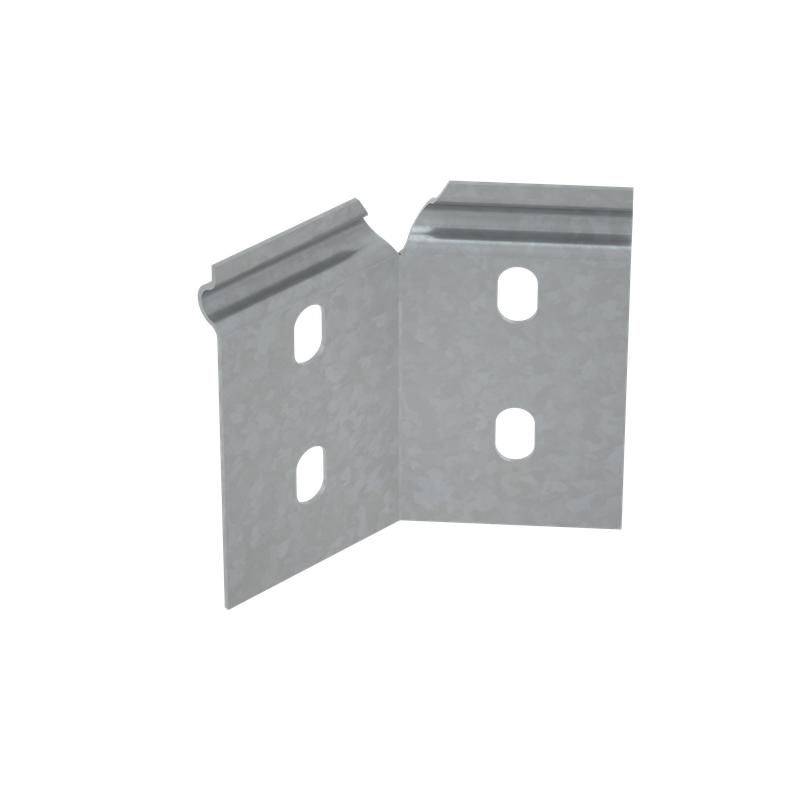

Соединительная пластина изменяемая для борта 100 мм ПЛЮС КМ-профиль - это надёжный элемент для соединения секций кабельных лотков с высотой борта 100 мм, позволяющий выполнять горизонтальные повороты трассы без дополнительной сборки. Продукт создан для промышленных, коммерческих и жилых объектов, где требуется гибкая и долговечная система кабельной укладки. Артикулы sp3nlplus и pl1969 соответствуют серийному решению КМ-профиль.

Назначение и область применения

Соединительная пластина изменяемая для борта 100 мм ПЛЮС КМ-профиль используется для стыковки двух секций кабельного лотка в местах, где необходимо изменить направление трассы - например, при обходе колонн, перегородок или переходах между зонами. Подходит для систем с угловым соединением и горизонтальным шарниром. Устанавливается исключительно на лотки с высотой борта 100 мм. Применяется внутри помещений с контролируемым микроклиматом: цехах, серверных, офисах, торговых комплексах, транспортных терминалах.

Технические характеристики

• Тип изделия: пластина соединительная
• Высота борта лотка: 100 мм
• Материал: сталь оцинкованная
• Толщина материала: 1 мм
• Покрытие: оцинковано по методу Сендзимира - равномерное, прочное, с повышенной коррозионной стойкостью
• Тип соединения: винтовой разъём - позволяет фиксировать пластину болтами без сварки
• Исполнение: угловое соединение с возможностью горизонтального поворота
• Цвет: серый
• Климатическое исполнение: У1 / УХЛ1 - рассчитано на работу в помещениях с температурой от −40 C до +40 C и относительной влажностью до 80%
• Огнестойкость: да - материал не поддерживает горение, сохраняет целостность при воздействии открытого пламени

Совместимость и монтаж

Пластина совместима только с кабельными лотками КМ-профиль серии PLUS, имеющими борт высотой 100 мм. Для установки используются стандартные болты M6 или M8 (не входят в комплект). Монтаж выполняется в два этапа: сначала пластина крепится к одной секции лотка, затем - ко второй, после чего затягиваются все винтовые соединения. Горизонтальный шарнир обеспечивает свободный поворот на угол до +-15°, что упрощает выравнивание трассы при небольших отклонениях в монтаже. Нет необходимости в сварке, резке или предварительной подготовке - изделие готово к применению сразу после распаковки.

Безопасность и стандарты

Соединительная пластина изменяемая для борта 100 мм ПЛЮС КМ-профиль соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1. Огнестойкость подтверждена тестированием материалов на воспламеняемость. Покрытие по методу Сендзимира соответствует DIN EN ISO 1461, обеспечивая длительную защиту от коррозии даже при частичном механическом повреждении поверхности.

Преимущества

• Не требует сварки - снижает время монтажа и риск повреждения покрытия
• Горизонтальный шарнир позволяет легко корректировать траекторию трассы без замены детали
• Оцинковка по методу Сендзимира гарантирует срок службы более 25 лет в условиях сухих помещений
• Огнестойкость повышает безопасность при аварийных ситуациях
• Единая система совместимости с другими элементами серии PLUS - минимизирует количество типоразмеров на складе

Ограничения применения

• Не применяется вне помещений - не предназначена для уличной эксплуатации, особенно при постоянной влажности, осадках или соляных выбросах
• Не подходит для лотков с высотой борта менее или более 100 мм - несовместима с другими сериями КМ-профиль
• Работает только в сухих и слабоагрессивных средах - не рекомендуется для химических цехов, влажных подвалов, пищевых производств с активным мытьём
• Не предназначен для вертикальных поворотов - только горизонтальная регулировка

Примеры использования

• Соединение участков кабельных лотков в цехе, где трасса должна обойти технологическую трубу под углом
• Переход между двумя смежными зонами в серверной комнате с небольшим смещением стен
• Формирование ответвлений от основной трассы в административных корпусах
• Обустройство кабельных путей в торговых центрах при наличии архитектурных выступов

Практические советы

• Перед монтажом проверьте точное соответствие высоты борта лотка - допуск не более +-1 мм
• Затягивайте винты равномерно, чтобы избежать деформации пластины
• Если трасса проходит через зону с вибрацией - используйте контргайки или герметик на резьбе
• Не используйте инструменты с острыми кромками при работе рядом с оцинкованной поверхностью - они нарушают защитный слой
• Храните в сухом месте - даже оцинкованная сталь может начать корродировать при длительном контакте с влагой
