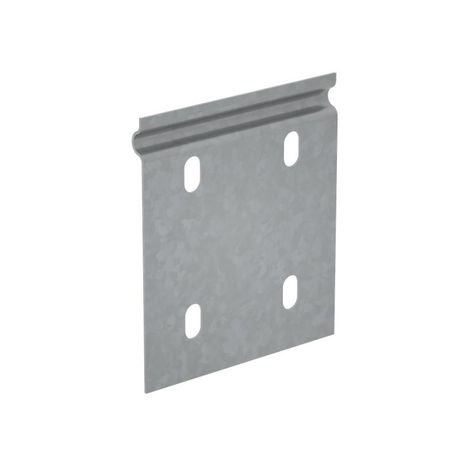

Соединительная пластина для борта 100 мм ПЛЮС - SP3plus КМ-Профиль PL1030

Соединительная пластина для борта 100 мм оцинкованная сталь КМ-профиль ПЛЮС - элемент системы кабельных лотков, обеспечивающий надёжное механическое и электрическое соединение секций с высотой борта 100 мм. Применяется в промышленных, жилых и коммерческих зданиях для формирования сплошных кабельных трасс. Артикулы pl1030 и sp3plus соответствуют одной модели.

Назначение и область применения

Соединительная пластина для борта 100 мм оцинкованная сталь КМ-профиль ПЛЮС служит для соединения двух соседних секций кабельного лотка там, где они имеют одинаковое окончание - например, торец к торцу. Также применяется для оформления стыков при изменении направления трассы или переходе между участками. Подходит исключительно для систем с высотой борта 100 мм. Установка осуществляется внутри помещений, в условиях умеренного климата и слабоагрессивных средах - согласно классификации У1/УХЛ1 по ГОСТ 15150-69.

Технические характеристики

• Высота кабеленесущей системы: 100 мм - совместима только с лотками такого же габарита;
• Материал: оцинкованная сталь толщиной 1 мм - обеспечивает прочность и долговечность;
• Защитное покрытие: горячее цинкование по методу Сендзимира - равномерный слой цинка, устойчивый к механическому воздействию и коррозии;
• Тип соединения: винтовой разъём - фиксируется болтами через подготовленные отверстия;
• Исполнение: продольный соединитель - предназначен для соединения вдоль оси лотка;
• Цвет: серый - соответствие цветовой гамме всей серии КМ-профиль ПЛЮС;
• Огнестойкость: да - материал сохраняет целостность при повышенных температурах, не распространяет пламя;
• Климатическое исполнение: У1 / УХЛ1 - допустимо использование в помещениях с контролируемой влажностью и температурным режимом.

Совместимость и монтаж

Соединительная пластина для борта 100 мм оцинкованная сталь КМ-профиль ПЛЮС совместима только с лотками того же типа и высоты - 100 мм - от серии КМ-профиль ПЛЮС. Для установки требуется выровнять торцы двух секций, совместить отверстия и закрутить болты до плотного контакта. Нет необходимости в сварке, клепке или доработке - изделие полностью готово к применению. Монтаж выполняется с помощью стандартных шестигранников или отверток. Не рекомендуется использовать с другими сериями или моделями лотков, даже если внешний вид кажется аналогичным - возможны расхождения в форме кромок и расположении отверстий.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1. Обладает огнестойкостью - не поддерживает горение и сохраняет форму при нагреве. Цинковое покрытие по методу Сендзимира гарантирует длительную защиту от электрохимической коррозии. Сертификаты качества доступны у производителя КМ-профиль.

Преимущества

• Не требует сборки - сразу после доставки готов к установке;
• Обеспечивает герметичность стыка за счёт точного совпадения контуров;
• Электрическая проводимость через металлический контакт - снижает риск возникновения потенциальных различий в системе заземления;
• Подходит для частых демонтажей - винтовые соединения легко разбираются без повреждения детали;
• Сохраняет эстетический вид трассы благодаря единому дизайну серии КМ-профиль ПЛЮС.

Ограничения применения

• Не для открытых площадок, улиц, сырых помещений или агрессивных сред (например, химических цехов);
• Запрещается использовать с лотками другой высоты - даже 80 мм или 120 мм - некорректное соединение и потерю прочности;
• Не рассчитана на нагрузки выше нормированной массы кабелей - перегрузка вызывает деформацию;
• Не заменяет компенсационные или угловые элементы - для поворотов нужны другие типы аксессуаров.

Примеры использования

• Соединение двух прямых секций лотка в технологическом корпусе завода;
• Формирование продолжения трассы в офисном здании при проходе через стеновые перегородки;
• Замыкание участка кабельной сети в серверной комнате перед выходом в распределительный щит;
• Переход между двумя параллельными рядами лотков одного уровня.

Практические советы

• Перед монтажом проверьте, что торцы лотков идеально совмещены - малейший перекос снижает качество соединения;
• Используйте болты с подходящей длиной и головкой - слишком длинные могут задеть кабели внутри лотка;
• При многократных сборках смазывайте резьбу антикоррозийной смазкой - увеличивает срок службы резьбы и облегчает демонтаж;
• Не используйте эту пластину вместо крышки или опоры - она не воспринимает вертикальные нагрузки;
• Артикулы pl1030 и sp3plus - это одна и та же деталь; заказывать можно по любому из них.
