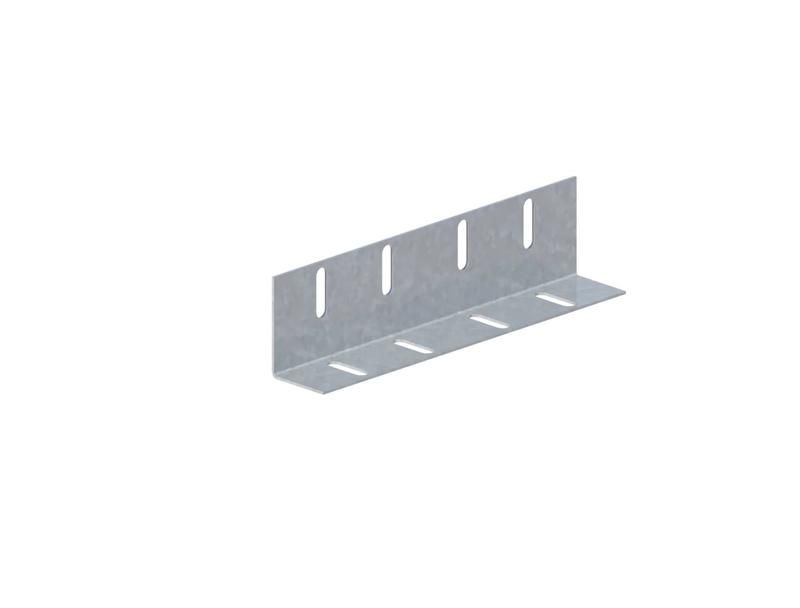

Соединитель для кабельных лотков ЛМс цУТ2.5 0.7 мм СОЭМИ Ст.Оскол Н0122510610

Соединитель для лотка высота 100 мм, сталь 0,7 мм, оцинкованный, ЛМс-СЛ, цУТ2.5, метод Сендзимира - элемент для надёжного соединения кабельных лотков в системах прокладки кабеля. Продукт от бренда СОЭМИ Ст.Оскол, артикулы 122510610 и н0122510610, соответствует требованиям ТУ 3449-010-05774835-2005 и рассчитан на работу в условиях умеренного климата.

Назначение и область применения

Соединитель для лотка высота 100 мм, сталь 0,7 мм, оцинкованный, ЛМс-СЛ, цУТ2.5, метод Сендзимира используется исключительно для соединения прямых участков кабельных лотков. Каждое соединение требует двух таких элементов - один с каждой стороны стыка. Подходит для систем с шириной лотка от 50 до 400 мм. Применяется в промышленных объектах: на заводах, в распределительных пунктах, на конвейерах, в энергообъектах и других местах, где требуется жесткая и долговечная трасса для кабелей.

Технические характеристики

• Высота: 100 мм
• Толщина стенки: 0,7 мм
• Длина: 200 мм
• Материал: сталь
• Покрытие: оцинкованное по методу Сендзимира
• Цвет: серый
• Тип крепления: винтовое (с использованием болтов М6)
• Исполнение: без внутреннего соединителя - требует установки с внешней стороны лотка
• Климатическое исполнение: УТ2,5 (для умеренного климата, повышенной влажности)
• Норматив: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Соединитель для лотка высота 100 мм, сталь 0,7 мм, оцинкованный, ЛМс-СЛ, цУТ2.5, метод Сендзимира совместим только с лотками той же высоты (100 мм) и шириной от 50 до 400 мм. Для сборки необходимы два соединителя и четыре болта М6 с гайками и шайбами - они не входят в комплект. Монтировать следует снаружи лотка: соединитель фиксируется винтами через предварительно просверленные отверстия в боковой стенке лотка. Нельзя использовать для поворотов, ответвлений или соединения с другими типами лотков (например, с перфорированными или решётчатыми).

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3449-010-05774835-2005. Цинкование по методу Сендзимира обеспечивает равномерный слой покрытия, защищающий сталь от коррозии даже при механическом воздействии. Климатическое исполнение УТ2,5 позволяет применять соединитель в помещениях с температурой от −25C до +40C и относительной влажностью до 95%. Не предназначено для открытых площадок без защиты от осадков.

Преимущества

• Оцинкованное покрытие по методу Сендзимира - более прочное и равномерное, чем горячеоцинкованное, снижает риск отслаивания при гибке и монтаже.
• Стандартная длина 200 мм оптимальна для плотного прилегания к торцу лотка, минимизируя зазоры.
• Толщина 0,7 мм обеспечивает достаточную жёсткость без избыточного веса.
• Производится в соответствии с жёсткими технологическими нормами компании СОЭМИ Ст.Оскол - гарантия точности геометрии и совместимости с лотками того же производства.

Ограничения применения

• Не применяется для лотков высотой менее или более 100 мм - не обеспечит герметичность и прочность соединения.
• Не подходит для наружной установки без дополнительной защиты от атмосферных осадков - хотя цинк защищает от коррозии, длительное намокание снижает срок службы.
• Требует обязательного использования болтов М6; самонарезающие винты или заклёпки не подходят.
• Не предназначен для нагрузок на изгиб или крутящий момент - работает только на сжатие и вытяжение при правильном монтаже.

Примеры использования

• Соединение двух секций лотка на производственной линии в металлургическом цехе.
• Расширение кабельной трассы в распределительной подстанции при модернизации системы.
• Замена повреждённого участка лотка в офисном здании без замены всей трассы.

Практические советы

• Перед монтажом проверьте, что торец лотка ровный - искривление может помешать плотному прилеганию соединителя.
• Используйте только болты М6 с плоскими шайбами - маленький диаметр головки не позволит равномерно распределить усилие.
• При работе в среде с высокой влажностью рекомендуется дополнительно смазывать резьбу антикоррозийным составом.
• Соединители ЛМс-СЛ совместимы с лотками других производителей, если их габариты полностью совпадают с указанными в спецификации - всегда сверьте ширину и высоту перед заказом.
