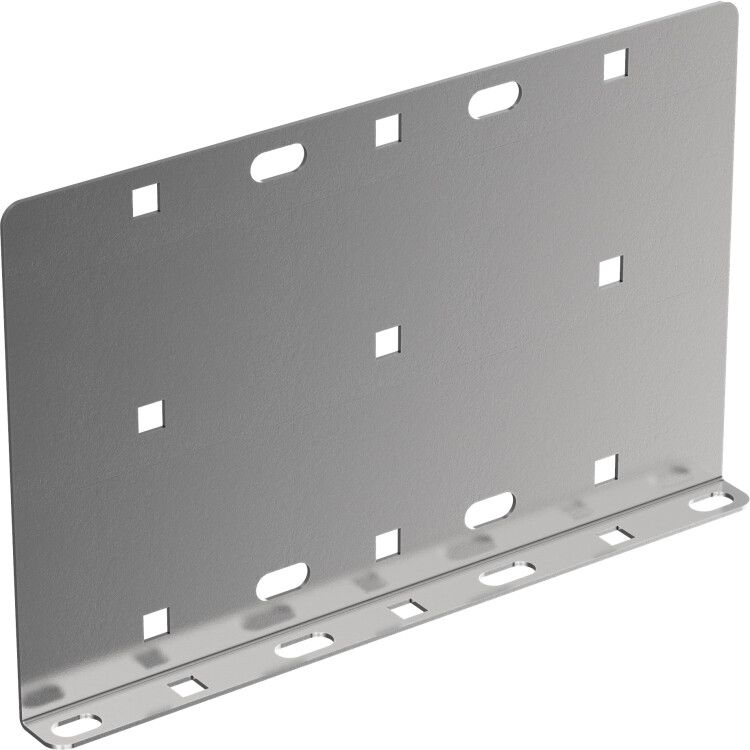

Пластина соединительная LESTA h=100мм | CLM40D-PS-100 IEK

Пластина соединительная h=100мм от IEK (ИЭК), артикул clm40d-ps-100, предназначена для надёжного соединения металлических лотков и аксессуаров в местах, где невозможно использовать телескопические соединения - например, после реза или на стыках элементов. Продукт из серии LESTA создан для долговечной работы в промышленных условиях.

Назначение и область применения

Пластина соединительная h=100мм используется для механического соединения двух участков кабельных лотков, когда стандартные телескопические замки недоступны - например, после раскроя лотка или при переходе между секциями разной длины. Подходит для вертикальных и горизонтальных трасс. Применяется в системах прокладки кабелей на заводах, в цехах, на энергообъектах, в жилых и коммерческих зданиях.

Технические характеристики

• Высота: 100 мм - обеспечивает достаточную площадь контакта для устойчивого соединения;
• Габаритные размеры: 78×200 мм - компактная форма, легко помещается в ограниченном пространстве;
• Материал: сталь - высокая прочность и устойчивость к деформациям;
• Покрытие: оцинковано по методу Сендзимира (ГОСТ 14918-2020) - равномерный слой цинка, защищающий от коррозии даже на срезах;
• Тип крепления: винтовое - позволяет фиксировать пластину болтами M6–M8 к боковым стенкам лотков;
• Срок службы: до 20 лет - при соблюдении условий эксплуатации в закрытых помещениях и наружных сетях без агрессивной среды;
• Исполнение: универсальное - работает как в горизонтальной, так и в вертикальной плоскости.

Совместимость и монтаж

Пластина соединительная h=100мм совместима с лотками серии LESTA от IEK, имеющими стандартную глубину 100 мм. Для установки требуется просверлить отверстия в боковых стенках лотков и зафиксировать пластину двумя-четырьмя болтами (не входят в комплект). Убедитесь, что толщина стенки лотка соответствует диаметру используемых болтов - рекомендуется M6. Монтаж выполняется без сварки, что снижает время работ и исключает повреждение цинкового покрытия.

Безопасность и стандарты

Произведено в соответствии с ГОСТ 14918-2020 - стандартом для оцинкованной стали. Соответствует требованиям безопасности для электромонтажных систем. Не содержит вредных веществ, безопасно для персонала и окружающей среды.

Преимущества

• Усиливает жесткость соединения лотков - предотвращает провисание и люфт;
• Цинковое покрытие по методу Сендзимира сохраняет целостность даже после реза - не требует дополнительной защиты;
• Не нуждается в специальных инструментах - монтируется обычными гаечными ключами;
• Поддерживает единый дизайн системы - совпадает с цветом и формой других элементов серии LESTA.

Ограничения применения

• Не предназначен для использования в агрессивных химических средах - например, в кислотных или щелочных производствах;
• Не следует применять в условиях постоянного воздействия воды - хотя оцинковка защищает от влаги, длительное погружение может вызвать коррозию;
• Не подходит для лотков с глубиной менее 100 мм - пластина не будет плотно прилегать;
• Требует наличия доступа к боковой поверхности лотка для крепления - не применима в полностью закрытых или заполненных каналах.

Примеры использования

• Соединение двух частей лотка после его реза под углом или по длине;
• Фиксация лотка к стене или потолку через опорную планку - пластина служит промежуточным элементом;
• Переход между лотком и кронштейном, где нет готового соединительного элемента;
• Укрепление стыка в шахте или канале, где нагрузка на лоток выше средней.

Практические советы

• Перед монтажом проверьте, чтобы внутренняя сторона лотка была ровной - искривления могут затруднять контакт пластины;
• Используйте болты с шайбами - они распределят нагрузку и продлят срок службы крепления;
• Если вы режете лоток, сразу же устанавливайте пластину - это предотвратит коррозию на свежих срезах;
• Для вертикальных трасс рекомендуется крепить пластину с обоих сторон - увеличит устойчивость к вибрациям;
• Артикул clm40d-ps-100 - единственный вариант в серии LESTA с высотой 100 мм; другие модели имеют другую геометрию.
