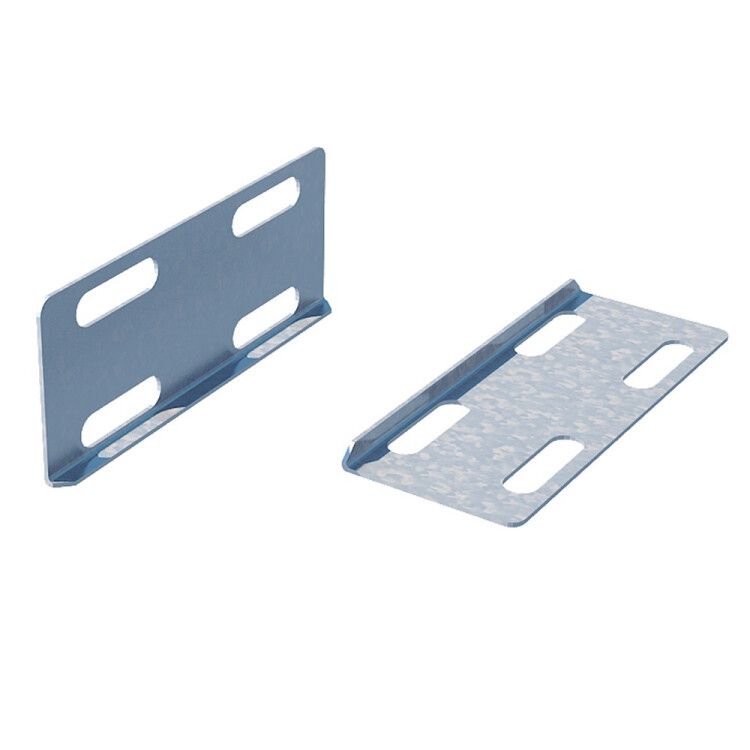

Усиливающая пластина на дно 100 мм ПЛЮС - SP100plus КМ-Профиль

Усиливающая пластина на дно 100 мм и 200 мм оцинкованная сталь КМ-профиль ПЛЮС - это соединительный элемент для усиления жесткости и несущей способности металлических лотков при прокладке кабельных трасс. Артикулы pl1021 и sp100plus подходят для стандартных лотков шириной 100 мм и 200 мм, обеспечивают надежное соединение на стыках и совместимы с системами КМ-профиль.

Назначение и область применения

Пластина используется для усиления дна металлического лотка в зоне стыка двух секций. Это особенно важно при нагрузках на лоток - например, при большом количестве кабелей или при необходимости увеличить расстояние между точками опоры. Применяется в кабельных трассах внутри помещений: офисах, производственных цехах, серверных, телекоммуникационных шкафах. Подходит для условий сухого и умеренно-agрессивного воздуха. Не предназначена для открытых площадок, высокой влажности или химически активных сред.

Технические характеристики

• Материал: оцинкованная сталь, покрытие по методу Сендзимира - равномерное, прочное, с высокой адгезией.
• Толщина: 1 мм - достаточна для повышения жесткости без значительного увеличения массы.
• Ширина лотка: 100 мм и 200 мм - соответствует стандартным размерам профиля КМ-профиль.
• Тип изделия: соединительная пластина, установленная на дне лотка.
• Цвет: серый - единый цвет с другими элементами системы КМ-профиль.
• Огнестойкость: да - материал не поддерживает горение, сохраняет форму при нагреве до температур, характерных для пожара в помещениях.
• Климатическое исполнение: У1 / УХЛ1 - допустимо использование в закрытых помещениях с контролируемым микроклиматом (температура от -40C до +40C, относительная влажность до 80%).
• Тип соединения: винтовой разъем - фиксация осуществляется саморезами через перфорацию.
• Перфорация: наличие отверстий снижает вес и позволяет легко крепить пластину без сверления.

Совместимость и монтаж

Пластина совместима исключительно с лотками серии КМ-профиль ПЛЮС. Для установки требуется совпадение габаритов: ширина лотка должна точно соответствовать 100 мм или 200 мм. Монтаж выполняется после сборки лотка: пластина кладётся на дно в месте стыка, выравнивается и фиксируется саморезами через перфорированные отверстия. Не требует предварительной подготовки - готова к применению сразу после доставки. Рекомендуется использовать саморезы с плоской головкой и диаметром 3–4 мм, длина - 8–10 мм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1. Оцинкование по методу Сендзимира обеспечивает долговечную защиту от коррозии. Материал не содержит токсичных компонентов, безопасен при обращении и монтаже. Огнестойкость подтверждена тестированием на соответствие нормам для внутренних кабельных систем.

Преимущества

• Увеличивает несущую способность лотка без замены всей конструкции.
• Перфорированная поверхность ускоряет монтаж - не нужна предварительная разметка или сверление.
• Горячее цинкование защищает от ржавчины даже при механических повреждениях покрытия.
• Не требует сборки - изделие уже готово к установке.
• Экономит время и материалы при ремонте или модернизации существующих трасс.

Ограничения применения

• Не применяется вне помещений - воздействие осадков и прямого UV-излучения снижает срок службы цинкового покрытия.
• Не рекомендуется для агрессивных сред: химических цехов, моющих установок, близости к морской воде.
• Подходит только для лотков шириной 100 мм и 200 мм - несовместима с другими размерами.
• Не является самостоятельным элементом - работает только как дополнение к основному лотку.

Примеры использования

• Усиление стыка двух лотков на потолке серверной комнаты при большой плотности кабелей.
• Решение проблемы прогиба лотка в цеху при длительном расположении силовых кабелей.
• Добавление жесткости в участке трассы, где лоток проходит через зону с повышенными вибрациями (например, рядом с насосом).
• Ремонт старого лотка без замены всего участка - достаточно установить пластину на стык.

Практические советы

• Проверьте ширину лотка перед заказом - пластина 100 мм не подойдет к 150 мм лотку, даже если они одного бренда.
• При монтаже используйте саморезы с антикоррозийным покрытием - продлевают срок службы соединения.
• Не затягивайте саморезы слишком сильно - можно деформировать тонкую сталь (1 мм) и нарушить целостность перфорации.
• Если лоток расположен вертикально - пластина также эффективна, но требует более частого крепления (через каждые 150–200 мм).
• Артикулы pl1021 и sp100plus - это один и тот же продукт; различия в номерах связаны с внутренней классификацией производителя.
