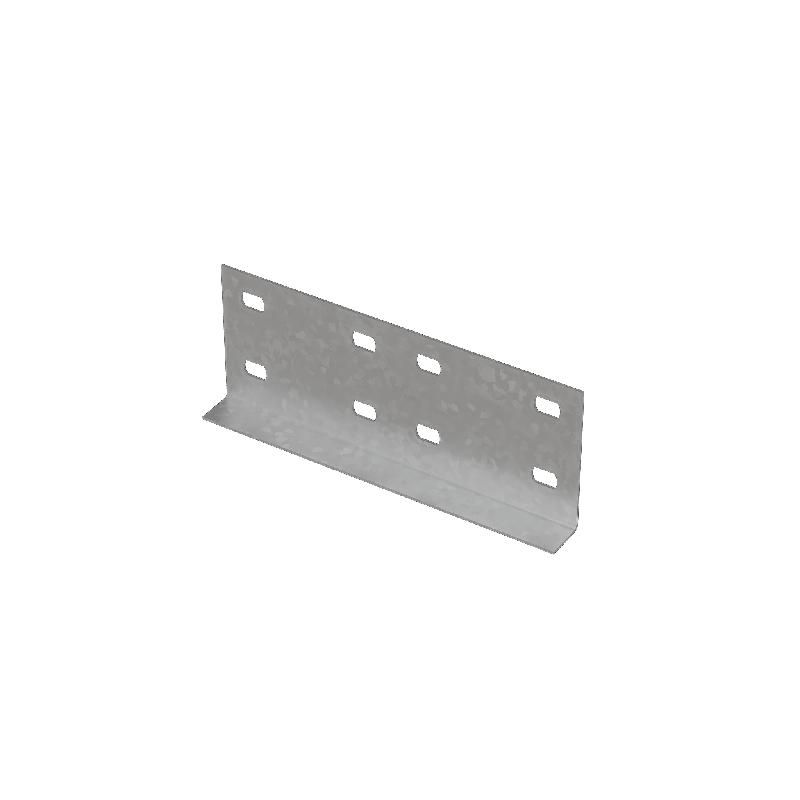

Соединительная пластина для лестничного лотка H100 s:2,0 мм N | LSPU3 КМ-профиль LO34750

Соединительная пластина для лотка кабельного лестничного сталь оцинкованная 2 мм КМ-профиль - это надёжный элемент для соединения секций лестничных кабельных лотков, обеспечивающий механическую прочность и сохранение целостности кабельной трассы. Продукт предназначен для внутренней установки в помещениях с умеренной влажностью и применяется в системах кабельного монтажа на промышленных, офисных и коммерческих объектах.

Назначение и область применения

Соединительная пластина для лотка кабельного лестничного сталь оцинкованная 2 мм КМ-профиль используется для соединения двух соседних секций лестничного лотка с высотой борта 100 мм. Она крепится с внешней стороны лотка, обеспечивая жёсткое и герметичное соединение без необходимости вскрытия самого канала. Подходит для сборки прямых участков, поворотов и ответвлений кабельных трасс. Элемент не предназначен для наружной установки или зон с постоянным воздействием воды, химических реагентов или агрессивной среды.

Технические характеристики

• Материал: сталь оцинкованная толщиной 2 мм
• Покрытие: горячее цинкование по методу Сендзимира - равномерный, плотный слой цинка, устойчивый к коррозии
• Тип соединения: винтовой разъём - позволяет собирать и разбирать соединение без повреждения детали
• Тип крепления: винтовое - совместимо с болтами М6–М8
• Совместимость по ширине лотка: 100–800 мм - подходит для большинства стандартных лестничных лотков
• Габаритные размеры: 100×23 мм - компактная форма для удобного монтажа
• Исполнение: продольное - ориентировано вдоль оси лотка, не требует перекладки
• Огнестойкость: да - не поддерживает горение, соответствует требованиям пожарной безопасности
• Цвет: серый - естественный цвет оцинкованной стали

Совместимость и монтаж

Соединительная пластина для лотка кабельного лестничного сталь оцинкованная 2 мм КМ-профиль совместима с любыми лестничными лотками, имеющими высоту борта 100 мм и ширину от 100 до 800 мм. Для монтажа требуется два болта (обычно М6 или М8) с гайками и шайбами - они не входят в комплект и должны быть закуплены отдельно. Установка выполняется снаружи лотка: пластина выравнивается по кромкам двух секций, фиксируется через предварительно просверленные отверстия. Нет необходимости демонтировать кабели - можно работать даже при заполненном лотке. Рекомендуется использовать антивибрационные шайбы при монтаже на вибрирующих конструкциях.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ 15150-69 для эксплуатации в условиях умеренного климата. Огнестойкость подтверждает соответствие нормам пожарной безопасности для кабельных систем. Цинковое покрытие по методу Сендзимира соответствует DIN EN ISO 1461 - гарантирует долгий срок службы без образования белого налёта и расслоения. Не содержит свинца, фталатов и других токсичных веществ.

Преимущества

• Высокая механическая прочность благодаря толщине 2 мм и качественному цинкованию
• Удобство монтажа - не требует специальных инструментов, работает с обычным набором гаечных ключей
• Устойчивость к коррозии - оцинковка Сендзимира защищает сталь даже при микроскопических царапинах
• Поддержка огнестойкости - безопасна в системах, где важна пожарная устойчивость
• Регулируемое соединение - можно легко переустанавливать при модификации трассы

Ограничения применения

• Не предназначена для наружной установки - не выдерживает длительного воздействия дождя, снега, ультрафиолета
• Не рекомендуется для помещений с повышенной влажностью (>80%) или постоянным конденсатом
• Не подходит для лотков с высотой борта менее 100 мм или более 800 мм
• Не следует применять в агрессивных средах: химические производства, морские порты, кислотные цеха
• Запрещён контакт с медью и другими металлами без изоляции - возможна электрохимическая коррозия

Примеры использования

• Соединение секций лотка в серверной комнате на предприятии
• Сборка трассы для силовых кабелей в торговом центре
• Формирование перехода между этажами в офисном здании
• Обустройство кабельных каналов в производственных цехах с легкими вибрациями
• Монтаж распределительных сетей в больницах и школах

Практические советы

• Перед монтажом проверьте, что ширина лотка попадает в диапазон 100–800 мм - иначе пластина будет слишком маленькой или большой
• Используйте болты с пластиковыми или резиновыми шайбами, чтобы избежать повреждения цинкового слоя при затяжке
• При сборке длинных трасс делайте контрольную затяжку всех соединений после окончания монтажа - это исключит провисание
• Не используйте пластины в качестве опорных элементов - они не рассчитаны на нагрузку, кроме собственного веса и кабеля
• При замене старых соединителей - снимите все крепежи, очистите поверхности от грязи и ржавчины перед установкой новой соединительной пластины для лотка кабельного лестничного сталь оцинкованная 2 мм КМ-профиль
