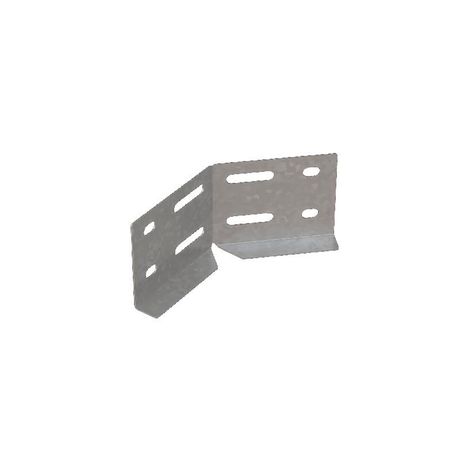

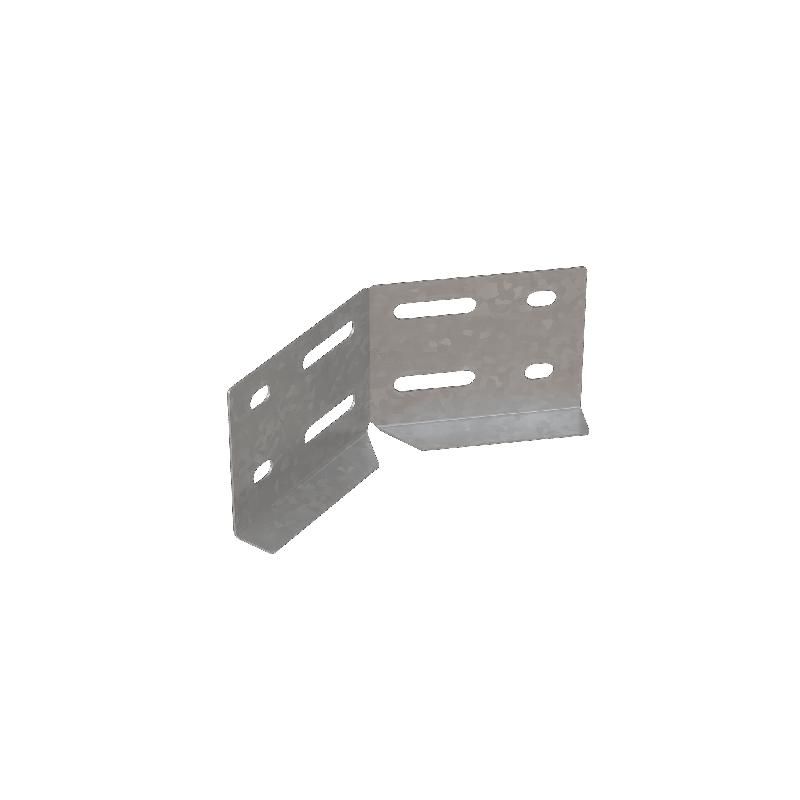

Регулируемый горизонтальный соединитель для лестничного лотка H100 s:2,0 мм N | LSPNLU3 КМ-профиль LO42212

Соединитель регулируемый горизонтальный для лестничного лотка H100 сталь 2.0 мм КМ-профиль - элемент системы кабельных трасс, позволяющий гибко изменять направление лотка в горизонтальной плоскости. Продукт от СИСТЕМА КМ и КМ-Профиля подходит для сборки сложных маршрутов в помещениях, где требуется обходить препятствия или делать боковые ответвления. Артикул lo42212 обеспечивает совместимость с лотками той же серии.

Назначение и область применения

Соединитель регулируемый горизонтальный для лестничного лотка H100 сталь 2.0 мм КМ-профиль предназначен для изменения направления кабельной трассы в горизонтальной плоскости. Он позволяет выполнять повороты, изгибы и Т-образные отводы, соединяя прямые участки лотка сбоку. Это особенно полезно при прохождении трассы вокруг колонн, труб, дверных проёмов и других архитектурных элементов.

Применяется в закрытых помещениях: офисах, производственных цехах, жилых комплексах, торговых центрах. Подходит для систем с лестничными лотками высотой 100 мм. Не рекомендуется для уличного монтажа или зон с повышенной влажностью, химическими испарениями или агрессивной средой.

Технические характеристики

• Высота борта лотка: 100 мм - соответствует стандартным лестничным лоткам этой высоты
• Материал: оцинкованная сталь по методу Сендзимира - обеспечивает равномерное покрытие, устойчивое к механическим воздействиям
• Толщина металла: 2,0 мм - гарантирует достаточную жёсткость при нагрузках и монтаже
• Тип соединения: регулируемый горизонтальный - позволяет менять угол поворота без замены детали
• Класс защиты по ГОСТ 15150-69: УХЛ - предназначена для работы в условиях сухого климата и внутренних помещений

Совместимость и монтаж

Соединитель регулируемый горизонтальный для лестничного лотка H100 сталь 2.0 мм КМ-профиль совместим исключительно с лотками того же типа и высоты - 100 мм. Для установки используются болты и гайки, входящие в комплект лотковой системы КМ-Профиля. Монтаж выполняется на уровне пола или потолка, фиксируется к опорам через отверстия в основании изделия.

Не требует специальных инструментов - достаточно обычного набора для крепления. Перед сборкой проверьте, чтобы все элементы были одного производителя - расхождения в геометрии могут вызвать перекосы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по классу УХЛ - допущено к использованию в помещениях с контролируемой температурой и влажностью. Оцинкование по методу Сендзимира снижает риск коррозии, что продлевает срок службы в нормальных условиях эксплуатации. Соответствует общим правилам безопасности для кабельных систем согласно ПУЭ.

Преимущества

• Регулируемость - можно задавать нужный угол поворота без замены детали, экономя время и материалы
• Стальная прочность - толщина 2,0 мм выдерживает значительные нагрузки от кабелей и внешнего давления
• Цинковое покрытие - защищает от окисления в сухих и умеренно влажных средах
• Готовая совместимость - легко интегрируется в существующую систему КМ-Профиля без адаптеров

Ограничения применения

• Не применяется вне помещений - не рассчитан на осадки, прямое UV-воздействие или перепады температур
• Не подходит для агрессивных сред - пары кислот, щелочей, солевых растворов разрушат цинковое покрытие
• Не использовать в зонах с постоянной вибрацией выше нормы - возможна потеря герметичности соединений
• Только для лотков высотой 100 мм - несовместим с другими размерами, даже от того же производителя

Примеры использования

• Обход колонны в производственном цеху - поворот трассы на 90° с помощью этого соединителя
• Формирование Т-образного ответвления - подключение боковой ветви к основному лотку
• Переход между этажами через технологический шахтный короб - использование нескольких соединителей для плавного изгиба
• Прокладка кабелей в офисе с множеством перегородок - точечные корректировки направления без резки лотка

Практические советы

• Перед монтажом проверьте, что лоток имеет одинаковый шаг крепёжных отверстий - отличия могут быть у старых партий
• При частом перемещении кабелей используйте дополнительные фиксаторы - регулируемые соединители могут немного “играть” под нагрузкой
• Не затягивайте болты слишком сильно - это деформирует оцинкованную сталь и нарушит контакт с соседними элементами
• Для долговечности в помещениях с периодической влажностью (например, вентиляционные камеры) дополнительно обработайте места стыков антикоррозийной смазкой
• Артикул lo42212 всегда указывайте при заказе запчастей - другие модели с похожим названием могут иметь другую геометрию
