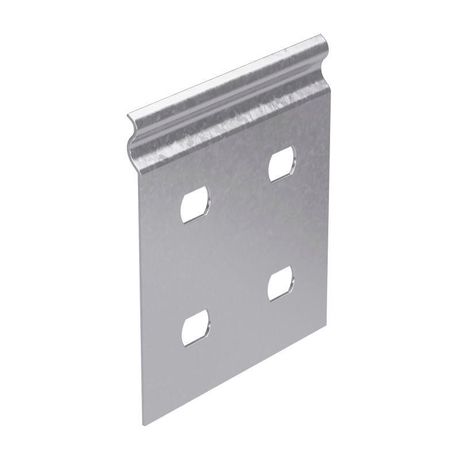

Пластина соединительная GTO H100 толщ 2,0 мм | SPGH100 DKC ДКС

Пластина соединительная GTO H100 толщина 2,0 мм DKC предназначена для надёжного соединения кабельных лотков серии S5 Combitech с высотой борта 100 мм. Изготовлена из оцинкованной стали, обеспечивает прочный механический контакт и совместима с винтовыми соединениями. Артикул spgh100 используется в системах прокладки кабеля на объектах промышленного и коммерческого назначения.

Назначение и область применения

Пластина соединительная GTO H100 толщина 2,0 мм DKC служит для соединения двух участков кабельного лотка серии S5 Combitech по месту стыка основания. Применяется там, где требуется сохранить целостность несущей конструкции и обеспечить жесткую связь между элементами. Подходит для установки внутри помещений, в цехах, на эстакадах, в распределительных пунктах. Не предназначен для внешней эксплуатации без защиты от осадков.

Технические характеристики

• Тип изделия: Накладка соединительная
• Высота кабеленесущей системы: 100 мм
• Толщина материала: 2,0 мм
• Материал: Сталь оцинкованная
• Покрытие: Оцинковано по методу Сендзимира
• Тип соединения: Винтовой разъём
• Модель/исполнение: Соединительная накладка на стык основания лотка
• Цвет: Светло-серый
• Совместимость с кабельными лотками: Да (только с S5 Combitech)

Совместимость и монтаж

Пластина соединительная GTO H100 толщина 2,0 мм DKC совместима исключительно с кабельными лотками серии S5 Combitech, имеющими высоту борта 100 мм. Устанавливается на стык нижнего основания лотков. Для фиксации используются болты M8 или аналогичные, соответствующие отверстиям в лотках. Монтаж выполняется после выравнивания лотков по горизонтали - зазор между торцами не должен превышать 2–3 мм. Каждая пластина удерживается минимум двумя винтами с каждой стороны стыка.

Безопасность и стандарты

Изделие изготовлено из оцинкованной стали по методу Сендзимира - это гарантирует равномерное покрытие цинком и повышенную коррозионную стойкость. Однако сертификация по ГОСТ, IEC или другим нормативным документам в предоставленных данных не указана. Электроизоляционные свойства отсутствуют - пластина является проводящим элементом и должна быть заземлена в рамках общей системы заземления электрооборудования.

Преимущества

• Увеличивает жёсткость соединения лотков за счёт толщины 2,0 мм - снижает прогиб при нагрузке
• Покрытие по методу Сендзимира обеспечивает долгий срок службы даже в условиях средней влажности
• Работает с типовой фурнитурой S5 Combitech - не требует доработки или специальных инструментов
• Легко заменяема при ремонте - доступна в комплекте с другими элементами серии

Ограничения применения

• Не для лотков других серий - например, H75, H150 или сторонних производителей
• Не рекомендуется использовать вне закрытых помещений без дополнительной герметизации
• Не рассчитана на восприятие значительных ударных или динамических нагрузок - только статические
• Запрещено применять в качестве опоры для оборудования или труб - функционально только как соединитель

Примеры использования

• Соединение секций лотка на конвейерной линии в пищевой промышленности
• Переход через технологический шов в производственном корпусе
• Обустройство трассы кабелей в распределительной комнате с несколькими уровнями лотков
• Ремонт повреждённого участка кабельной трассы без замены всего лотка

Практические советы

• Перед монтажом проверьте, что торцы лотков точно совпадают по уровню - перепад более 2 мм вызывает перекос и увеличивает риск деформации
• Используйте антивибрационные гроверы или контргайки при затяжке винтов - особенно в вибрирующих зонах
• При необходимости продлевать трассу - используйте несколько пластин спереди и сзади, чтобы избежать “эффекта маятника”
• Пластина соединительная GTO H100 толщина 2,0 мм DKC легко окрашивается в цвет лотка - если нужна маскировка, предварительно обработайте поверхность пескоструем
• Артикул spgh100 храните в запасе - он часто требуется при модификации существующих трасс
