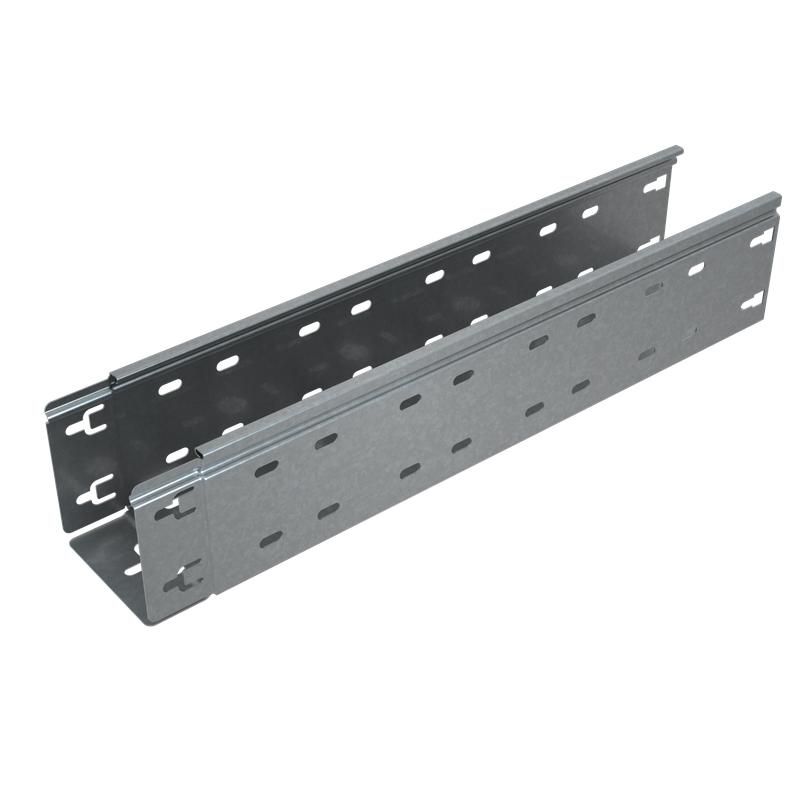

Лоток кабельный перфорированный Быстрый монтаж ПЛЮС 100x200 мм СИСТЕМА КМ PL0272

Лоток перфорированный 200х100х3000х0.7мм оцинкованный КМ-профиль - это готовое решение для прокладки кабельных трасс в помещениях. Благодаря перфорации, оцинковке и интегрированному соединителю, он обеспечивает быстрый монтаж, надёжную защиту проводов и долгий срок службы даже в условиях умеренного климата.

Назначение и область применения

Лоток перфорированный 200х100х3000х0.7мм оцинкованный КМ-профиль предназначен для прокладки силовых, сигнальных и коммуникационных кабелей внутри зданий. Подходит для офисов, производственных цехов, телекоммуникационных пунктов, серверных комнат и других объектов с сухим или слабоагрессивным микроклиматом. Применяется там, где требуется доступ к кабелям для обслуживания, модификации или диагностики.

Технические характеристики

• Габариты: ширина 200 мм, высота борта 100 мм, длина 3000 мм
• Толщина материала: 0,7 мм
• Материал: сталь оцинкованная горячим способом по технологии Сендзимира
• Полезное сечение: 19 440 мм2 - позволяет размещать значительный объем кабелей
• Перфорация: наличие отверстий по всей поверхности боковых стенок и дна - для вентиляции, фиксации кабелей и крепления кронштейнов
• Цвет: серый
• Климатическое исполнение: У1 / УХЛ1 - работает при температуре от −40C до +40C, в помещениях с нормальной влажностью
• Огнестойкость: соответствует требованиям к негорючим материалам
• Интегрированный соединитель: позволяет стыковать секции без дополнительных деталей
• Завальцованные края бортов: 180° - защищают кабели от порезов при установке

Совместимость и монтаж

Лоток перфорированный 200х100х3000х0.7мм оцинкованный КМ-профиль совместим с другими элементами системы КМ-профиль того же типоразмера. Интегрированный соединитель обеспечивает плотное и жёсткое соединение между соседними секциями - достаточно совместить края и зафиксировать саморезами через перфорацию. Монтаж возможен на кронштейнах, потолочных подвесах, стенах или в нишах. Перфорация позволяет закреплять кабели хомутиками без сверления. Для удобства сборки рекомендуется использовать крышки (продаются отдельно).

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 15150-69 и требует соблюдения правил электромонтажа. Оцинкованное покрытие защищает от коррозии, а огнестойкость снижает риск распространения пламени. Наличие завальцованных краев исключает травмы при работе с кабелями. Лоток не содержит токсичных веществ и безопасен для внутреннего использования.

Преимущества

• Быстрая сборка благодаря интегрированному соединителю и перфорации
• Высокая прочность при минимальной массе - 0,7 мм стали достаточно для большинства нагрузок
• Доступ к кабелям без демонтажа - перфорация позволяет просматривать и менять провода без вскрытия
• Устойчивость к коррозии - оцинковка по Сендзимиру даёт равномерное и долговечное покрытие
• Экономия времени на монтаже - не нужны дополнительные переходники или крепёж для стыков

Ограничения применения

Не применяется во внешних сетях, в сырых помещениях, на открытых площадках или в агрессивных средах (например, химических цехах, соляных зонах, морских берегах). Температура ниже −40C или выше +40C может влиять на целостность покрытия. Без крышек не рекомендуется применять в местах с высоким риском попадания пыли, воды или механических воздействий. Не предназначается для прокладки высоковольтных кабелей без дополнительного экранирования.

Примеры использования

• Прокладка кабелей питания и управления на производственной линии
• Кабельные трассы в серверных помещениях и распределительных щитах
• Системы видеонаблюдения и связи в административных зданиях
• Обвязка оборудования в автоматизированных цехах
• Подводка кабелей к станкам, конвейерам, пультам управления

Практические советы

• При проектировании трассы учтите, что максимальная нагрузка зависит от количества и веса кабелей - не перегружайте лоток более чем на 80% полезного сечения
• Для длинных участков (>10 м) предусмотрите компенсационные зазоры - металл расширяется при нагреве
• Используйте крышки, особенно в местах с частым перемещением людей или оборудованием
• При необходимости резки - используйте ножницы по металлу, чтобы сохранить кромку и перфорацию
• Артикулы lpplus100-200-0.7-3000, pl0272 и lpplus100*200*0.7*3000 - все они относятся к одному продукту: Лоток перфорированный 200х100х3000х0.7мм оцинкованный КМ-профиль
