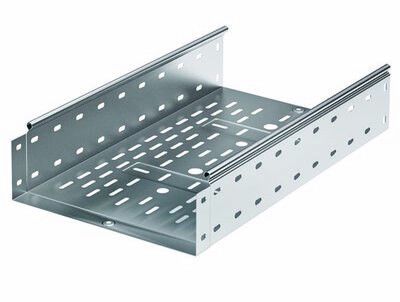

Лоток перфорированный 200х100х3000х0,7мм | 35343 DKC ДКС

Лоток перфорированный листовой 200х100 L3000 сталь 0.7мм от DKC (ДКС) - это прочная, легкая и удобная система для прокладки кабелей в помещениях и на улице. Артикул 35343 выполнен из оцинкованной стали по методу Сендзимира, обеспечивая долговечность даже в условиях повышенной влажности. Благодаря перфорации и ребрам жесткости, он сочетает высокую нагрузочную способность с минимальным весом.

Назначение и область применения

Лоток перфорированный листовой 200х100 L3000 сталь 0.7мм предназначен для прокладки силовых и слаботочных кабелей в промышленных, коммерческих и инфраструктурных объектах. Подходит для внутренней и наружной установки - благодаря защите от коррозии и климатическому исполнению УХЛ2. Применяется в системах автоматизации, на заводах, в распределительных пунктах, на транспорте и в зонах с высокой плотностью кабельных трасс.

Технические характеристики

• Габариты: 200 мм (ширина) × 100 мм (высота) × 3000 мм (длина)
• Толщина материала: 0,7 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Покрытие: цинк равномерного слоя, устойчивый к механическим повреждениям
• Полезное сечение: 19 700 мм2
• Перфорация: наличие отверстий под кабели диаметром 11 мм, 17 мм, 21 мм
• Монтажная перфорация: да - позволяет фиксировать лоток к стенам и потолкам болтами
• Перфорированная боковая стенка: да - улучшает теплоотдачу и доступ к кабелям
• Огнестойкость: соответствует требованиям - не распространяет горение
• Цвет: серый
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C

Совместимость и монтаж

Лоток перфорированный листовой 200х100 L3000 сталь 0.7мм совместим с другими элементами серии S5 Combitech Сендзимир. Соединение осуществляется по принципу “мама-папа” - без дополнительных крепежей, что исключает щели и создаёт непрерывный кабельный канал. Для крепления используются стандартные болты через монтажную перфорацию. Крышки (входят в комплект системы) обеспечивают степень защиты IP10. Нет необходимости в сварке - всё собирается на болтах и замках.

Безопасность и стандарты

Лоток соответствует требованиям безопасности по огнестойкости - материал не поддерживает горение. Цинкование по методу Сендзимира гарантирует антикоррозийную стойкость, соответствующую нормам ГОСТ 14918. Климатическое исполнение УХЛ2 подтверждает работоспособность в условиях среднего климата с повышенной влажностью. Сертифицирован для использования в промышленных объектах согласно рекомендованному проектному ассортименту.

Преимущества

• Высокая несущая способность - благодаря формовке, усиливающей жесткость на 54%
• Сниженный вес - перфорация уменьшает массу без потери прочности
• Удобство обслуживания - боковые отверстия позволяют легко выводить и менять кабели
• Защита от повреждений - гладкий профиль не травмирует изоляцию кабелей
• Быстрый монтаж - система “мама-папа” экономит до 40% времени сборки
• Долговечность - оцинковка Сендзимира служит в 2–3 раза дольше обычного покрытия

Ограничения применения

Не предназначена для постоянного погружения в воду - степень защиты IP10 допускает лишь защиту от капель и вертикального попадания воды. Не использовать в агрессивных химических средах (кислоты, щелочи, солевые растворы). Не рекомендуется для установки в местах с частыми ударными нагрузками или вибрациями выше нормы - требуется дополнительная фиксация. Открытые отверстия не подходят для участков с риском попадания крупного мусора или животных.

Примеры использования

• Прокладка кабелей управления на конвейерах в пищевой промышленности
• Распределение силовых кабелей в цехах с высокой запылённостью
• Кабельные трассы на открытых площадках - парковки, эстакады, тоннели
• Системы связи и сигнализации в административных зданиях
• Обвязка оборудования на АЭС, ТЭЦ, насосных станциях

Практические советы

• При выборе длины учтите, что 3000 мм - максимальная длина без прогиба при максимальной нагрузке. Для длинных трасс используйте опоры каждые 1,5–2 метра.
• Для кабелей большего диаметра (>21 мм) используйте дополнительные вырезы или переходники - оригинальные отверстия рассчитаны именно на указанные значения.
• При монтаже на металлические поверхности - обязательно используйте изолирующие прокладки между лотком и конструкцией, чтобы избежать электрохимической коррозии.
• Закрывайте лоток крышками, если нужна защита от пыли, влаги или случайного контакта - это повысит уровень защиты до IP10.
• Артикул 35343 совместим с фитингами и углами серии S5 Combitech - сохраняйте целостность системы при расширении трассы.
