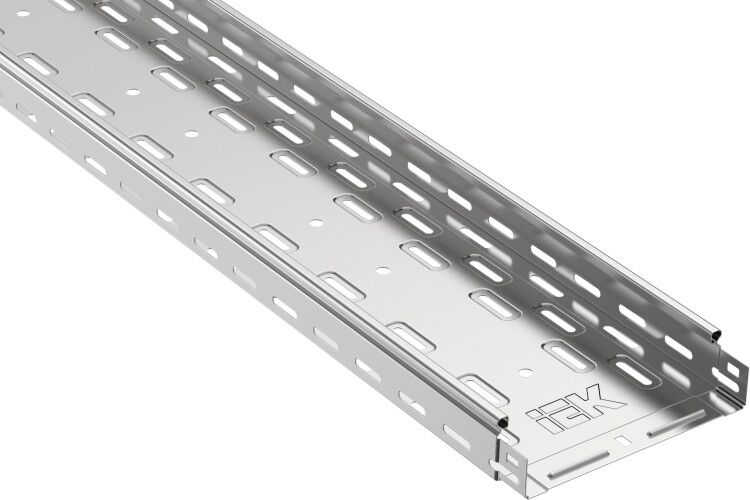

Лоток перфорированный ESCA 200х50х3000, 0.7 мм IEK CLP10-050-200-3

Лоток перфорированный листовой 200х50х3000 сталь 0.7 мм от IEK - это элемент кабеленесущей системы для упорядоченной прокладки силовых и слаботочных кабелей в помещениях и на открытых площадках. Артикул clp10-050-200-3 выполнен из оцинкованной стали с перфорацией и интегрированным соединительным разъёмом, что упрощает сборку и повышает надёжность монтажа.

Назначение и область применения

Лоток перфорированный листовой 200х50х3000 сталь 0.7 мм используется для прокладки кабелей в кабельных трассах. Подходит для внутренней и наружной установки - в том числе под навесом, в помещениях с высокой влажностью и на производственных участках. Благодаря перфорации и возможности установки крышки (продается отдельно) обеспечивается защита кабелей от механических повреждений, пыли и влаги. Применяется в жилых, коммерческих и промышленных объектах: офисах, торговых центрах, заводах, АЗС, транспортных терминалах.

Технические характеристики

• Форма: листовой лоток с прямоугольным сечением 200×50 мм
• Длина: 3000 мм
• Материал: сталь 0,7 мм толщиной, оцинкованная конвейерным способом
• Покрытие: цинк - защищает от коррозии, соответствует ГОСТ 14918-80
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C
• Перфорация: наличие отверстий по всей длине боковых стенок - позволяет фиксировать кабели хомутами и проводить вентиляцию
• Огнестойкость: материал не распространяет горение, соответствует ТР ТС 004/2011
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Исполнение: с интегрированным соединительным разъёмом - исключает необходимость дополнительных креплений при стыковке
• Цвет: серый

Совместимость и монтаж

Лоток перфорированный листовой 200х50х3000 сталь 0.7 мм совместим с другими элементами системы ESCA от IEK: углами, переходниками, креплениями и крышками. Интегрированный соединительный разъём позволяет легко состыковывать лотки без сварки или болтов - достаточно вставить один элемент в другой и зафиксировать замком. Монтаж осуществляется на кронштейны, подвесы или крепёжные планки. Перфорация позволяет использовать саморезы или хомуты для фиксации кабелей. Крышка продается отдельно - её можно закрепить на лотке для полной герметизации трассы.

Безопасность и стандарты

• Соответствует ГОСТ 14918-80 - норматив для металлических кабельных лотков
• Соответствует ГОСТ Р 52868-2021 - требования к кабельным системам
• Соответствует ТР ТС 004/2011 - безопасность оборудования низкого напряжения
• Огнестойкий материал - не поддерживает горение, снижает риск возгорания кабельной трассы

Преимущества

• Оцинкованное покрытие - долговечность даже в условиях повышенной влажности
• Интегрированный разъём - быстрый и прочный монтаж без дополнительных деталей
• Перфорация - удобство крепления кабелей и доступ к проводам при обслуживании
• Высокая механическая прочность - выдерживает нагрузки при заполнении кабелями
• Совместимость с широким спектром аксессуаров ESCA - гибкость проектирования трасс

Ограничения применения

• Не предназначена для постоянного погружения в воду - несмотря на оцинкование, не является водонепроницаемой без крышки
• Крышка не входит в комплект - требуется докупать отдельно для защиты от влаги и пыли
• Не рекомендуется для использования в агрессивных средах (например, соляные пары, кислоты) - цинковое покрытие имеет ограниченную устойчивость к химическим веществам
• Толщина 0,7 мм достаточна для большинства задач, но недостаточна для очень тяжёлых кабельных нагрузок - при большой плотности укладки проверяйте допустимую нагрузку на единицу длины

Примеры использования

• Прокладка силовых кабелей в цехе на производстве
• Слаботочные сети (LAN, CCTV, телефония) в офисном здании
• Кабельные трассы в торговых центрах под потолком
• Наружные маршруты под навесом - например, освещение автостоянки
• Обслуживание кабелей в помещениях с высокой влажностью - котельные, насосные станции

Практические советы

• При планировании трассы учтите, что ширина лотка 200 мм требует минимум 15–20 см свободного места для установки креплений
• Для вертикальных участков используйте дополнительные опоры через каждые 1,5–2 метра
• Если нужна полная герметизация - обязательно докупайте крышку; без неё лоток не обеспечит IP-защиту
• При необходимости резки - используйте ножницы по металлу, после чего обработайте края для предотвращения порезов
• Артикул clp10-050-200-3 совместим с другими лотками серии ESCA - сохраняйте единый типоразмер для упрощения ремонта и расширения системы
