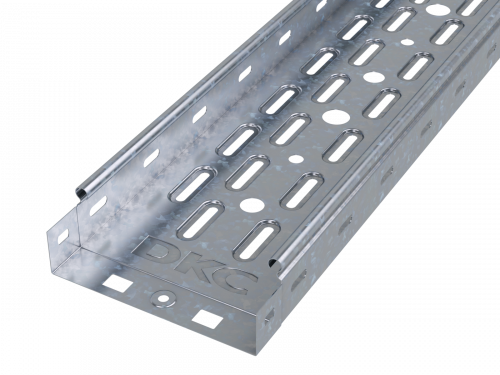

Лоток перфорированный S5 Combitech 150х50х3000, 0.7 мм DKC 35263

Лоток перфорированный 150х50х3000х0,7мм сталь от DKC (ДКС) - это прочный, легкий и удобный элемент для прокладки силовых и слаботочных кабелей в помещениях и на улице. Артикул 35263 выполнен из оцинкованной стали по методу Сендзимира, обеспечивая долговечность даже в условиях повышенной влажности.

Назначение и область применения

Лоток перфорированный 150х50х3000х0,7мм сталь предназначен для организации открытой прокладки кабельных трасс. Подходит для использования в промышленных зонах, цехах, на объектах ЖКХ, транспорте и энергетике. Может монтироваться как внутри помещений, так и на открытом воздухе благодаря защите от коррозии и классу климатического исполнения УХЛ2. Применяется для кабелей с диаметрами до 21 мм - через перфорацию возможен вывод и фиксация проводов.

Технические характеристики

• Габариты: ширина 150 мм, высота 50 мм, длина 3000 мм
• Толщина материала: 0,7 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Полезное сечение: 7400 мм2
• Покрытие: гальваническое цинкование - равномерное, адгезионное, с высокой коррозионной стойкостью
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C
• Огнестойкость: да - материал не поддерживает горение
• Цвет: серый
• Перфорация: боковые стенки perforated, отверстия под кабели Ø11 мм, Ø17 мм, Ø21 мм
• Монтажная перфорация: есть - позволяет крепить лоток к стенам, потолкам, опорам
• Исполнение: без разъема - требует дополнительных комплектующих для соединения

Совместимость и монтаж

Лоток перфорированный 150х50х3000х0,7мм сталь совместим с системой S5 Combitech Сендзимир. Соединяется с другими элементами системы по принципу “мама-папа” - без сварки и болтов. Для сборки требуется только выступ на одном конце и паз на другом. Крепление осуществляется через монтажную перфорацию с помощью хомутов, кронштейнов или анкеров. Наличие перфорации на боковой стенке упрощает вывод кабелей и установку ответвлений. Не требует специальных инструментов - достаточно плоскогубцев и ножниц по металлу для резки.

Безопасность и стандарты

Лоток соответствует требованиям безопасности для прокладки кабелей в соответствии с ГОСТ Р 50571.5.52 и ПУЭ. Огнестойкость обеспечивается за счет стального основания и отсутствия горючих материалов. Степень защиты IP10 достигается только при использовании крышек системы - без них лоток не герметичен. Цинкование по методу Сендзимира соответствует DIN EN ISO 1461.

Преимущества

• Высокая несущая способность - за счет формованного профиля нагрузка возрастает на 54% по сравнению с обычными лотками
• Сниженный вес - перфорация уменьшает массу без потери жесткости
• Защита кабелей - закругленные края исключают порезы изоляции при прокладке
• Удобство обслуживания - доступ к кабелям без демонтажа всего участка
• Долгий срок службы - оцинковка по Сендзимиру защищает от ржавчины в течение 20+ лет

Ограничения применения

• Не предназначена для прокладки в средах с постоянным воздействием кислот, щелочей или солевых растворов - цинк может разрушаться
• Без крышки степень защиты IP10 - не подходит для мест с активным попаданием воды или пыли
• Не используется в качестве несущего элемента для тяжелых трубопроводов или оборудования
• Длина 3000 мм - при необходимости более длинных трасс требуется стыковка нескольких лотков

Примеры использования

• Прокладка кабелей управления на заводах и конвейерах
• Силовые трассы в распределительных пунктах
• Кабельные маршруты в серверных комнатах и телекоммуникационных шкафах
• Наружные трассы на производственных площадках, где важна вентиляция и быстрый доступ
• Замена старых кабельных каналов в модернизируемых зданиях

Практические советы

• При выборе крепления учтите шаг между точками крепления - рекомендуется не более 1,5 м для вертикальных участков и 2 м для горизонтальных
• Для вывода кабелей используйте отверстия Ø17–21 мм - они подходят под большинство силовых и сигнальных проводов
• При резке лотка используйте ножницы по металлу - после резки зачистите острые края
• Для работы в агрессивной среде (например, на морском побережье) рассмотрите использование лотков с покрытием из нержавеющей стали
• Артикул 35263 - идеально сочетается с крышками, углами и переходниками серии S5 Combitech Сендзимир от DKC
