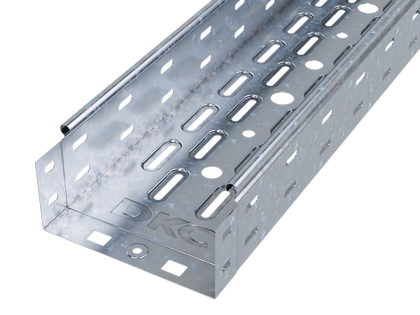

Лоток перфорированный S5 Combitech 100х80х3000, 0.7 мм DKC (ДКС) 35302

Лоток перфорированный листовой 100х80 L3000 сталь 0.7мм от DKC (ДКС) - это прочный, легкий и удобный элемент для прокладки силовых и слаботочных кабелей в помещениях и на улице. Артикул 35302 выполнен из оцинкованной стали по методу Сендзимира, обеспечивая долговечность даже в условиях повышенной влажности.

Назначение и область применения

Лоток перфорированный листовой 100х80 L3000 сталь 0.7мм предназначен для организации кабельных трасс в промышленных, коммерческих и инфраструктурных объектах. Подходит для прокладки кабелей в цехах, на элеваторах, в системах автоматизации, на открытых площадках и в тоннелях. Благодаря оцинкованному покрытию и классу защиты IP10 (при установке крышки) может использоваться во влажных и пыльных средах. Применяется там, где важны быстрый монтаж, доступ к кабелям и снижение нагрузки на несущие конструкции.

Технические характеристики

• Габариты: ширина 100 мм, высота 80 мм, длина 3000 мм
• Толщина материала: 0,7 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Полезное сечение: 7800 мм2
• Покрытие: холоднокатаная оцинковка, равномерная и адгезионно-stойкая
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C
• Перфорация: боковые стенки perforated, есть отверстия под кабели диаметрами 11 мм, 17 мм, 21 мм
• Огнестойкость: да - материал не поддерживает горение
• Цвет: серый
• Исполнение: без разъема - требует дополнительных фитингов для соединений
• Монтажная перфорация: есть - позволяет крепить лоток к стенам, потолкам, опорам через отверстия

Совместимость и монтаж

Лоток перфорированный листовой 100х80 L3000 сталь 0.7мм совместим с другими элементами серии S5 Combitech Сендзимир. Соединение между лотками осуществляется по принципу «мама–папа» - зацепление профилей без болтов. Для герметичности рекомендуется использовать крышки, которые обеспечивают степень защиты IP10. Крепление к поверхности выполняется через монтажную перфорацию с помощью хомутов, кронштейнов или саморезов. Учитывайте посадочные размеры: внутренняя ширина 92 мм, высота 72 мм - это важно при выборе кабельных зажимов и фиксаторов.

Безопасность и стандарты

Лоток соответствует требованиям к огнестойкости и не выделяет токсичных веществ при нагреве. Оцинкование по методу Сендзимира гарантирует антикоррозийную стойкость в соответствии с ГОСТ 14918. Климатическое исполнение УХЛ2 подтверждает работоспособность в условиях умеренного и холодного климата. Наличие перфорации исключает скопление конденсата внутри лотка, снижая риск замыканий.

Преимущества

• Высокая несущая способность благодаря формованной подформовке - усиливает жесткость на 54%
• Сниженный вес за счет перфорации - уменьшает нагрузку на крепления и несущие конструкции
• Доступ к кабелям без демонтажа - отверстия позволяют выводить провода прямо из боковой стенки
• Быстрый монтаж - система «мама–папа» исключает использование крепежа при соединении участков
• Защита кабелей - гладкие края и закругленные углы предотвращают повреждение изоляции при прокладке

Ограничения применения

Не предназначена для прямого контакта с открытыми источниками воды - при необходимости защиты от брызг и струй требуется установка крышки. Без крышки степень защиты - IP10, то есть только против вертикально падающих капель. Не следует использовать в агрессивных химических средах (например, в кислотных цехах) - оцинковка не устойчива к сильным кислотам и щелочам. Также не рекомендуется применять в местах с постоянными механическими ударными нагрузками - например, рядом с работающими прессами или транспортерами с крупными грузами.

Примеры использования

• Прокладка кабелей управления на конвейерных линиях в пищевой промышленности
• Кабельные трассы в распределительных пунктах на открытых площадках
• Системы освещения и сигнализации в складских комплексах
• Подключение оборудования в цехах с частыми изменениями компоновки - легко модифицировать трассу
• Обвязка станков ЧПУ, где нужен свободный доступ к кабелям для обслуживания

Практические советы

• При заказе учитывайте длину 3000 мм - для длинных трасс используйте несколько лотков, соединенных по системе «мама–папа». Не забудьте купить крышки и переходники.
• Для крепления к металлическим поверхностям используйте самонарезающие винты с широкой шляпкой - они лучше распределяют нагрузку.
• Если лоток будет установлен на открытом воздухе, проверьте угол наклона: минимальный уклон 1° предотвратит задержку влаги внутри.
• При прокладке кабелей большого диаметра (более 21 мм) используйте дополнительные отверстия, просверленные самостоятельно - соблюдайте шаг не менее 150 мм.
• Артикул 35302 - часть серии S5 Combitech Сендзимир; все комплектующие (углы, тройники, крышки) должны быть из той же серии для гарантированной совместимости.
