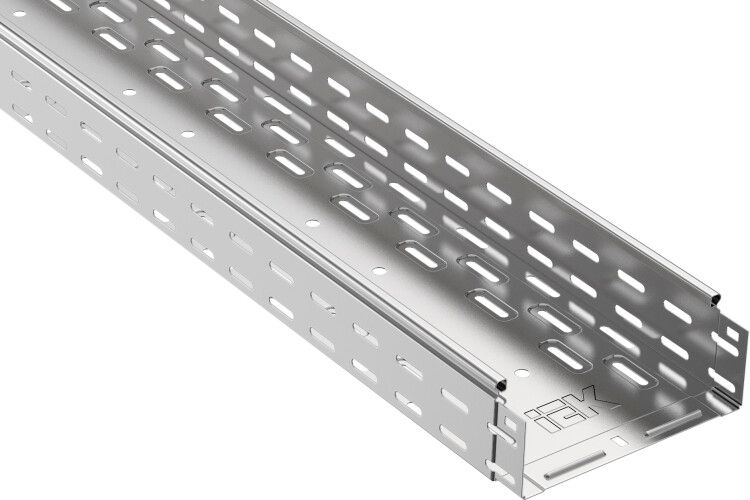

Лоток перфорированный ESCA 150х80 мм, 3000 мм, 0.7 мм IEK (ИЭК) CLP10-080-150-3

Лоток перфорированный 150х80х3000х0,7мм сталь от IEK (ИЭК) - это надежный элемент кабельной системы для прокладки силовых и слаботочных кабелей в помещениях и на улице под навесом. Артикул clp10-080-150-3 выполнен из оцинкованной стали с перфорацией и интегрированным соединителем, что упрощает сборку и повышает долговечность.

Назначение и область применения

Лоток перфорированный 150х80х3000х0,7мм сталь используется для прокладки кабелей в кабельных трассах. Подходит для силовых и слаботочных сетей - от питания оборудования до сигнализации, связи и автоматизации. Применяется в производственных цехах, офисах, торговых центрах, на транспорте и в других зонах с высокой плотностью кабелей. Благодаря оцинковке и защищённому исполнению допускается установка как внутри помещений, так и на открытых участках под навесом, в условиях повышенной влажности.

Технические характеристики

• Размеры: ширина 150 мм, высота 80 мм, длина 3000 мм
• Материал: холоднокатаная сталь, оцинкованная конвейерным способом (соответствие ГОСТ 14918-80)
• Толщина стенки: 0,7 мм
• Покрытие: цинкование - защищает от коррозии, продлевает срок службы до 20 лет
• Исполнение: с интегрированным соединителем - позволяет легко соединять лотки без дополнительных деталей
• Перфорация: боковые стенки перфорированы - обеспечивают вентиляцию и удобство фиксации кабелей хомутами
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям ТР ТС 004/2011
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Цвет: серый
• Нормативный документ: ГОСТ 14918-80, ТУ 27.33.13-002-83135016-2017

Совместимость и монтаж

Лоток перфорированный 150х80х3000х0,7мм сталь совместим с другими элементами системы ESCA от IEK: углами, переходниками, крышками и креплениями. Интегрированный соединитель позволяет быстро состыковывать лотки друг с другом - достаточно совместить замки и зафиксировать болтами. Для монтажа используются кронштейны, подвесы или крепления к стене. Перфорация в боковых стенках позволяет закреплять кабели хомутами без сверления. Крышка (продается отдельно) устанавливается на защелки - обеспечивает герметичность и защиту от пыли и механических повреждений.

Безопасность и стандарты

Лоток перфорированный 150х80х3000х0,7мм сталь соответствует техническому регламенту ТР ТС 004/2011 (безопасность электрооборудования) и ГОСТ Р 52868-2021 (системы кабеленесущие). Материал не выделяет токсичных веществ при нагреве, не распространяет пламя. Сертифицирован для использования в зонах с повышенными требованиями к пожарной безопасности.

Преимущества

• Оцинкованное покрытие предотвращает коррозию даже в сырых средах
• Интегрированный соединитель снижает время монтажа и исключает потери комплектующих
• Перфорация позволяет легко крепить кабели и обеспечивает естественную вентиляцию
• Высокая жесткость при толщине 0,7 мм - устойчив к деформации при нагрузке
• Совместимость с широким спектром аксессуаров ESCA от IEK
• Срок службы 20 лет - экономия на заменах и обслуживании

Ограничения применения

Не предназначено для постоянного погружения в воду - не имеет IP-защиты. Не рекомендуется использовать в агрессивных химических средах (например, в контакте с кислотами, щелочами). Недопустимо применение в местах с частыми ударными нагрузками или вибрациями без дополнительной фиксации. Лоток не является несущей конструкцией - не рассчитан на подвешивание тяжелого оборудования.

Примеры использования

• Прокладка кабелей управления на заводах и конвейерах
• Сборка кабельных трасс в серверных комнатах и АТС
• Монтаж слаботочных систем (CCTV, Wi-Fi, телефония) в торговых центрах
• Кабельные каналы в административных зданиях с высокой плотностью проводов
• Подвесные трассы под навесом на автостоянках и логистических комплексах

Практические советы

• При проектировании трассы учтите, что внутренняя высота лотка - 80 мм; выбирайте кабели с суммарным диаметром не более 60–70 мм для свободного заполнения
• Для длинных прямых участков используйте крепления через каждые 1,5–2 метра - это предотвратит прогиб
• Если требуется герметизация - обязательно укомплектуйте лоток крышкой (совместима с артикулом clp10-080-150-3)
• При монтаже в сырых помещениях проверьте целостность оцинковки - при повреждении покрытия обработайте место антикоррозийным составом
• Артикул clp10-080-150-3 - базовый элемент системы ESCA; все аксессуары этой серии имеют одинаковое покрытие и размеры, что гарантирует совместимость
