Лоток перфорированный Стандарт 150х80х3000 (6 м/уп) | PR16.0006 Промрукав Строитель

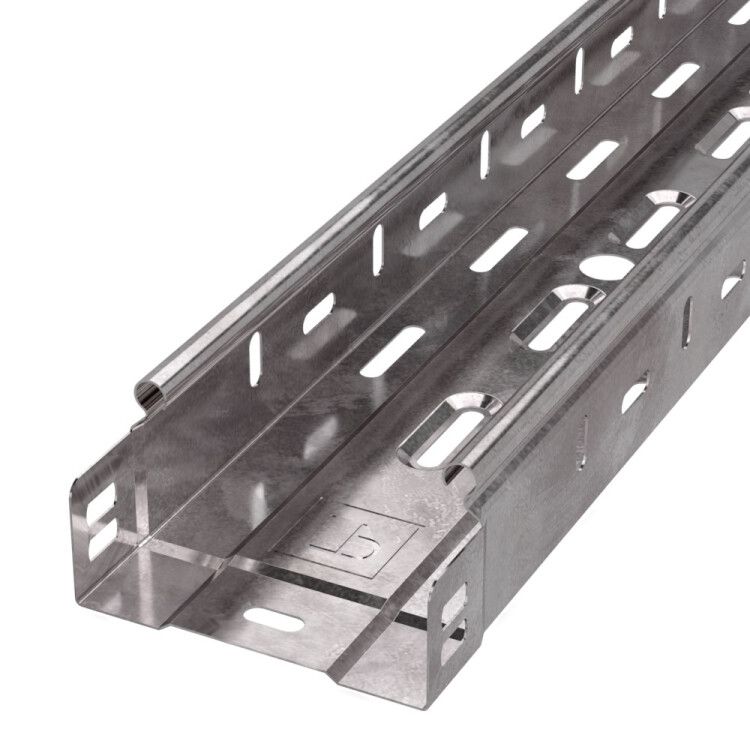

Лоток перфорированный Стандарт 150х80х3000 (толщина 0,7 мм) от бренда ПРОМРУКАВ - это открытый кабельный лоток из оцинкованной стали, предназначенный для прокладки силовых и слаботочных проводов в помещениях и под навесом. Артикул pr16.0006 рассчитан на массовое применение в промышленных системах управления и автоматизации.

Назначение и область применения

Лоток перфорированный Стандарт 150х80х3000 используется для прокладки кабелей и проводов в условиях открытой установки. Подходит для монтажа в производственных цехах, на объектах энергетики, транспорта, логистики и автоматизированных линиях. Благодаря перфорации и оцинкованному покрытию, он устойчив к коррозии и легко адаптируется под различные условия эксплуатации. Применяется там, где требуется доступ к кабелям для обслуживания и модификации системы.

Технические характеристики

• Габариты: 150×80×3000 мм (ширина × высота × длина)
• Толщина материала: 0,7 мм
• Материал: сталь
• Покрытие: оцинковано по методу Сендзимира (толщина цинкового слоя 10–22 мкм)
• Цвет: серый
• Температура эксплуатации: от -60 до +100 C
• Степень защиты: IP00 (без крышки), IP20 (при использовании крышки)
• Нормативный документ: ТУ 25.11.23-001-52715257-2019
• Количество в упаковке: 6 метров (два лотка по 3 м каждый)

Совместимость и монтаж

Лоток перфорированный Стандарт 150х80х3000 монтируется открытым способом с помощью кронштейнов, подвесов или креплений к стенам и потолкам. Перфорация в боковых стенках и дне позволяет фиксировать кабели хомутиками, зажимами или крепить сам лоток к опорам. Интегрированный соединительный разъем обеспечивает быстрое и надежное соединение между соседними лотками без дополнительных элементов. Для сборки длинных трасс рекомендуется использовать один тип крепления по всей протяжённости.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 25.11.23-001-52715257-2019. Цинкование по методу Сендзимира гарантирует равномерное и прочное покрытие, защищающее сталь от коррозии даже при механическом воздействии. Степень защиты IP00 означает отсутствие защиты от прикосновения и попадания воды - поэтому лоток не предназначен для открытых улиц или сырых сред без крышки. При установке крышки степень защиты повышается до IP20, предотвращая контакт с пальцами и попадание крупных предметов.

Преимущества

• Высокая устойчивость к коррозии благодаря глубокому цинкованию по методу Сендзимира
• Перфорация в дне и боках упрощает крепление кабелей и монтаж лотка
• Интегрированный соединительный разъем исключает необходимость в дополнительных переходниках
• Широкий диапазон рабочих температур (-60…+100 C) позволяет использовать в холодных и жарких помещениях
• Серый цвет не требует окраски после монтажа, сохраняет эстетичный вид

Ограничения применения

• Не применяется во взрывоопасных зонах (не имеет соответствующего взрывозащитного исполнения)
• Без крышки - не защищен от влаги, пыли, случайного контакта; не допускается использование вне помещений без дополнительной защиты
• Толщина 0,7 мм ограничивает нагрузку на лоток - не предназначен для тяжелых кабельных bundles свыше 40 кг/м
• Не совместим с системами, требующими герметичную прокладку (например, в пищевой или фармацевтической промышленности)

Примеры использования

• Прокладка кабелей управления на конвейерных линиях в автопроме
• Распределение сигнальных и питательных проводов в распределительных щитах
• Монтаж слаботочных сетей (LAN, CCTV, датчики) в складских комплексах
• Обустройство кабельных трасс в тепловых пунктах и насосных станциях

Практические советы

• При проектировании трасс учтите посадочные размеры: ширина 150 мм и высота 80 мм - выбирайте крепления с учетом этих габаритов
• Для длинных участков используйте компенсационные участки через каждые 15–20 м, чтобы избежать деформаций при перепадах температур
• Если нужна защита от пыли и влаги - обязательно закройте лоток крышкой, тогда достигается IP20
• При резке лотка используйте болгарку с диском по металлу - кромки остаются острыми, рекомендуется зачистить их напильником
• Артикул pr16.0006 можно комбинировать с другими лотками серии Стандарт - все элементы совместимы по форме и креплениям
