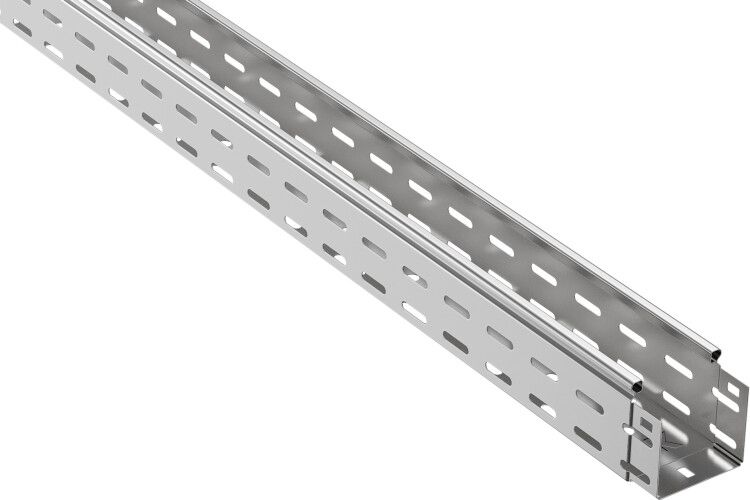

Лоток перфорированный ESCA 80x80x3000, 0.7 мм, сталь IEK (ИЭК) CLP10-080-080-3

Лоток перфорированный 80х80х3000х0,7мм сталь от IEK (ИЭК) с артикулом clp10-080-080-3 - это надежный элемент кабельной системы для прокладки силовых и слаботочных проводов в помещениях и на улице под навесом. Благодаря оцинкованной стали и перфорации он сочетает прочность, доступность монтажа и долгий срок службы - до 20 лет.

Назначение и область применения

Лоток перфорированный 80х80х3000х0,7мм сталь используется для организации кабельных трасс в промышленных, коммерческих и жилых зданиях. Подходит для прокладки силовых кабелей, кабелей управления, связи и слаботочных сетей. Применяется как внутри помещений, так и на открытых участках под навесом - например, на фасадах, в тоннелях, на эстакадах. Также допускается использование в условиях повышенной влажности благодаря защите от коррозии.

Технические характеристики

• Размеры: 80×80×3000 мм - высота и ширина профиля 80 мм, длина 3 метра;
• Материал: холоднокатаная сталь с оцинковкой - защита от ржавчины по ГОСТ 14918-80 и ГОСТ 9.307;
• Толщина стенки: 0,7 мм - достаточна для механической нагрузки при монтаже на кронштейнах;
• Покрытие: горячее цинкование - равномерный слой цинка, устойчивый к выгоранию и повреждениям;
• Цвет: RAL 7047 (серый матовый) - не требует окраски после установки;
• Перфорация: по всей длине боковой стенки и на монтажной поверхности - позволяет крепить лоток болтами или хомутами без сверления;
• Исполнение: с интегрированным соединителем - упрощает сборку смежных секций без дополнительных деталей;
• Огнестойкость: да - материал не поддерживает горение, соответствует ТР ТС 004/2011 и ГОСТ Р 52868-2021;
• Срок службы: 20 лет - при соблюдении условий эксплуатации и отсутствии агрессивных сред.

Совместимость и монтаж

Лоток перфорированный 80х80х3000х0,7мм сталь совместим с другими элементами системы ESCA от IEK: углами, переходниками, крышками и крепежными элементами. Интегрированный соединитель позволяет легко состыковывать два лотка - достаточно совместить торцы и закрепить саморезами через перфорацию. Для крепления используются кронштейны, подвесы или анкерные болты. Монтаж возможен на вертикальные и горизонтальные поверхности. Учитывайте посадочные размеры: внутренняя ширина 80 мм, поэтому кабели должны иметь суммарный диаметр не более 60–65 мм для удобного заполнения.

Безопасность и стандарты

• Соответствует ГОСТ 14918-80 - норматив для металлических кабельных лотков;
• Соответствует ТР ТС 004/2011 - безопасность оборудования низкого напряжения;
• Соответствует ГОСТ Р 52868-2021 - требования к кабельным системам в зданиях;
• Не содержит токсичных веществ - безопасен для людей и окружающей среды;
• Огнестойкий материал - не распространяет пламя, не выделяет едких газов при нагреве.

Преимущества

• Перфорация снижает вес и улучшает теплоотвод - предотвращает перегрев кабелей;
• Оцинкованное покрытие исключает необходимость антикоррозийной обработки;
• Интегрированный соединитель экономит время на сборке и минимизирует риск неплотного стыка;
• Подходит для быстрой модификации трассы - можно легко добавить ответвление или изменить направление;
• Совместим с крышками - при необходимости обеспечивается полная герметизация трассы.

Ограничения применения

• Не предназначена для постоянного погружения в воду - не имеет IP-защиты, хотя и устойчива к влаге;
• Не рекомендуется для использования в агрессивных средах: кислоты, щелочи, солевые туманы - требуется специальное покрытие;
• Максимальная нагрузка рассчитана на легкие и средние кабели; тяжелые многожильные кабели (>10 кг/м) требуют усиленной опоры;
• Не следует использовать в местах с частыми ударными нагрузками - например, рядом с движущимся оборудованием без дополнительной защиты.

Примеры использования

• Производственные цеха - прокладка кабелей к станкам, конвейерам, пультам управления;
• Жилые дома - организация кабельных трасс в подъездах, технических этажах, подвальных помещениях;
• Объекты розничной торговли - прокладка сети Wi-Fi, видеонаблюдения, POS-терминалов;
• Здания с высокой влажностью - кухни, мойки, тепловые пункты;
• Наружные маршруты под навесом - освещение, сигнализация, камеры наблюдения.

Практические советы

• При монтаже на потолок используйте кронштейны с шагом не более 1,5 м - особенно при заполнении лотка на 70%;
• Для длинных прямых участков оставьте компенсационный зазор 5–10 мм между лотками - металл расширяется при температурных колебаниях;
• Если нужна герметичность - обязательно используйте крышку ESCA того же размера (80x80);
• Проверяйте целостность оцинкованного слоя перед установкой - царапины можно заделать цинкосодержащим спреем;
• Артикул clp10-080-080-3 - базовый элемент системы; для поворотов нужны углы (например, clp10-080-080-90), для ответвлений - тройники.
